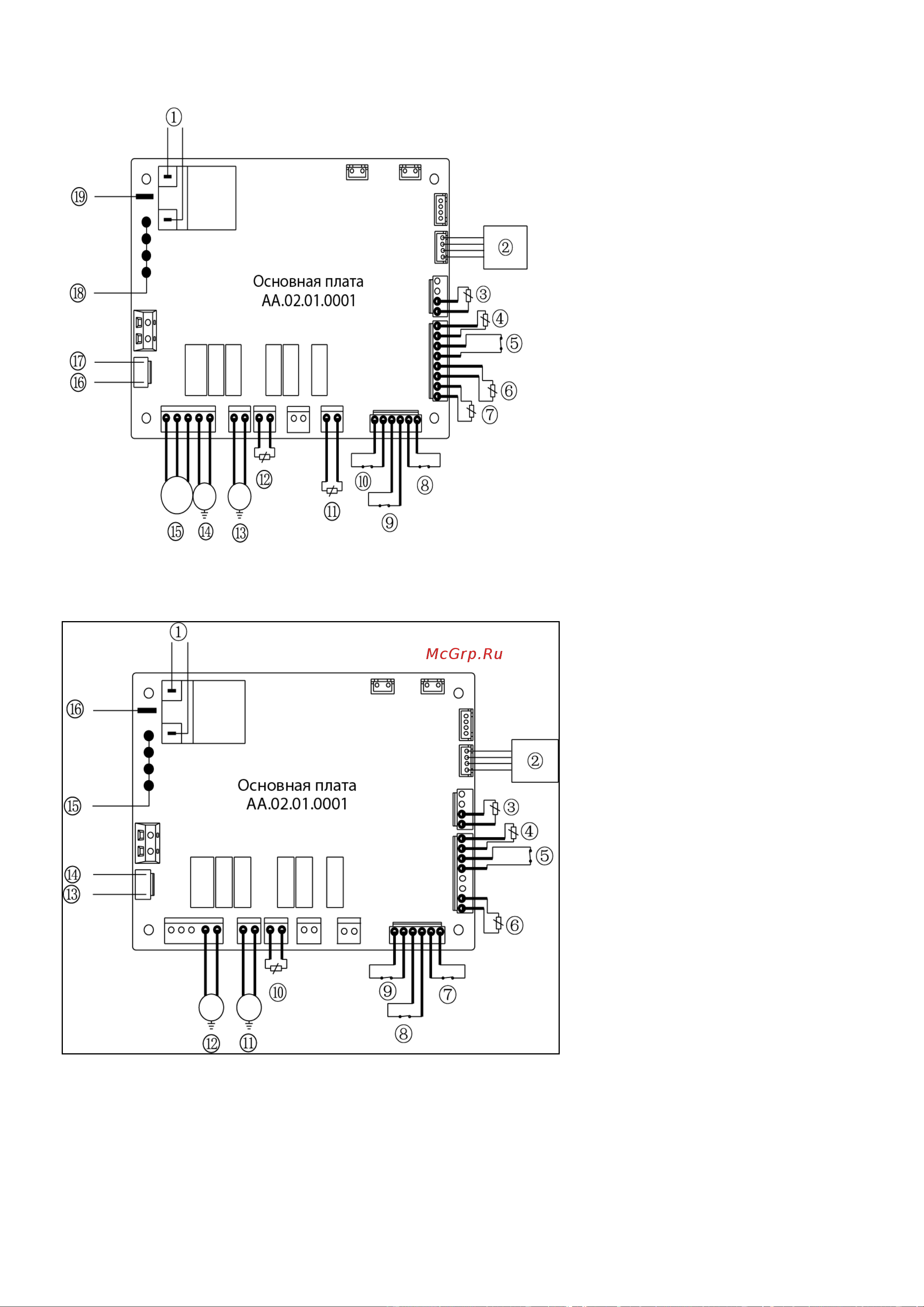

4.8. Принципиальная электрическая схема котла моделей М11ТL-М18ТL

1. Электрод розжига

2. Плата дисплея

3. Датчик внешней температуры

(опция)

4. 13,2DC Газовый клапан

5. Комнатный термостат (опция)

6. Датчик NTC отопление

7. Датчик перегрева 95 ℃

8. Реле давления теплоносителя

9. Прессостат

10. 220V АС Газовый клапан

11. Вентилятор

12. Насос

13. Вход «фаза»

14. Вход «ноль»

15. Заземление

16. Электрод ионизации

4.8. Принципиальная электрическая схема котла моделей М11ТН-М40ТН

1. Электрод розжига

2. Плата дисплея

3. Датчик внешней температуры

(опция)

4. 13,2DC Газовый клапан

5. Комнатный термостат (опция)

6. Датчик температуры бойлера

(комплект)

7. Датчик NTC отопление

8. Датчик перегрева 95 ℃

9. Реле давления теплоносителя

10. Прессостат

11. Сегментный клапан

12. 220V АС Газовый клапан

13. Вентилятор

14. Насос

15. Привод трехходового клапана

16. Вход «фаза»

17. Вход «ноль»

18. Заземление

19. Электрод ионизации
