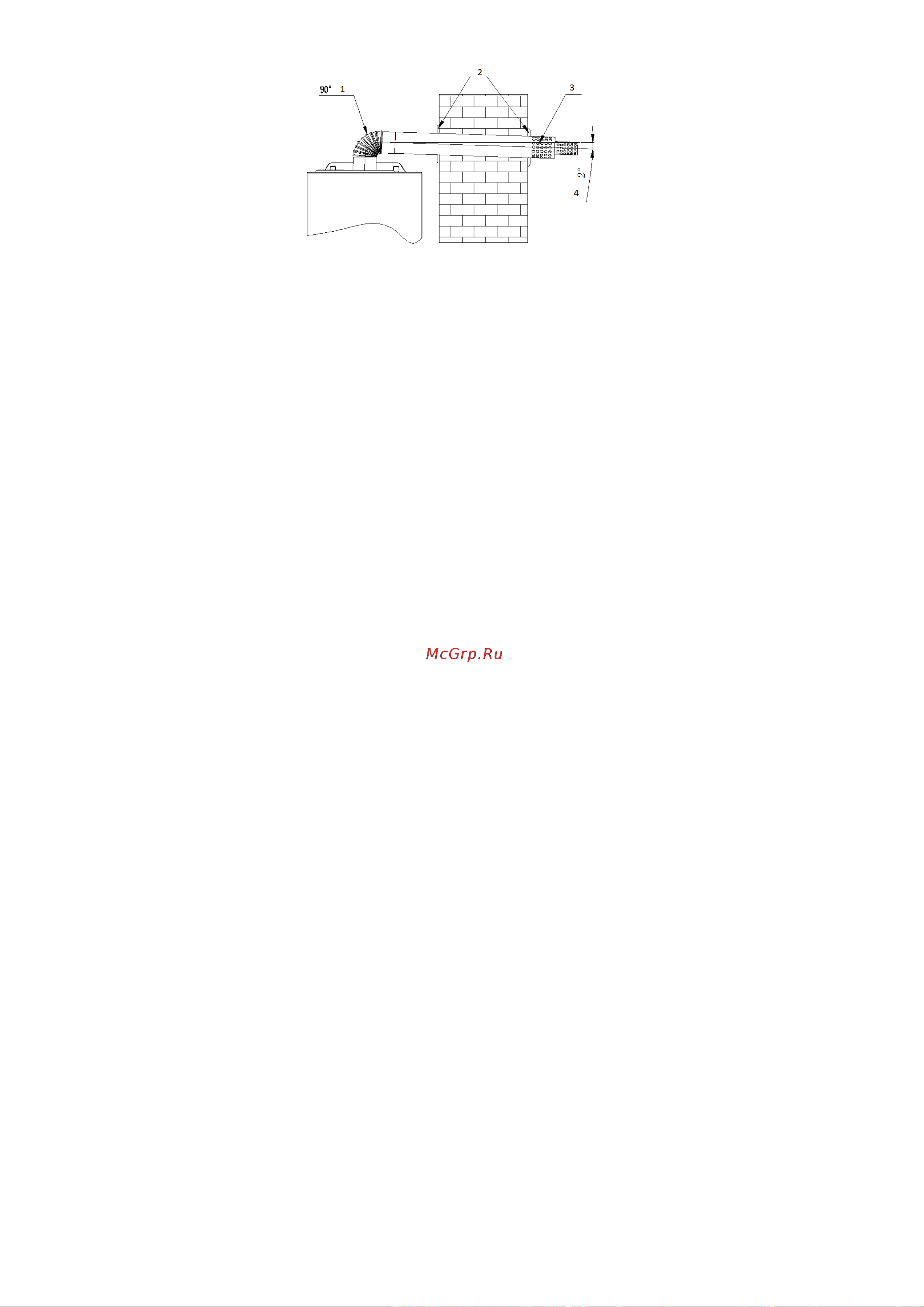

Рис. 10

1- 90

патрубок; 2-фланец трубы дымоотвода; 3- труба дымоотвода; 4-уклон 2

Этапы установки:

 Для пересечения наружной стены здания трубой дымо-/воздуховода в наружной стене

проделывается отверстие диаметром 120 мм (для модели М40ТН диаметр 140мм).

Зазор 10мм между наружной поверхностью трубы коаксиальной системы 60/100 мм

(для модели М40ТН 80/120) и отверстием в стене используется для придания трубе

дымо-/воздуховода необходимого уклона наружу и возможности демонтажа или

изменения положения. Зазор должен заполняться теплоизоляцией для

предотвращения воздействия на конструкцию стены холодной наружной поверхности

трубы (опасность образования конденсата внутри конструкции стены) и заделываться

с внутренней и наружной стороны стены подходящим по температурным условиям

силиконовым или другим герметиком;

 Конец трубы для выброса продуктов сгорания/забора воздуха для горения должен

выступать из наружной стены на расстояние не менее двух ее диаметров. Оголовок

трубы для забора наружного воздуха и/или выброса продуктов сгорания должен иметь

специальную защиту от попадания внутрь атмосферных осадков и посторонних

предметов, а также от задувания ветром;

 На трубу дымоотвода с внутренней и внешней стороны надеть декоративные фланцы;

 Следует обеспечить уплотнение в местах соединения трубы дымоотвода с

одним концом 90

патрубка, соединение гнезда котла с другим концом

этого соединения;

 На месте соединения 90

патрубка и трубы дымоотвода наклеивают уплотнительную

ленту или устанавливают уплотнительный хомут.

4.10.2 Установка дополнительных удлинений / отводов трубы дымо-/воздуховода

В зависимости от фактического места установки котла можно столкнуться с ситуацией,

когда длины трубы дымоотвода будет недостаточно для монтажа, или же необходим

дополнительный поворот на 90

, тогда возможно, основываясь на фактической

потребности, заказать удлинение трубы или дополнительные отводы 90

, смотри рис. 11.
