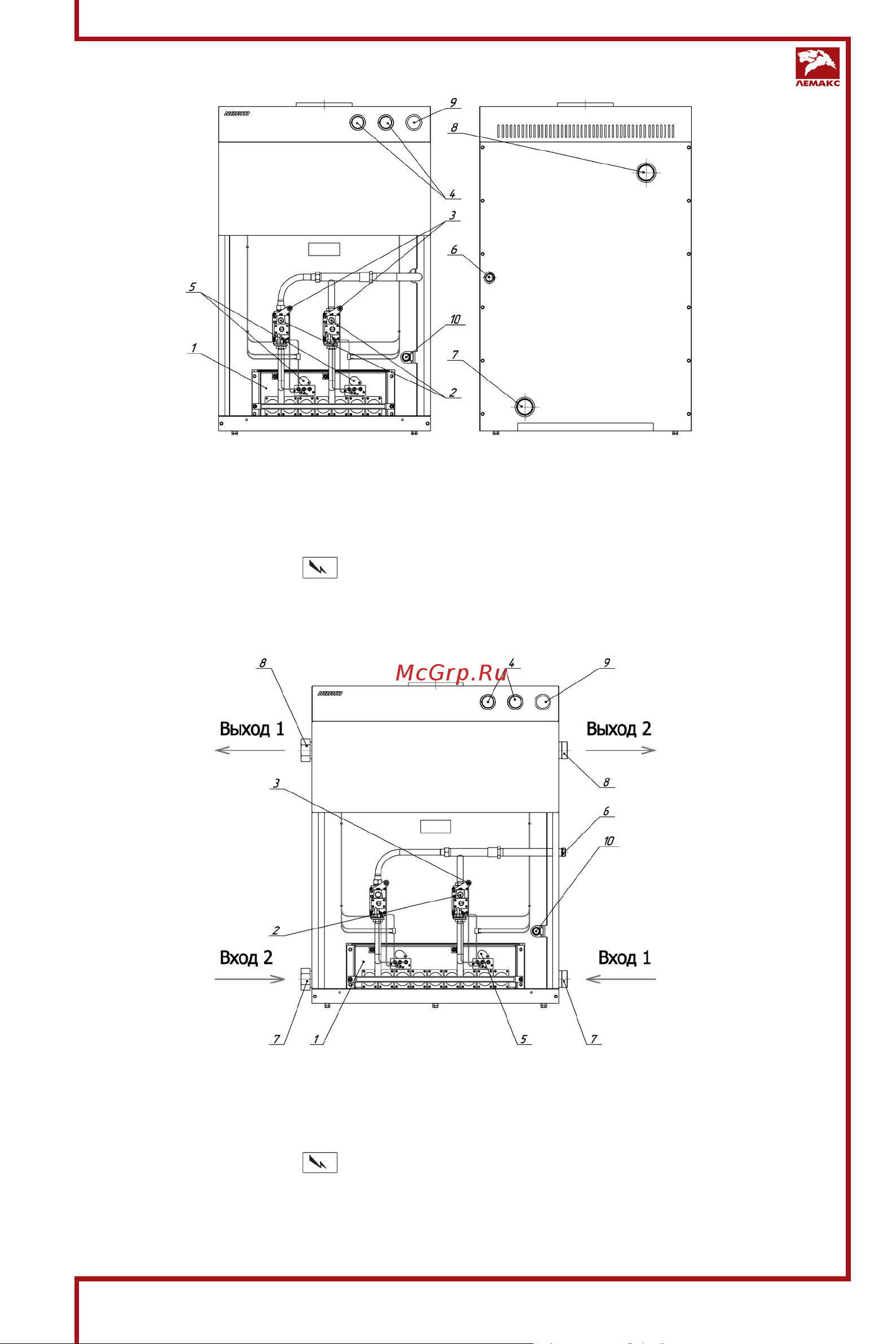

Рис. 1.1. Котёл «Norm 70; 80» с автоматикой 820 Nova
1. Газогорелочное устройство.
2. Ручка управления.
3. Пьезовоспламенитель ( ).
4. Регулятор температуры.
5. Смотровое окно.
6. Штуцер для подключения газа.
7. Вход отопительной воды.
8. Выход отопительной воды.
9. Указатель температуры.
10. Предохранительный клапан.
Рис. 1.2. Котёл «Norm 90; 100» с автоматикой 820 Nova
1. Газогорелочное устройство.
2. Ручка управления.
3. Пьезовоспламенитель ( ).
4. Регулятор температуры.
5. Смотровое окно.
6. Штуцер для подключения газа.
7. Вход отопительной воды*.
8. Выход отопительной воды*.
9. Указатель температуры.
10. Предохранительный клапан.
* Подключение отопительной воды следует производить только диагонально согласно рис. 1.2.
