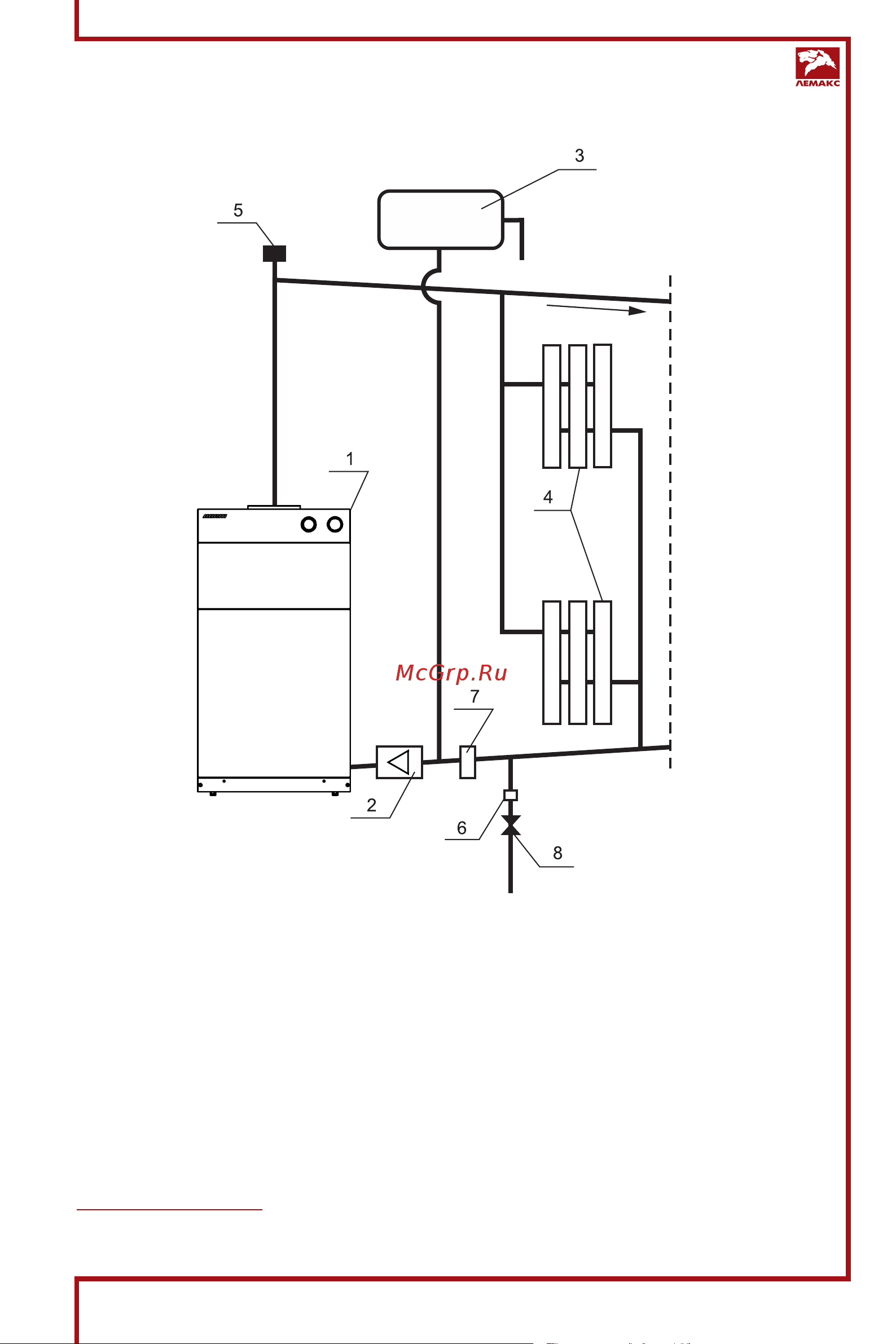

ПРИМЕРНАЯ СХЕМА ОТКРЫТОЙ СИСТЕМЫ ОТОПЛЕНИЯ

С ЦИРКУЛЯЦИОННЫМ НАСОСОМ *

Рис. 3.

1. Котел.

2. Циркуляционный насос.

3. Расширительный бак.

4. Радиаторы отопления.

5. Автоматический клапан сброса воздуха.

6. Сбросной предохранительный клапан на 1,5 атм.

7. Шлакоотделитель.

8. Кран для заполнения и слива системы отопления.

* Данная схема является примерной. Проект системы отопления должен разрабатываться специализи-

рованной организацией.
