8
GBL11F, GBL13F, GBL15F, GBL18F, GBL20F, GBL24F
ГАЗОВЫЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ
2. Основной теплообменник
3. Вторичный теплообменник
4. Циркуляционный насос
5. Обратка контура ОВ
6. Вход контура ГВС
7. Автоматический воздухоотводчик
8. Выход контура ГВС
9. Подача контура ОВ

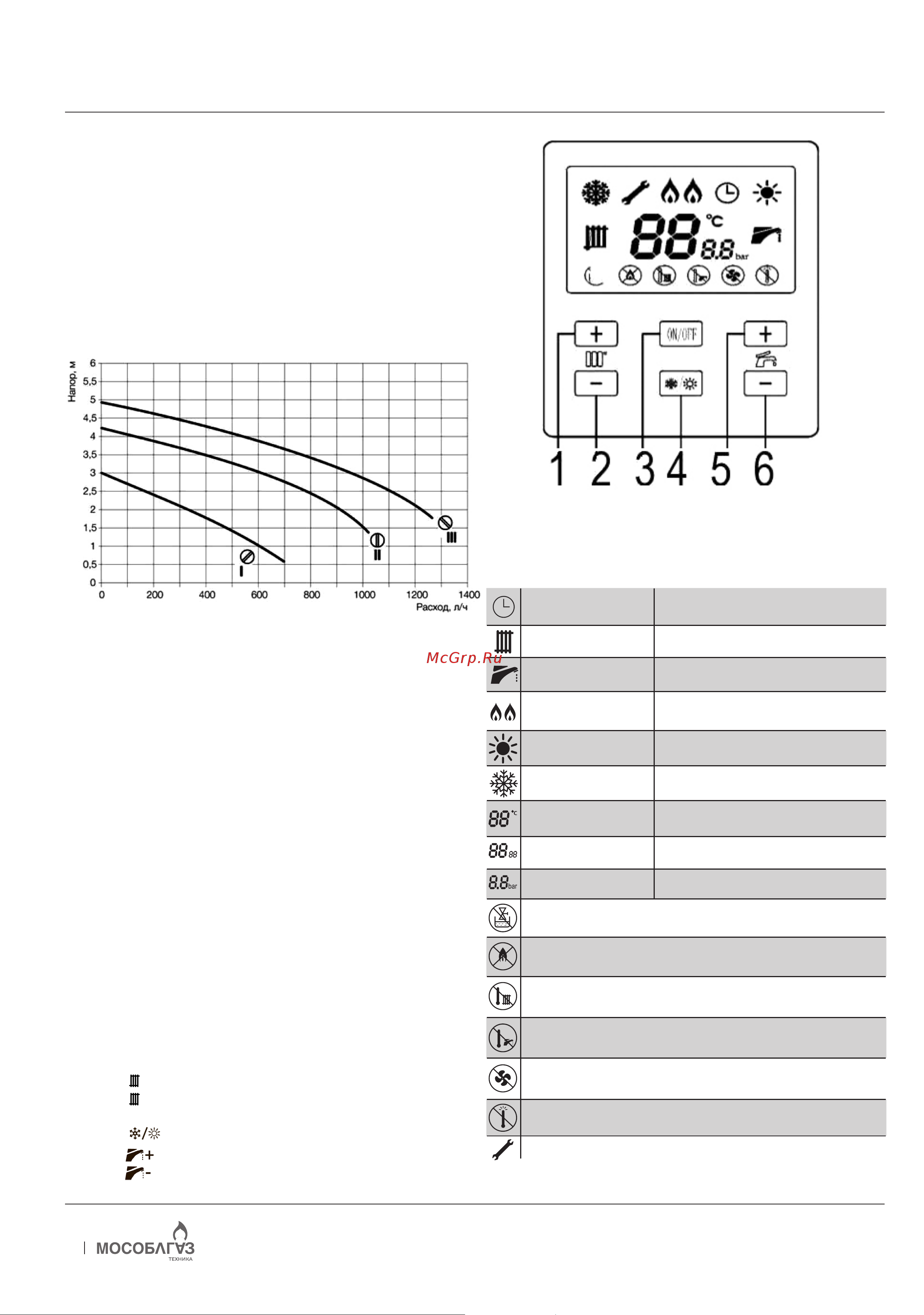

3.7 ДИАГРАММА ХАРАКТЕРИСТИК ЦИРКУЛЯЦИОННОГО
НАСОСА
1 - высота подъема воды (м); 2 - верхний уровень; 3 - средний уровень;
4- низкий уровень; 5 - расход потока (м
3
/ч)
3.8 ОСОБЕННОСТИ БЛОКА УПРАВЛЕНИЯ
Диапазон регулировки температуры:
• отопление (30-80 °С)
• подогрев пола (30-60 °С) • ГВС (30-60°С)
Функциональные особенности.
• Приоритетная функция ГВС
• Функция автоматической диагностики
• Функция пост-циркуляции циркуляционного насоса
• Функция антиблокировки циркуляционного насоса: в режиме ожида-
ния, насос запускается один раз в сутки на 1 минут.
• Функция антиблокировки циркуляционного насоса: если после включе-
ния горелки, через 10 секунд нет изменения температуры отопитель-
ной воды, котел остановит работу
• Функция антизамерзания: если температура теплоносителя в систе-
ме отопления опускается ниже + 8°С котел включается и при дости-
жении значения температуры теплоносителя + 10°С выключается.
Если температура теплоносителя в системе отопления опускается
ниже + 5°С котел включается и при достижении значения температуры
теплоносителя + 25°С выключается.
• Функция Anti-frost (при понижении температуры теплоносителя <1°C,
котел блокируется).
3.9. ВИД ПАНЕЛИ УПРАВЛЕНИЯ
GBL11F, GBL13F, GBL15F, GBL18F, GBL20F, GBL24F
1 Кнопка “
+
” повышения значений температуры отопления
2 Кнопка “
-
” понижения значений температуры отопления
3 Кнопка “ON/OFF” ВКЛ /ВЫКЛ котел
4 Кнопка “ ” переключения режимов «зима/лето»
5 Кнопка “ ” повышения значений температуры ГВС
6 Кнопка “ ” понижения значений температуры ГВС
Программатор
Режим “Отопление”
Котел работает в режиме “Отопление”
Устанавливается суточная программа работы котла на си-
стему отопления
Режим “ГВС”
Котел работает в режиме “ГВС”
Работа горелки
“Летний режим”
Работает горелка. Интенсивность пламени отображается
на индикаторе мощностью горелки
Котел работает в “Летнем режиме” (Только ГВС)
“Зимний режим”
Котел работает в “Зимнем режиме” (Отопление + ГВС)
Температура
Часы
Устанавливается текущее время
Давление теплоносителя
Отображает установленную температуру или температуру
в настоящий момент, код неисправности, «ОF» – код со-
стояния котла
Неисправность в давлении воды (недостаточные воды системы отопления)
Неисправность зажигания ( Неполадки, связанные с неудачным розжигом)
Отображает давление системы отопления (при использо-
вании датчика давления).
Повреждение датчика отопления
Повреждение датчика ГВС
Отсутствие тяги
Неисправность перегрева
Блокировка неисправности
10. Датчик давления воды
11. Датчик температуры ОВ
12. Мотор трехходового клапана
13. Расширительный бак
14. Предельный термостат
15. Кран подпитки
16. ( Датчик температуры ГВС
17. Сбросной клапан
(Рис. 7)
(Рис. 8)
