GBL11F, GBL13F, GBL15F, GBL18F, GBL20F, GBL24F

ГАЗОВЫЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ

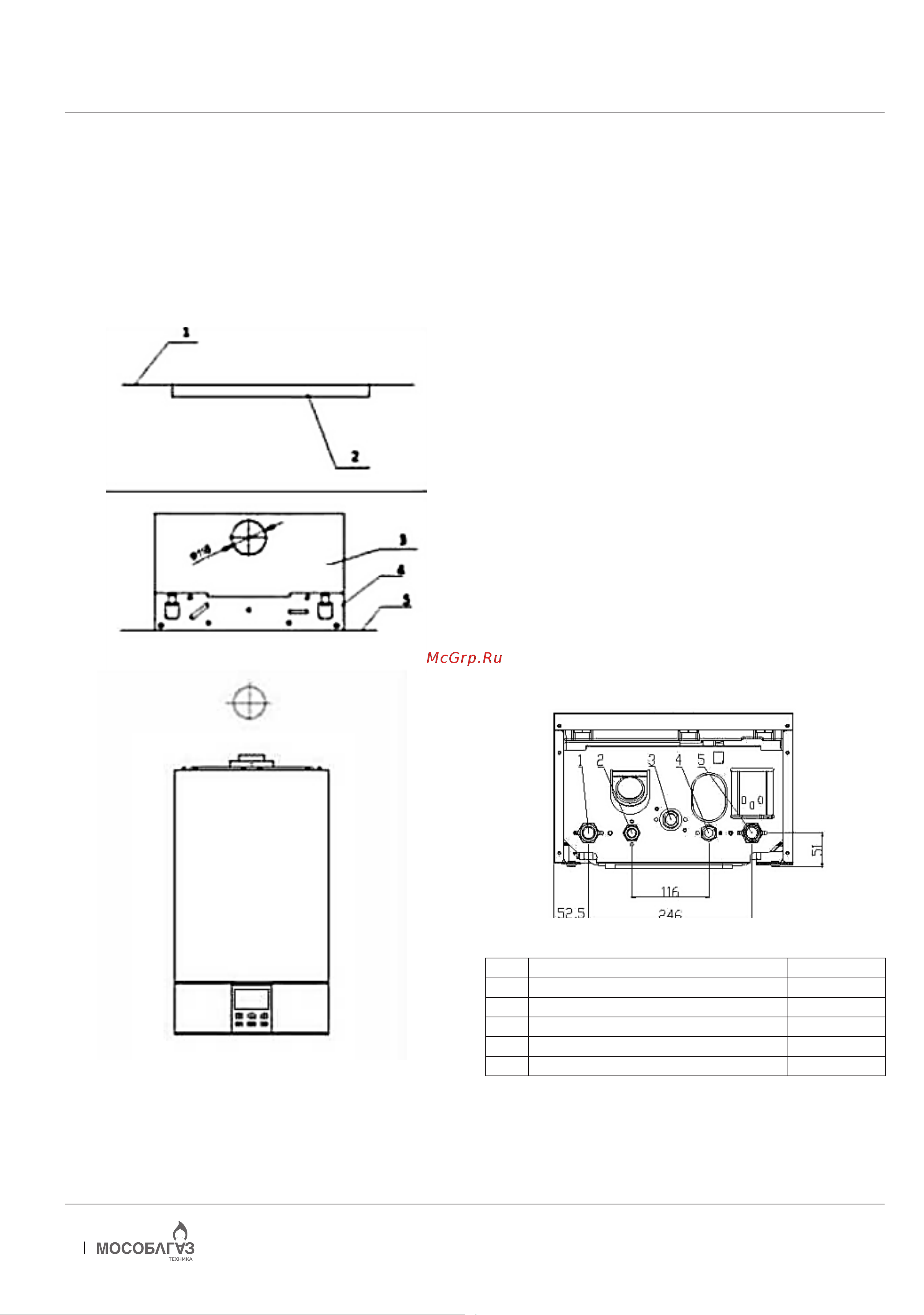

4.6 УСТАНОВКА ПОДВЕСНОЙ ПАНЕЛИ

После выбора места для установки котла, на стене бурят отверстия и уста-

навливают монтажную планку панель (рис. 11):

• используя уровень, на стене отметьте горизонтальную линию

• выровняйте монтажную планку по горизонтали. Нарисуйте отверстие

диаметром 110 мм для дымохода и 3 отверстия диаметром 8 мм для

болтов подвесной панели.

• с помощью дрели просверлите отверстия в намеченных местах, обра-

щая внимание на то, чтобы отверстие было перпендикулярно стене.

• далее котел навесьте на монтажную планку (рис. 12)

(Рис. 11)

(Рис. 12)

4.7 ПОДКЛЮЧЕНИЕ К ТРУБОПРОВОДАМ

4.7.1 ПОДКЛЮЧЕНИЕ К ГАЗОПРОВОДУ

По упаковке и заводской табличке на корпусе котла убедитесь, что он

рассчитан на эксплуатацию в соответствующей стране и работу от газа,

имеющегося в стране эксплуатации.

Проверьте соответствие типа газа в трубопроводе типу, на который рас-

считан котел. Монтаж и испытания газовых трубопроводов производите в

соответствии с действующими нормами и правилами, с учетом максималь-

ной теплопроизводительности котла.

Перед установкой обязательно тщательно очистите газовые трубопрово-

ды для удаления загрязнений, которые могут нарушить работу котла. Га-

зовое соединение должно быть выполнено через прокладку.

При монтаже газовой линии перед аппаратом должен быть обязательно

установлен запорный вентиль, а количество разборных соединений сведе-

но к минимуму

Убедитесь в надлежащем давлении газа (природного (метана) или сжи-

женного), поскольку при слишком низком давлении эффективность рабо-

ты котла снижается, и он не обеспечивает должного уровня комфорта.

После подключения котла к газовой линии необходимо проверить места

соединений на герметичность при открытом запорном газовом кране и

неработающем газовом котле. Проверку произвести при помощи газоана-

лизатора или путем обмыливания мест соединения.

4.7.2 ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

GBL11F, GBL13F, GBL15F, GBL18F, GBL20F, GBL24F

На рисунке 13 показана схема подключения трубопроводов воды и газа

к котлу. Убедитесь, что максимальное давление в водопроводе не выше

0,6 МПа (6 бар); если выше, необходимо обязательно установить редуктор

давления.

Для расчета размеров трубопроводов и нагревательных приборов конту-

ра отопления остаточное давление следует рассчитывать, как функцию от

требуемого расхода воды, принимая во внимание характеристику цирку-

ляционного насоса (рис. 11).

№ Название Размер

1 Выход контура отопления G3/4

2 Выход контура ГВС G1/2

3 Вход газа G3/4

4 Вход холодной воды G1/2

5 Вход контура отопления G3/4

4.7.3 ПРОМЫВКА КОНТУРА ОТОПЛЕНИЯ

Если котел подключается к существующему контуру отопления, в воде мо-

гут иметься различные примеси, способные оказать вредное воздействие

на котел, приводящее к сокращению срока его службы. Перед монтажом

котла обязательно обеспечьте тщательную промывку, против тока движе-

(Рис. 13)
