A
1 AMP Вкл. внешнего усилителя
2 TV/F-CAM Видео-вход ТВ
ипередней камеры
3 RCA FL FL, FL High, FL High
4 GND Общий
5 SUB R Subwoofer R
6 GND Общий
7 CENTER R Center R, RR, FR Low
8 AUX-V. IN Видео-вход AUX
9 GND Общий
10 MIC – Общий микрофон (–)
11 GND Общий
12 Fan Упр. вентилятором
13 RCA FR FR, FR High, FR High
14 RCA RL RL, FL Low, FL Mid
15 RCA RR RR, FR Low, FR Mid
16 SUB L Subwoofer L
17 CENTER L Center L, RL, FL Low
18 AUX IN R Правый аудио-вход AUX
19 AUX IN L Левый аудио-вход AUX
20 MIC + Сигнал микрофон (+)
H
1 GND масса –
2 ACC ACC +12V
3 BACK Задний ход
4 KEY 1 Кнопки руля 1
5 FR- Передний правый –
6 FR+ Передний правый +
7 FL- Передний левый –
8 FL+ Передний левый +
9 B+ Аккумулятор +12V
10 ILL Подсветка
11 KEY 2 Кнопки руля 2
12 P. ANT Питание антенны +12 V
13 RL- Задний левый –
14 RL+ Задний левый +
15 RR- Задний правый -
16 RR+ Задний правый +
C
1 GND Общий
2 TV L IN Левый аудио-вход ТВ
3 IR IN Не используется
4 CAN-TX Шина данных (TX)
5 F. CAM 12V Питание +12 V
передней камеры
6 TV R IN Правый аудио-вход ТВ
7 NC Не используется
8 CAN-RX Шина данных (RX)
I
Предохранитель 10 A
L
Разъем 4G-антенны
K
Разъем радио-антенны
J
Разъем GPS-антенны

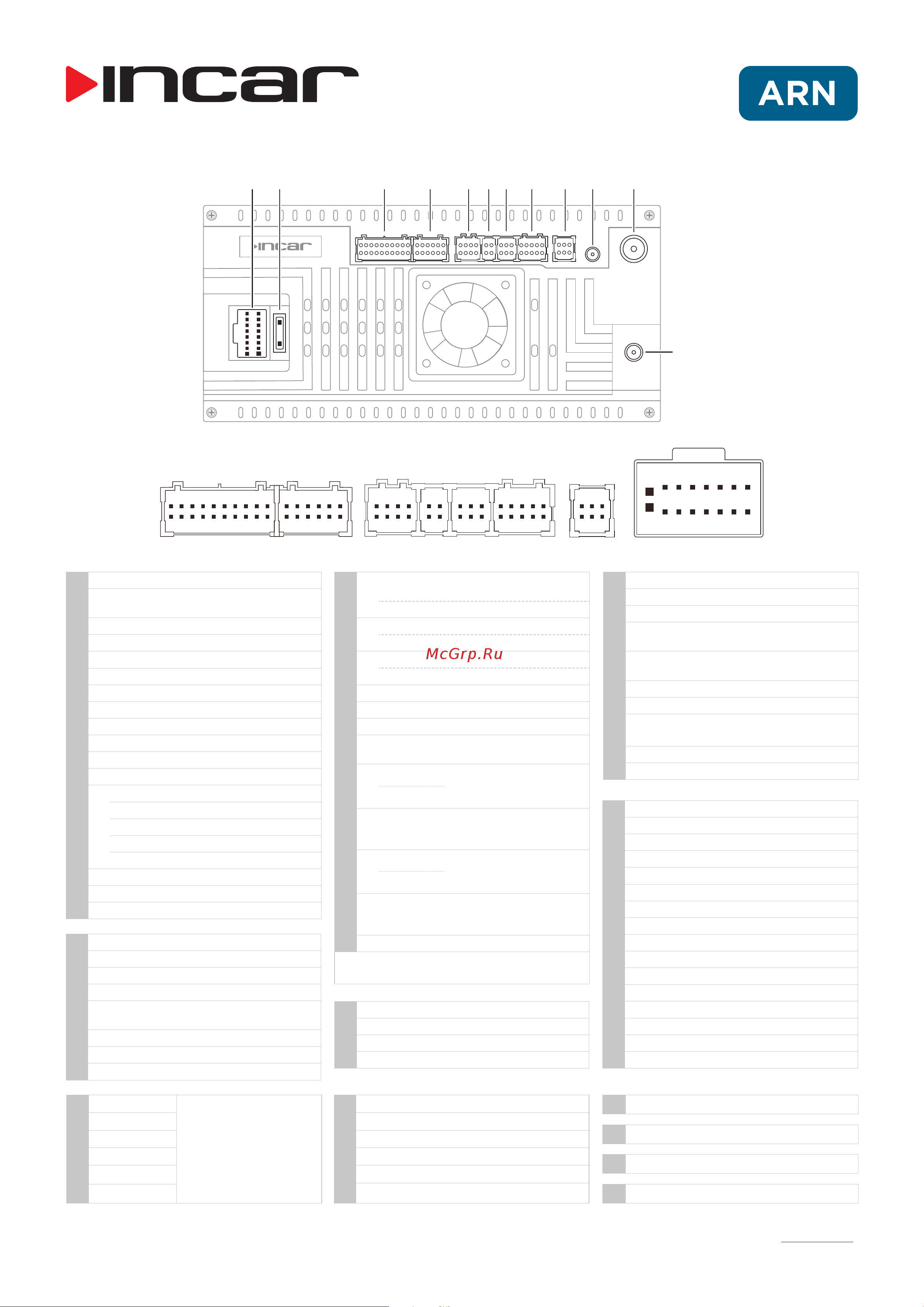

Разъемы подключений
10 A
A B C D E F G
A B C D E F G
H K
L
JI
H
1 8
9 16
106
5
6
3
4
1
4
2
3
1
6
3
4
1
1
85
41
127
61
2012
101
F
1 TPMS-TXD Не используется
2 TPMS-RXD Не используется
3 Не используется
4 R.CAM 12V Питание +12 V задней
камеры
5 BRAKE Вход (-) сигнал
стояночного тормоза
6 Bluetooth-антенна
7 GND Общий
8 R.CAM IN Видео-вход задней
камеры
9 Не используется
10 Wi-Fi-антенна
E
1 USB 5V Питание USB +5 V
2 USB GND Питание USB (-)
3 USB1_D - Шина данных USB
4 USB2_D + Шина данных USB
5 USB2_D - Шина данных USB
6 USB1_D + Шина данных USB
D
1 USB 5V Питание USB +5 V
2 USB GND Питание USB (-)
3 USB0_D + Шина данных USB
4 USB0_D - Шина данных USB
G
1 SIM-DET
Внешний слот
SIM-карты
2 SIM CLK
3 SIM RST
4 SIM DATA
5 GND
6 SIM VCC
ARN-7703
ARN-7704
ARN-7709
ARN-77 10
B
1 L_DET
*
Управление левой
камерой
*
NC Не используется
2 GND
*
Общий
*
NC Не используется
3 GND
*
Общий
*
NC Не используется
4 GND Общий
5 GND Общий
6 Camera_5V Питание камеры
7 R_DET
*
Управление правой
камерой
*
8 360 F-V
*
Видео-вход передней
камеры кругового
обзора ирегистратора
DVR F-V
9 360 R-V
*
Видео-вход правой
камеры кругового
обзора
10 360 R-V
*
Видео-вход задней
камеры кругового
обзора ирегистратора
DVR R-V
11 360 L-V
*
Видео-вход левой
камеры кругового
обзора
12 Camera_5V Питание камеры
* Для устройства с поддержкой функции
«Круговой обзор»
Актуальную версию руководства пользователя можно скачать со страницы устройства на официальном сайте caraudio.su.
