5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ОБОГРЕВАТЕЛЯ

5.1. Обогреватель (см. рис. 1) представляет собой металлический корпус, состоящий из основания (1), крышки малой (2),

крышки большой (3) и нагревательного элемента (4), дающего мощный инфракрасный поток излучения. За нагреватель-

ным элементом имеется отражающий экран. На задней поверхности корпуса расположены кронштейны (6) для монтажа

обогревателя к потолку, а также резьбовые заклепки (7) для монтажа на кронштейн с креплением VESA MIS-D100.

5.2. Схема электрических соединений и узлов показана на рис. 2. В цепь питания нагревателя EK1 включен

термовыключатель защиты от перегрева SK1.

5.3. При включении нагревательный элемент обеспечивает мощный поток инфракрасного излучения. Отражающий

экран обеспечивает более эффективное использование потока излучения, перенаправляя его в сторону помещения.

5.4. Инфракрасное излучение нагревает поверхности предметов, а затем нагретые поверхности начинают нагревать

воздух. Температура на поверхности предметов будет различной в зависимости от их свойств: цвета поверхности,

материала, а также формы и площади поверхности и угла падения лучей.

5.5. Подключение обогревателя к стационарной проводке производится кабелем с сечением не менее 3х1,0 мм через

термостойкую трехполюсную клемную колодку или иным способом, обеспечивающим надёжное протекание тока до 16А

включительно.

5.6. Обогреватель имеет защитный термовыключатель, обеспечивающий автоматическое выключение нагревателя при

нагреве корпуса обогревателя до +120°С. После остывания корпуса подача питания на нагреватель восстанавливается.

1 – размер для Monolith 1000 IP54 / 2 – размер для Monolith 1500 IP54

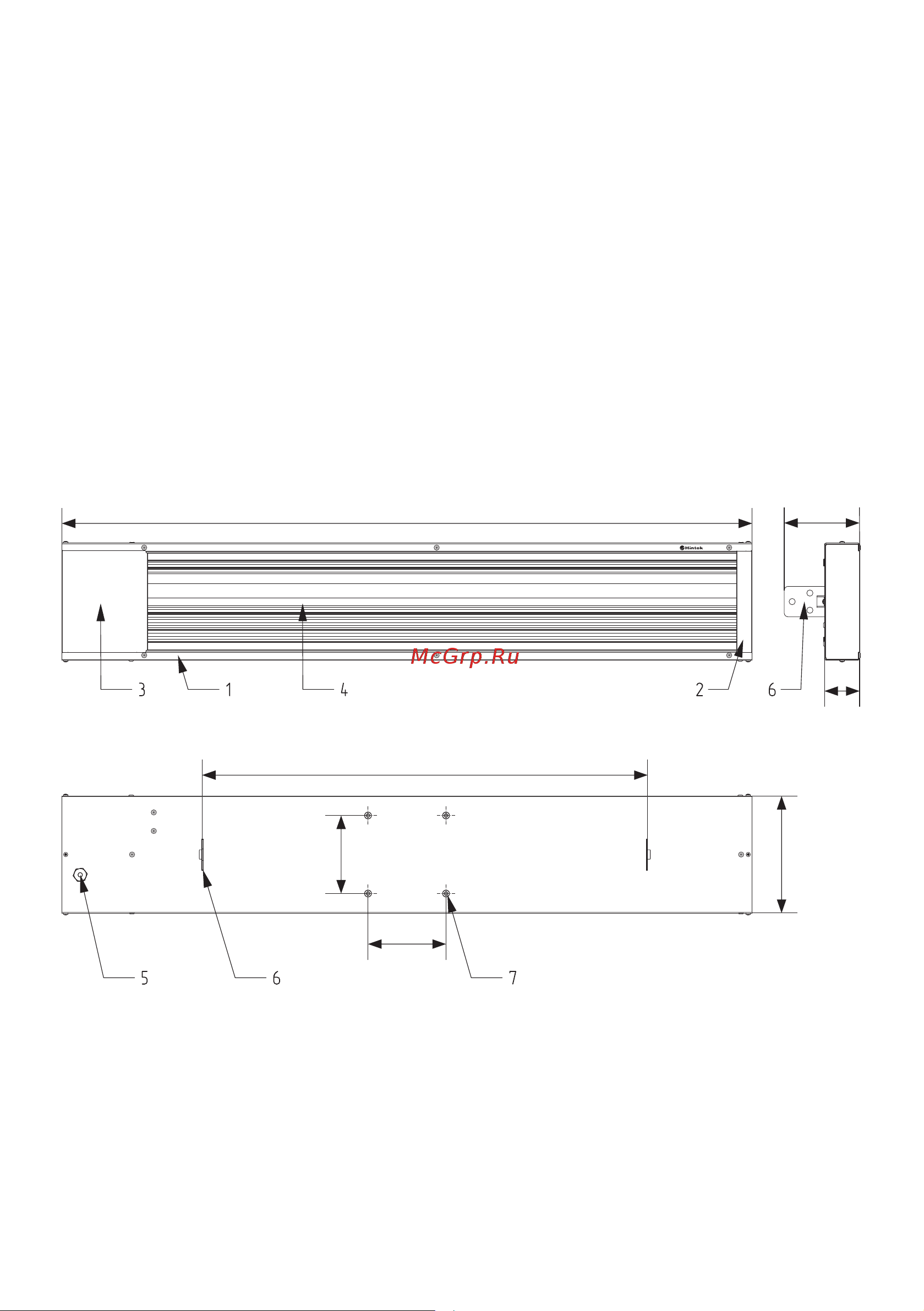

Рисунок 1. Габаритный чертёж и элементы конструкции инфракрасного обогревателя.

1. Основание, 2. Крышка малая, 3. Крышка большая, 4. Нагревательный элемент, 5. Вывод шнура питания (условно не

показан), 6. Кронштейн, 7. Резьбовые заклепки для кронштейна с креплением VESA MIS-D100.

Обратите внимание! Изготовитель постоянно работает над совершенствованием обогревателя, в связи с этим в

вашем изделии могут быть изменения, не указанные в настоящем паспорте. Данные изменения могут касаться

комплектации, внешнего вида и конструкции отдельных узлов. При этом производитель гарантирует, что изменения не

ухудшают потребительские и эксплуатационные свойства изделия.

1 2

1015 / 1315

150

1 2

655 / 955

100
