Конструкция обогревателей позволяет применять их как единичный обогреватель, так и в

любых необходимых количествах при соблюдении расстояний между обогревателями не

менее 10 см.

4. Устройство и принцип работы прибора

Несущая конструкция состоит из стального корпуса, крышек и одной или двух алюминие-

вых излучающих панелей для IC-06; одного или двух монолитных нагревательных элемен-

тов для IC-08, IC-10, IC-14, IC-20, IC-30.

С обратной стороны излучающих панелей для IC-06 в профильном пазу установлен трубча-

тый электронагреватель (далее ТЭН). В верхней части корпуса закреплен кабельный ввод.

Принцип действия обогревателя: при замыкании контактов выключателя нагреваются из-

лучающие панели и испускают направленное инфракрасное излучение, нагревающее по-

верхности предметов. При этом температура на поверхности предметов будет различной в

зависимости от их поглощательных свойств (цвет поверхности, материал), угла падения ин-

фракрасных лучей, формы и площади поверхности.

Примерная площадь обогрева:

Модель Площадь обогрева

Дополнительный обогрев (м

) Основной обогрев (м

)

IC-06 до 12 до 6

IC-08 до 16 до 8

IC-10 до 20 до 10

IC-14 до 26 до 13

IC-20 до 40 до 20

IC-30 до 60 до 30

Параметр IC-06 IC-08 IC-10 IC-14 IC-20 IC-30

Номинальная мощность, кВт 0,6 0,8 1,0 1,3 2,0 3,0

Напряжение питания, В~Гц 230 ~ 50 230 ~ 50 230 ~ 50 230 ~ 50 230 ~ 50 230 ~ 50

Номинальный ток, А 2,6 3,5 4,4 5,7 8,7 13,1

Степень защиты IP20 IP20 IP20 IP20 IP20 IP20

Класс электрозащиты

I класс I класс I класс I класс I класс I класс

Площадь обогрева, м

* 6 ... 12 8 … 16 10 … 20 13 … 26 20 … 40 30 … 60

Высота установки, м 2,5-3,5 2,5-3,5 2,5-3,5 2,5-4,5 2,5-4,5 4,0-15

Размеры прибора (ШхВхГ), мм 130х45х835 130х45х1090 130х45х1200 130х45х1590 260х45х1200 256х45х1765

Размеры упаковки (ШхВхГ), мм 150х55х880 150 х55х1120 155х55х1260 150х55х1650 280х55х1260 280х55х1820

Вес нетто, кг 2,0 2,5 3,0 4,0 5,6 8,2

Вес брутто, кг 2,5 3,2 3,6 4,5 6,4 8,8

* Указано ориентировочное значение, которое может отличаться в зависимости от реальных условий эксплуатации.

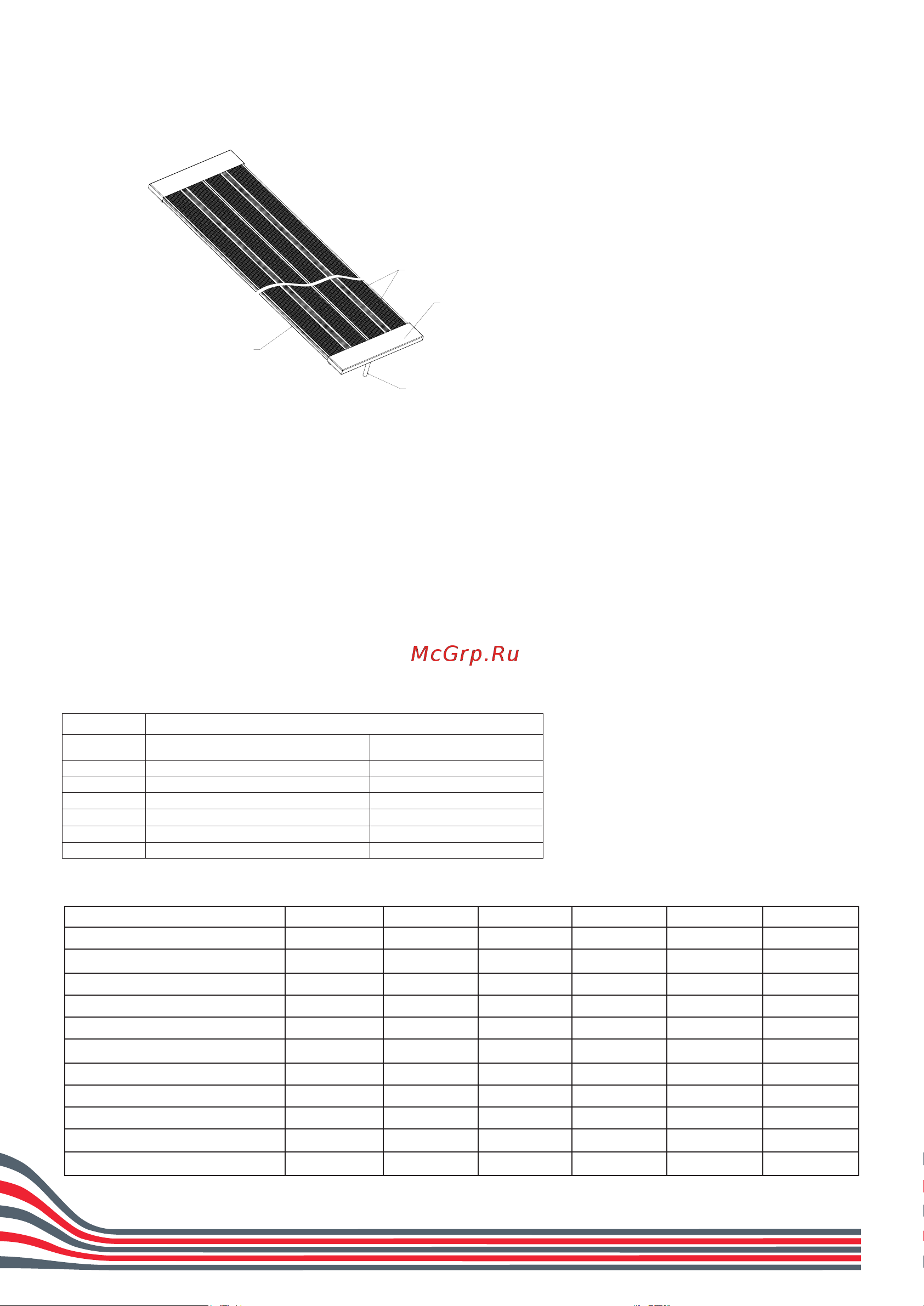

Рис. 1

1–Корпус

2–Излучающая панель и трубчатый

электронагреватель для IC-06

2–Монолитный нагревательный элемент

для IC-08, IC-10, IC-14, IC-20, IC-30

3–Крышка

4–Провод для подключения прибора.

5. Технические характеристики
