4)КРЕПЛЕНИЕ ВАРОЧНОЙ ПОВЕРХНОСТИ

УСТАНОВКАвроде: A

Прибор снабжен специальной прокладкой, предназначенной для предотвращения попадания

жидкости внутрь мебели. Для правильной установки прокладки просим тщательно выполнять

приведенные ниже инструкции:

- снимите полоски прокладки с держателей, следя, чтобы от прокладки не оторвалась прозрачная

защитная бумага.

- Переверните рабочую поверхность, Правильно расположите прокладку “E” (рис. 9) под краями

рабочей поверхности таким образом, чтобы внешняя сторона прокладки точно совпадала с

внешним краем рабочей поверхности. Края полосок должны совпадать, не выступая друг над

другом.

- Наложите прокладку на рабочую поверхность, равномерно распределив ее пальцами. Снимите с

прокладки полоску защитной бумаги и вставьте рабочую поверхность в подготовленное в мебели

отверстие.

Место крючки в своих позициях, используйте отверстие н°. 1 в качестве справочных для позиции

боковые (рис. 10) и отверстие н° 2 для позиций задние

(рис. 10/C).

- Бе

зопасные крючки "G" с помощью винтов "F" (рис. 10/А для боковые, рис. 10/D для задни).

- Вставьте кухонная плита в отверстие кухонного шкафа, осуществляя определенный уровень

силы, чтобы получить более сопротивления крючками (рис. 10/B для боковые, рис. 10/E для

задни). Смотрите схему на странице 12.

- Во избежание случайного соприкосновения с горячей варочной панелью во время проведения

работ, необходимо установить деревянную прокладку, прикрученную болтами на минимальном

расстоянии 70 мм от верх

а (см рис. 7).

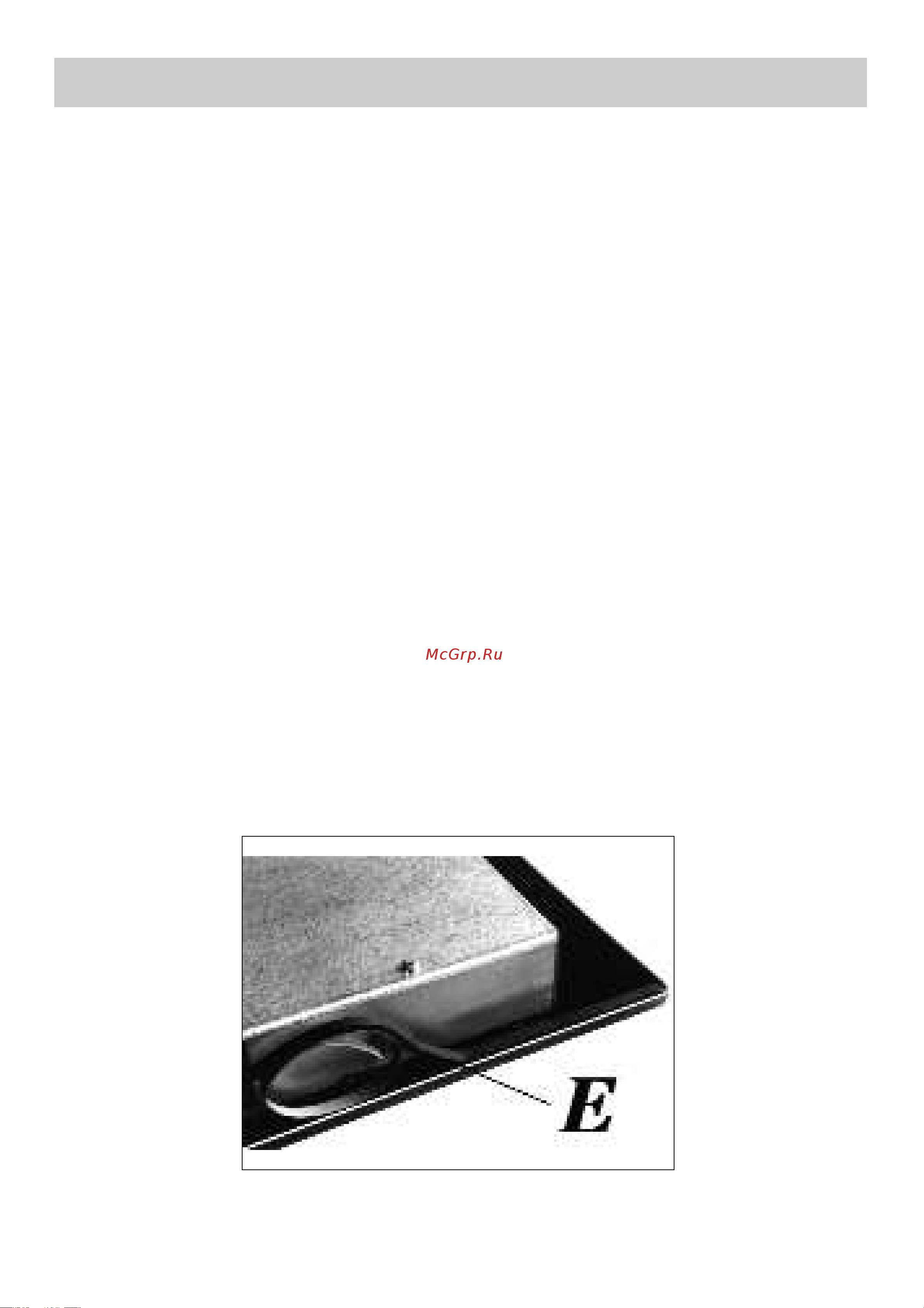

РИС. 9: Все модели

ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
