ПРЕДОСТЕРЕЖЕНИЕ!

Подключение прибора к электросети может производить только специалист авторизованного

сервисного центра. Гарантия на неисправности, связанные с неправильным монтажом и

подключением прибора, не распространяется. Перед любым вмешательством отключите

прибор от электросети.

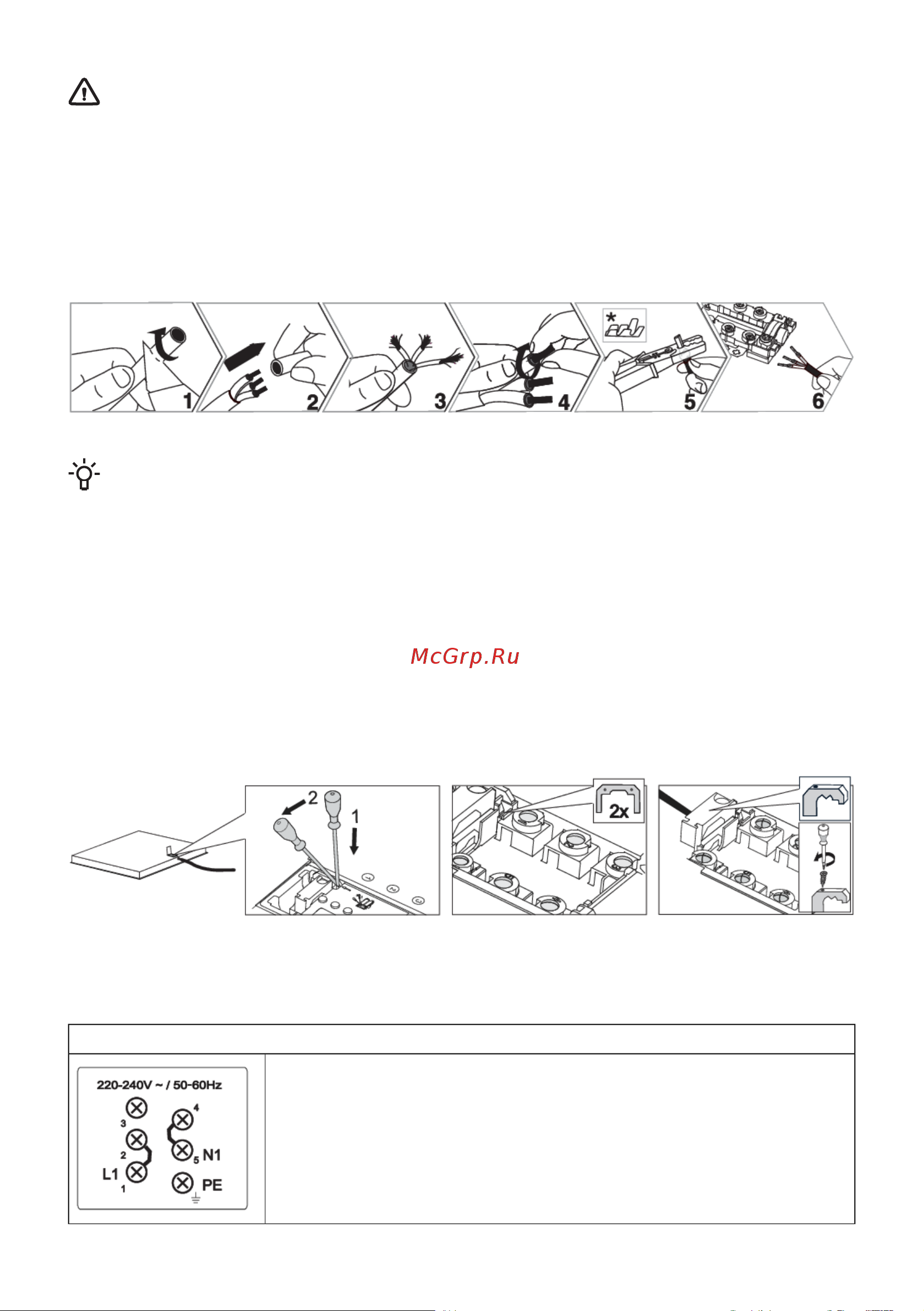

4.1 Присоединительный кабель

(модели без кабеля питания)

* Трубчатые наконечники не входят в комплект поставки

ИНФОРМАЦИЯ!

Рекомендуется использовать трубчатые наконечники.

• Для подключения могут использоваться: Соединительные кабели с ПВХ-изоляцией типа

H05V2V2-F с желто-зеленым защитным проводником или другие кабели с равноценными

или лучшими характеристиками.

• Внешний диаметр кабеля должен быть не менее 8,0 миллиметров.

• Присоединительный кабель обязательно проложите через зажим, предотвращающий

избыточное натяжение кабеля.

4.2 Подключение прибора к сети питания

Подключение варочной панели шириной 60, 80 сантиметров

1. Откройте крышку клеммной коробки.

2. Соедините провода в соответствии с типом прибора. Перемычки лежат на клеммной коробке.

3. Присоединительный кабель проложите через зажим, предотвращающий избыточное натяжение

кабеля.

Схема подключения

Однофазное подключение (32 A)

• 1 фаза (1 1N, 220-240 В~ / 50/60 Гц)

- Напряжение между фазой и нейтралью 220-240 В~. Установите

перемычку между клеммами 1 и 2 и между клеммами 4 и 5.

- Установите предохранитель не менее чем на 32 А. Площадь

сечения кабеля должна быть не менее 4 мм².
