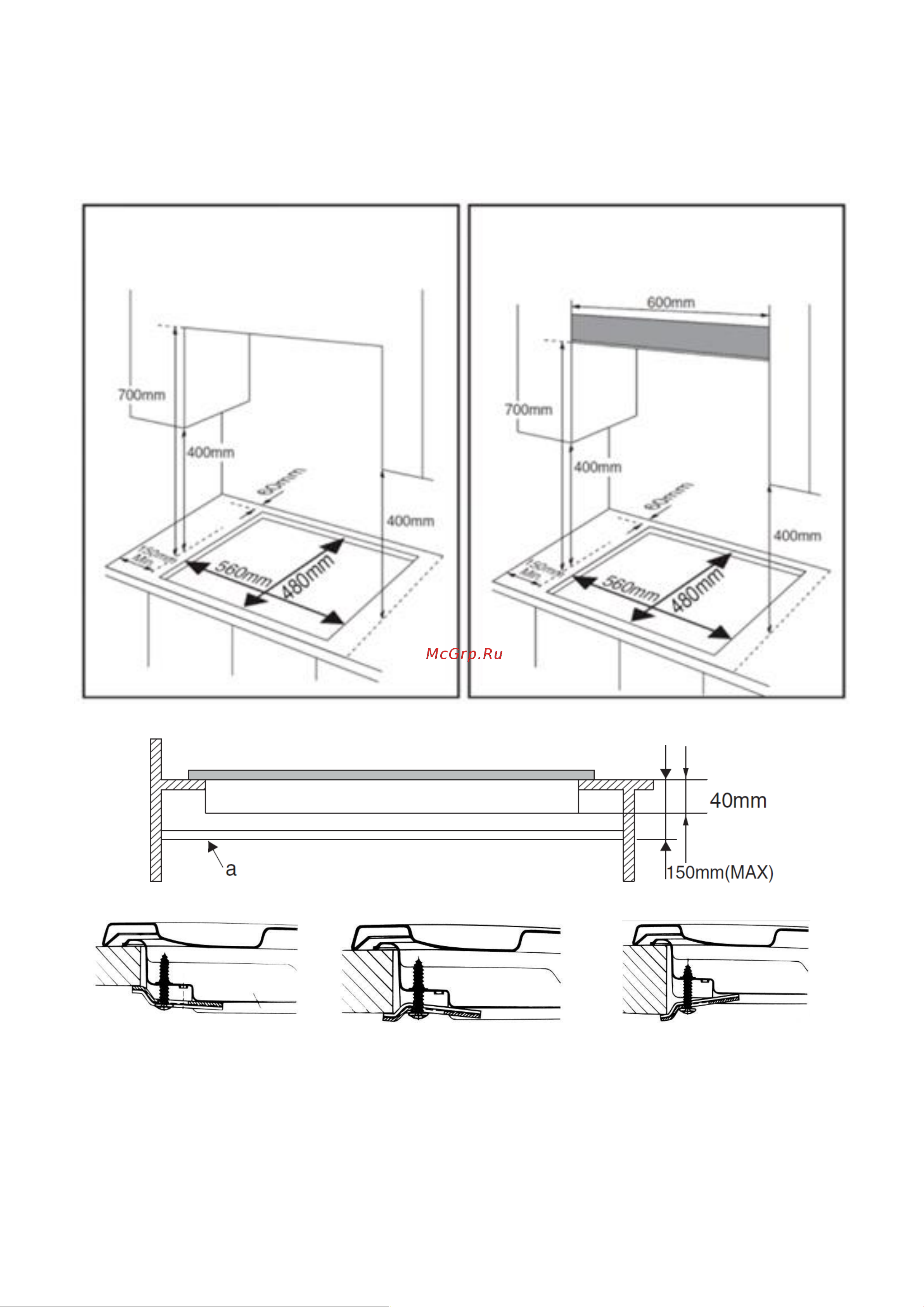

d) Варочную панель следует устанавливать непосредственно под шкафом,

последний должен находиться на расстоянии не менее 700 мм от рабочей

поверхности, как показано на рисунке.

e) Для установки варочной панели на рабочую поверхность предусмотрены

крепежные приспособления толщиной от 20 до 40 мм (Рис. 6).

Положение для столешницы

толщиной 20 мм

Положение для столешницы

толщиной 20 мм

Положение для столешницы

толщиной 40 мм

Примечание: используйте крепления, идущие в комплекте с устройством.

Рис. 6

ПРОСТРАНОСТВО, НЕОБХОДИМОЕ

ПРИ УСТАНОВКЕ ВАРОЧНОЙ

ПАНЕЛИ БЕЗ ВЫТЯЖКИ

ПРОСТРАНОСТВО, НЕОБХОДИМОЕ

ПРИ УСТАНОВКЕ ВАРОЧНОЙ

ПАНЕЛИ С ВЫТЯЖКИ
