1. Двигатель

2. Рычаг привода шнека

3. Рычаг привода колес

4. Рычаг переключения скоростей

5. Желоб для выброса снега

6. Отражатель

7. Снегозаборный ковш

8. Рычаг поворота желоба

9. Рукоятка управления

10. Панель управления

11. Шнек

12. Ограничительный башмак

13. Колеса

14. Инструмент для очистки

15. Фара*

16. Розетка 220В для

электростартера*

17. Аккумулятор*

18. Панель пуска*

19. Электростартер*

20. Щуп маслоналивного отверстия

двигателя

21. Рычаг включения зажигания

22. Ручка стартера

23. Топливный бак

24. Воздушный фильтр

* - в зависимости от модели

7. СБОРКА

1. Установите на корпус снегоуборщика нижнюю часть рукоятки управления и

закрепите ее при помощи болтов и ключей из комплекта.

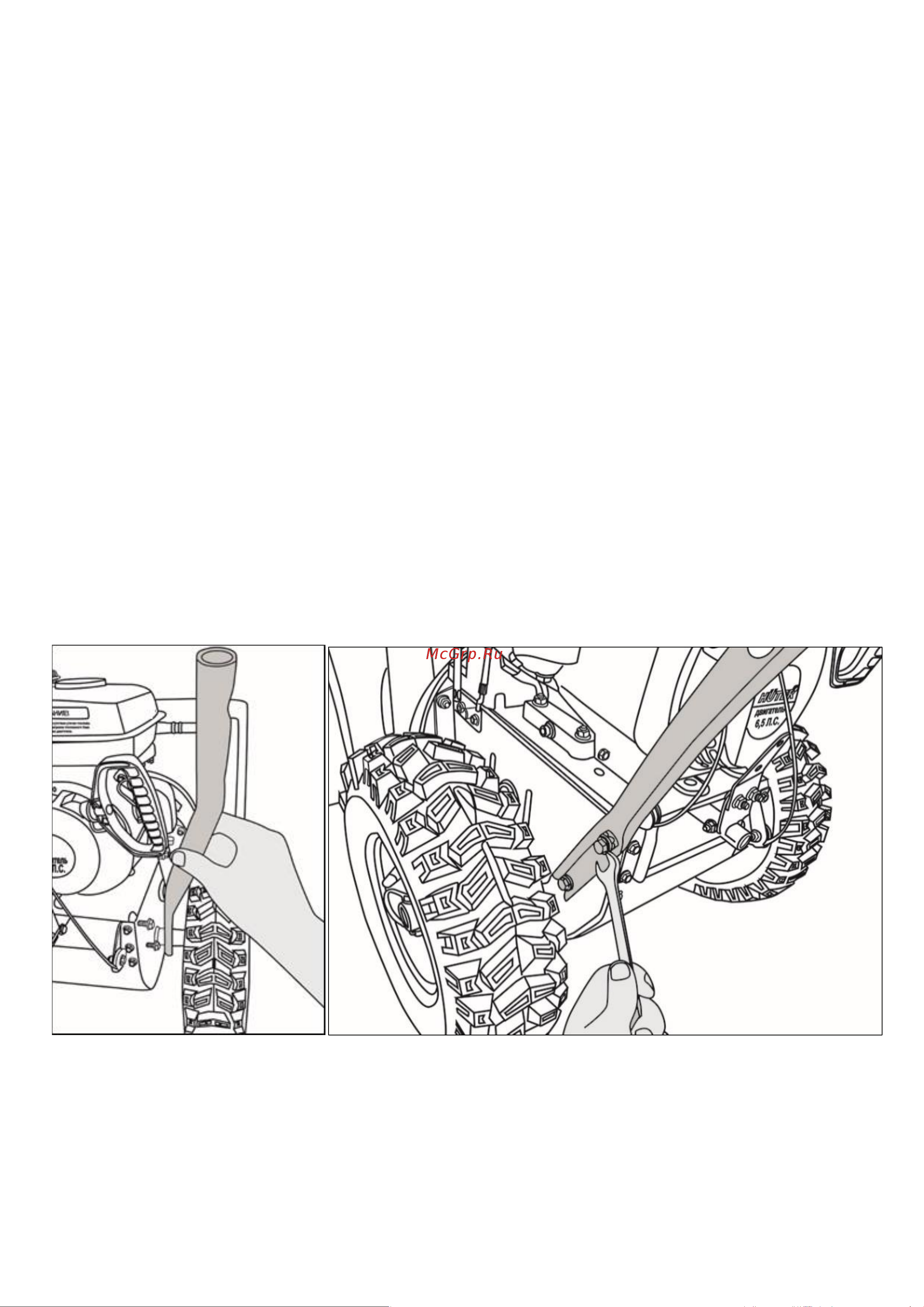

Рис. 3. Установка

рукоятки управления

Рис. 4. Закрепление рукоятки управления на раме
