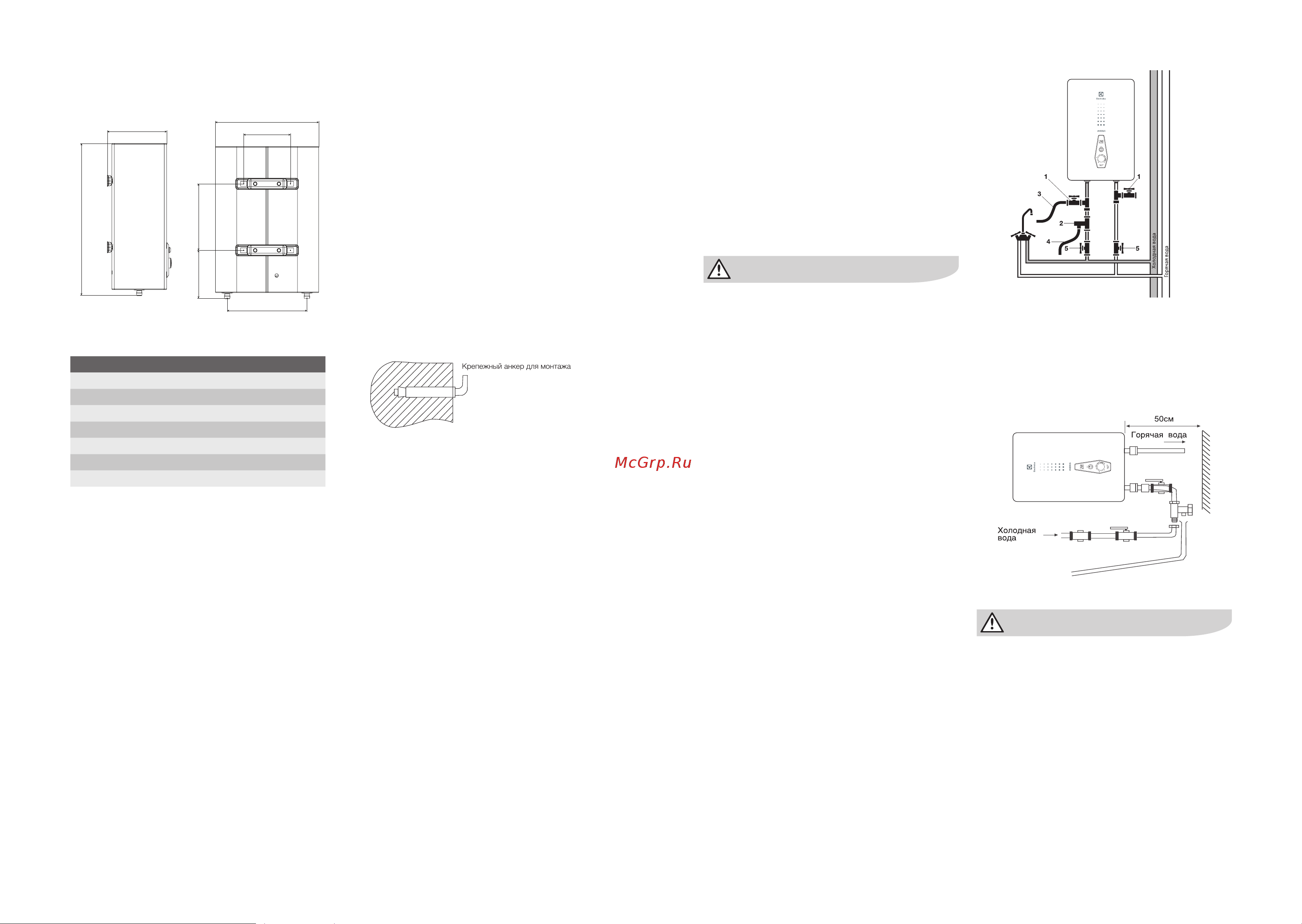

Габаритные размеры

F E

Рис. 4

Модель

30 50 80 100

А, мм 635 970 890 1075

В, мм 250 250 335 335

С, мм 435 435 555 555

D, мм 335 335 440 440

Е, мм 280 550 430 600

R, мм 200 200 267 267

G, мм 196 196 196 196

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки элек-

трического водонагревателя используются

оригинальные детали, предоставленные

производителем, ко то рые мо гут вы дер жать

вес на пол нен но го во дой во до на гре ва те ля.

Не устанавливайте водонагреватель на

крепление, пока не убедитесь, что крепле-

ние установлено надежно. В противном

случае, электрический водонагреватель

может упасть со стены, что приведет к его

повреждению или может стать причиной

серьезных травм. При выборе мест под

отверстия для крепежных болтов, удосто-

верьтесь, что с обеих сторон от стен ван-

ной комнаты или другого помещения до

корпуса водонагревателя имеется зазор

не менее 0,2 м для облегчения доступа при

проведении технического обслуживания в

случае необходимости.

В случае если в водонагреватель поступает

вода напрямую из скважин, колодцев или

водонапорных башен, для эксплуатации

водонагревателя обязательно нужно исполь-

зовать фильтр грубой очистки, для поступаю-

щей в водонагреватель, холодной воды.

Фильтр грубой очистки можно приобрести в

специализированных магазинах.

Если фильтр грубой очистки не установлен,

гарантия на изделие не распространяется.

Электрический водонагреватель следует

устанавливать на твердую вертикальную

поверхность (стену).

После выбора места монтажа определите

места под два крепежных болта с крюками

(в зависимости от спецификаций выбранного

изделия). Проделайте в стене два отверстия

необходимой глубины, соответствующие

размеру крепежных болтов, вставьте винты,

поверните крюк вверх, плотно затяните

гайки, а затем установите на него электриче-

ский водонагреватель (см. рис. 5).

Рис. 5

При подключении к системе водоснабже-

ния необходимо предусмотреть и реализо-

вать установку индивидуальных запорных

вентилей (позиция 5 на рис. 6) на линии

подачи холодной воды в водонагреватель

и на линии выхода горячей.

Индивидуальные запорные вентили

по линии горячей и холодной воды, должны

быть в закрытом состоянии в период неис-

пользования водонагревателя, проведе-

нии профилактических и технологических

работ на линии водоснабжения. Установка

и правильное использование запорных

вентилей является обязательным условием

при предоставлении гарантийного обслу-

живания, а так же залогом длительной

и безаварийной работы водонагревателя.

Для упрощения процесса слива воды из

водонагревателя рекомендуется на входе

и выходе воды из водонагревателя устано-

вить тройники (позиция 1 на рис. 6).

Если ванная комната слишком мала для

установки водонагревателя, он может быть

установлен в любом другом помещении,

защищенном от попадания прямых солнеч-

ных лучей и дождя. Однако для сокраще-

ния тепловых потерь в трубопроводе водо-

нагреватель следует устанавливать как

можно ближе к месту использования воды.

Под клю че ние к во до про во ду

Для подключения водонагревателя к

водопроводу применяются трубы диаме-

тром G1/2.

Подключение обратного предохрани-

тельного клапана: клапан следует уста-

навливать в месте входа холодной воды

(удостоверьтесь, что гибкая сливная трубка

установлена, на отверстие спуска давле-

ния и слива воды и направлена вниз в спе-

циальный дренаж для удаления воды).

Внимание!

Для установки гибкой подводки и клапана

безопасности не рекомендуется использо-

вать дополнительные материалы, которые не

входят в комплектацию водонагревателя.

В накидной гайке гибкой подводки име-

ется резиновая прокладка, которая обе-

спечивает герметичность соединения

подводки и клапана безопасности. При

затягивании необходимо исключить рез-

кие рывковые усилия, а также ограничить

момент затяжки 25-30 Н×м.

Во избежание протечек при подключении

трубопровода на концы резьбовых соеди-

нений следует установить комплектные

резиновые уплотнительные прокладки.

Если необходимо реализовать систему

водоснабжения на несколько водоразбор-

ных точек, используйте способ соединения

(см. рис. 6).

Установка водонагревателей серии Inoxis

существенно облегчается возможностью

установить их как вертикально, так и гори-

зонтально в любом месте вашего дома, в

отапливаемом (!) помещении. Желательно

установить водонагреватель как можно

ближе к месту использования горячей воды,

поскольку чем меньше длина труб, тем мень-

ше потери тепла. как показано на рис. 6а,

при горизонтальной установке водонагре-

вателя трубы подводки должны быть рас-

положены справа.

Рис. 6

1 Тройники

2 Предохранительный клапан

3 Сливная трубка

4 Дренажный шланг

5 Вентили

Рис. 6а

Внимание!

При горизонтальной установке прибора,

трубы подвода воды должны находиться

справа, размещение труб подвода слева

недопустимо!

Под клю че ние к элек три че с кой

се ти

Все во до на гре ва те ли на ко пи тель но го ти па

се рии EWH рас счи та ны на под клю че ние к

элек три че с кой се ти с од но фаз ным на пря же-

ни ем 230 В. Пе ред под клю че ни ем убе ди тесь,

что па ра ме т ры элек тро се ти в ме с те под клю-
