Руководство по эксплуатации BGМ341 00 000 РЭ U RU

■ Конструкция панели рассчитана на уста-

новку в рабочий стол с толщиной столеш-

ницы, равной 30 или 40 мм.

■ Потребитель обязан обеспечить зазор

между задней стенкой и столешницей не

менее 30 мм по всей длине столешницы,

зазор между боковой стороной и мебелью

не менее 50 мм по всей длине столешницы.

■ Выполнить в столешнице вырез с раз-

мерами 630х480 мм для моделей BGM341

01...04, для остальных моделей - вырез с

размерами 555х475 мм (рис.1) и проверить

входимость панели в вырез столешницы. При необходимости подработать вырез таким образом,

чтобы панель свободно устанавливалась и извлекалась из столешницы.

■ Установить панель в вырез столешницы, по возможности обеспечивая равномерность зазоров

между корпусом и столом.

■ Обвести карандашом контуры панели и извлечь панель. По краям контура приклеить уплотнитель-

ный материал, для чего, постепенно удаляя защитную пленку с нижней поверхности уплотнителя

и слегка прижимая его к столешнице, обойти по контуру.

■ Аккуратно установить панель в вырез столешницы.

■ Установить прижимы на корпус, закрепив их винтами (рис.2).

4. ПОДСОЕДИНЕНИЕ

■ Подключение газа возможно с помощью гибкой подводки.

■ Перед подключением проверить, соответствуют ли условия подключения (вид газа и давление

газа) настройкам панели. Параметры настроек панели приведены в маркировке.

■ При подключении панели для создания герметичности следует между рампой и подводкой для

газа установить прокладку или газовый фильтр. Прокладка или газовый фильтр находятся в па-

кете с комплектующими.

4.1. ПОДСОЕДИНЕНИЕ С ПОМОЩЬЮ ГИБКОГО ПРИСОЕДИНИТЕЛЬНОГО РУКАВА

■ При подсоединении с помощью гибкого присоединительного ру-

кава должны быть соблюдены следующие требования:

- выбранный гибкий присоединительный рукав должен иметь сер-

тификат соответствия и документ, указывающий дату изготовле-

ния, срок службы и замены;

- гибкий присоединительный рукав должен быть доступен для ос-

мотра по всей длине;

- гибкий присоединительный рукав не должен ничем пережимать-

ся, иметь перегибы и испытывать растягивающие усилия;

- если гибкий присоединительный рукав имеет повреждения, он

должен заменяться целиком, ремонт недопустим.

ПОМНИТЕ! Запрещено проверять герметичность соединений и искать утечки газа с

помощью спичек и другого открытого огня.

ПОМНИТЕ! После установки панели на место обязательно проверьте положение

гибкого шланга подвода газа и шнура питания.

ПОМНИТЕ! После подсоединения панели убедитесь в том, что горелки стола ра-

ботают стабильно. Для этого необходимо зажечь поочерёдно каждую горелку (см.

стр.6). Отрыв пламени допускается в момент зажигания, если в дальнейшем устой-

чивость горения устанавливается. Затем перевести поочерёдно каждую горелку в

положение «малое пламя», горелка не должна гаснуть. Проскок пламени должен

отсутствовать.

4.2. ПОДСОЕДИНЕНИЕ ШНУРА ПИТАНИЯ

■ Панель подключается к электросети однофазного переменного тока номинальным напряжением

230 В и частотой 50 Гц. Розетка должна находиться в легкодоступном месте. Панель, поставленная

на рабочее место, не должна ее закрывать.

ВНИМАНИЕ! Розетка обязательно должна иметь заземляющий контакт.

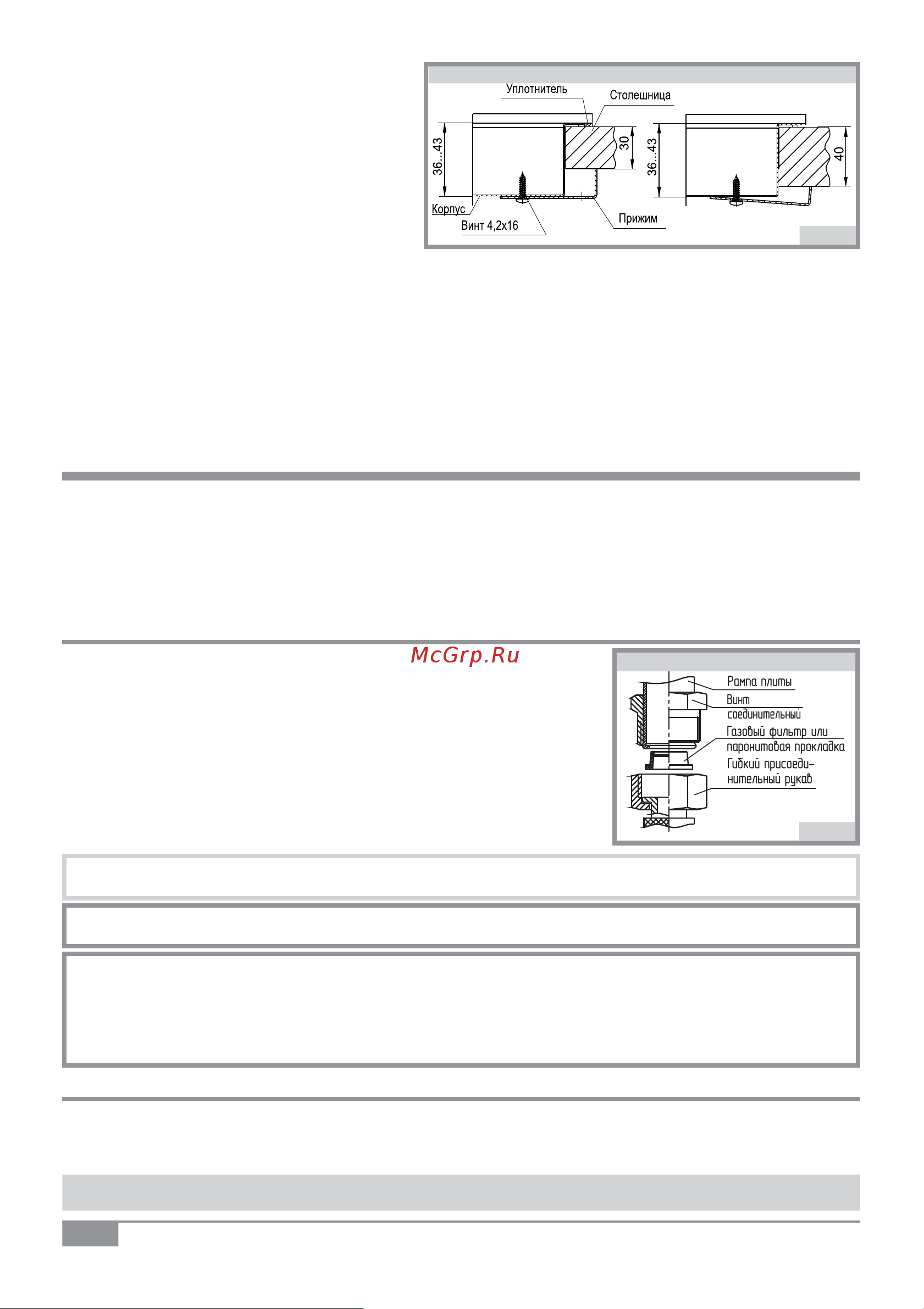

рис. 2

Крепление панели к столешнице

рис. 3

Гибкое подсоединение
