Область применения

Вентиляторы применяются для перемещения воз-

духа в круглых и прямоугольных каналах систем

приточной и вытяжной вентиляции жилых, обще-

ственных и производственных помещений.

ВНИМАНИЕ!

Не допускается использовать устройства для транс-

портировки воздуха:

• содержащего «тяжелую» пыль, муку и т.п.;

•

имеющего повышенную влажность (например, в

ванных комнатах);

•

содержащего пары кислот, спиртов, органиче-

ских растворителей, лаков и др. вредных приме-

сей (например, на машиностроительных и хими-

ческих производствах).

ВНИМАНИЕ!

Не допускается монтировать вентиляторы во

взрыво-, пожароопасных помещениях и исполь-

зовать их для транспортировки воздуха с содер-

жанием паров пожароопасных веществ.

Обозначение

Элемент

Применение

Рекомендуемые

принадлежности

(поставляются отдельно)

П1 Воздухозаборная решетка * решетки PG, PGC,SA

П2 Сеть воздуховодов * воздуховоды BFA, ISOBFA

ПЗ Заслонка * воздушные клапаны DCr, DCGAr, обратные клапаны RSK

П4 Приточный фильтр * фильтры FBCr

П5 нагреватель * нагреватели EHC, WHC

П6 Охладитель * охладители WHR-W, WHR-R

П7 Гибкая вставка * быстросъемные хомуты FCCr

ПЗ Приточный вентилятор +

П9 Шумоглушитель * шумоглушители SCr

П10

Воздухораспределительные

устройства

* решетки 1WA, 2WA, 4СА, диффузоры DVS-P, DVK-S

СУ Система управления *

шкафы управления BM, канальные датчики температуры HTF, контактные или

погружные датчики температуры ALTF, ETF, термостаты KP61, смесительные узлы

MST, электроприводы Gruner и UCP, комнатные и уличные датчики температуры

ATF, RTF, регуляторы скорости SRE

В1 Вытяжные решетки * решетки 1WA, 2WA,4CA, диффузоры DVS, DVK-S

В2 Сеть воздуховодов * воздуховоды BFA, ISOBFA

В3 Вытяжной фильтр * фильтры BFPCB

В4 Шумоглушитель * шумоглушители SCr

В5 Гибкая вставка * быстросъемные хомуты FCCr

В6 Вытяжной вентилятор +

В7 Заслонка выбрасываемого воздуха * воздушные клапаны DCr, DCGAr, обратные клапаны RSK

В8 Решетка выбрасываемого воздуха * решетки SA, PG, PGC, WSK, GA

СУ Система управления * регуляторы скорости SRE, SRE-E-T

Описание

Область применения

Применение:

+ входит в состав поставляемого устройства,

– не используется в поставляемом устройстве,

* используется как принадлежность.

Конфигурация системы вентиляции и использова-

ние отдельных элементов определяются проект-

ной документацией.

Описание

Вентиляторы оборудованы высокоэффективной

крыльчаткой с загнутыми назад лопатками, асин-

хронным двигателем с внешним ротором, клемм-

ной коробкой. Рабочее колесо установлено ме-

тодом напрессовки непосредственно на ротор

электродвигателя. Электродвигатель с рабочим

колесом статически и динамически сбалансирова-

ны. Двигатели имеют встроенную термозащиту с ав-

томатическим перезапуском, в двигатели которых

встроены защитные термореле, требующие под-

ключения внешнего защитного устройства или ре-

гулятора с возможностью подключения термореле.

Регулирование скорости вентиляторов осуществля-

ется путем изменения напряжения за счет исполь-

зования пятиступенчатых регуляторов SRE или од-

нофазных плавных регуляторов скорости SRE-2,5.

К одному регулятору можно подключить несколько

вентиляторов (кроме модели SRE-2,5) при условии,

что общий ток вентиляторов не превышает номи-

нальный ток регулятора (с запасом 15-20 %).

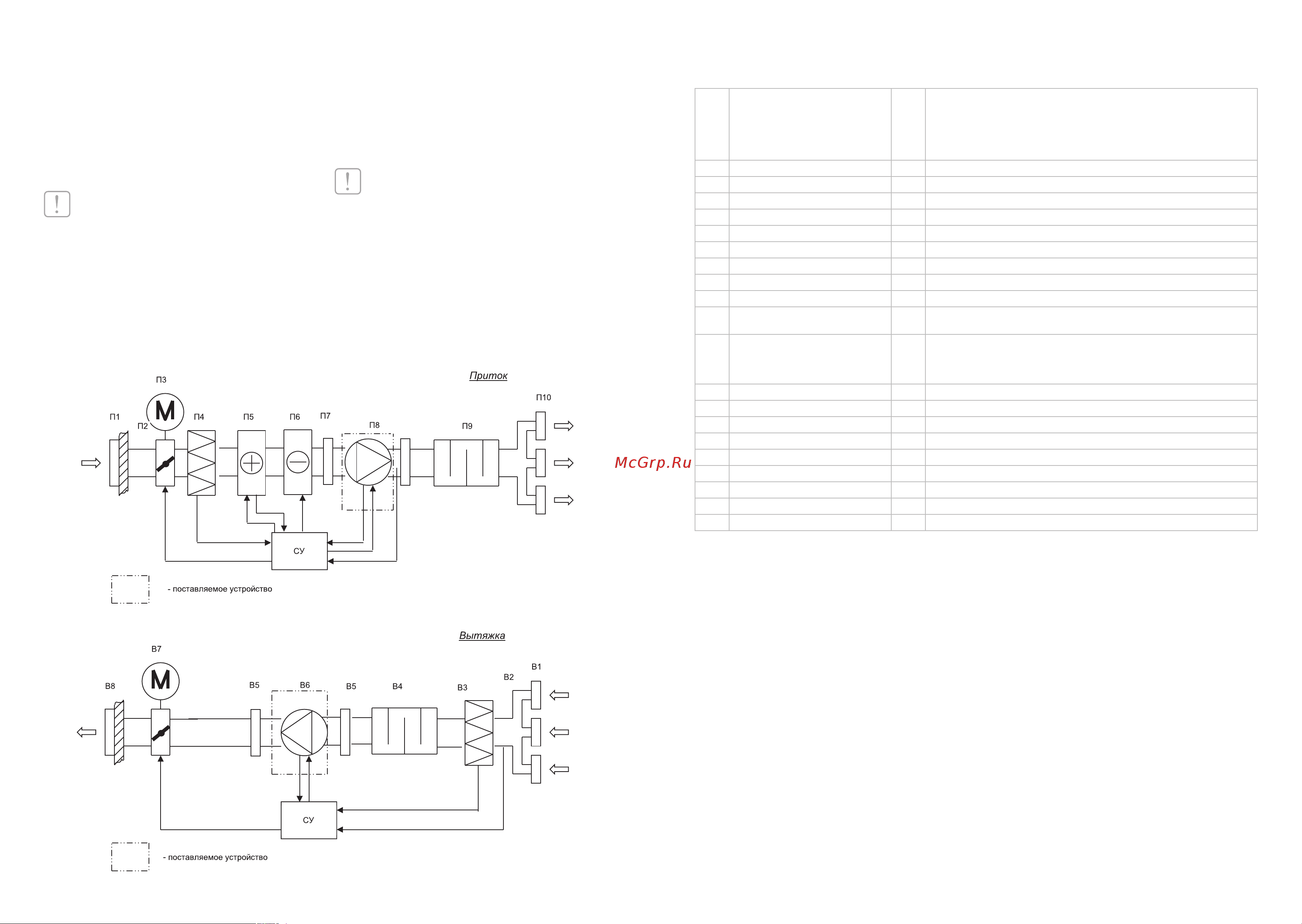

Рекомендуемая структура

и состав системы вентиляции
