2

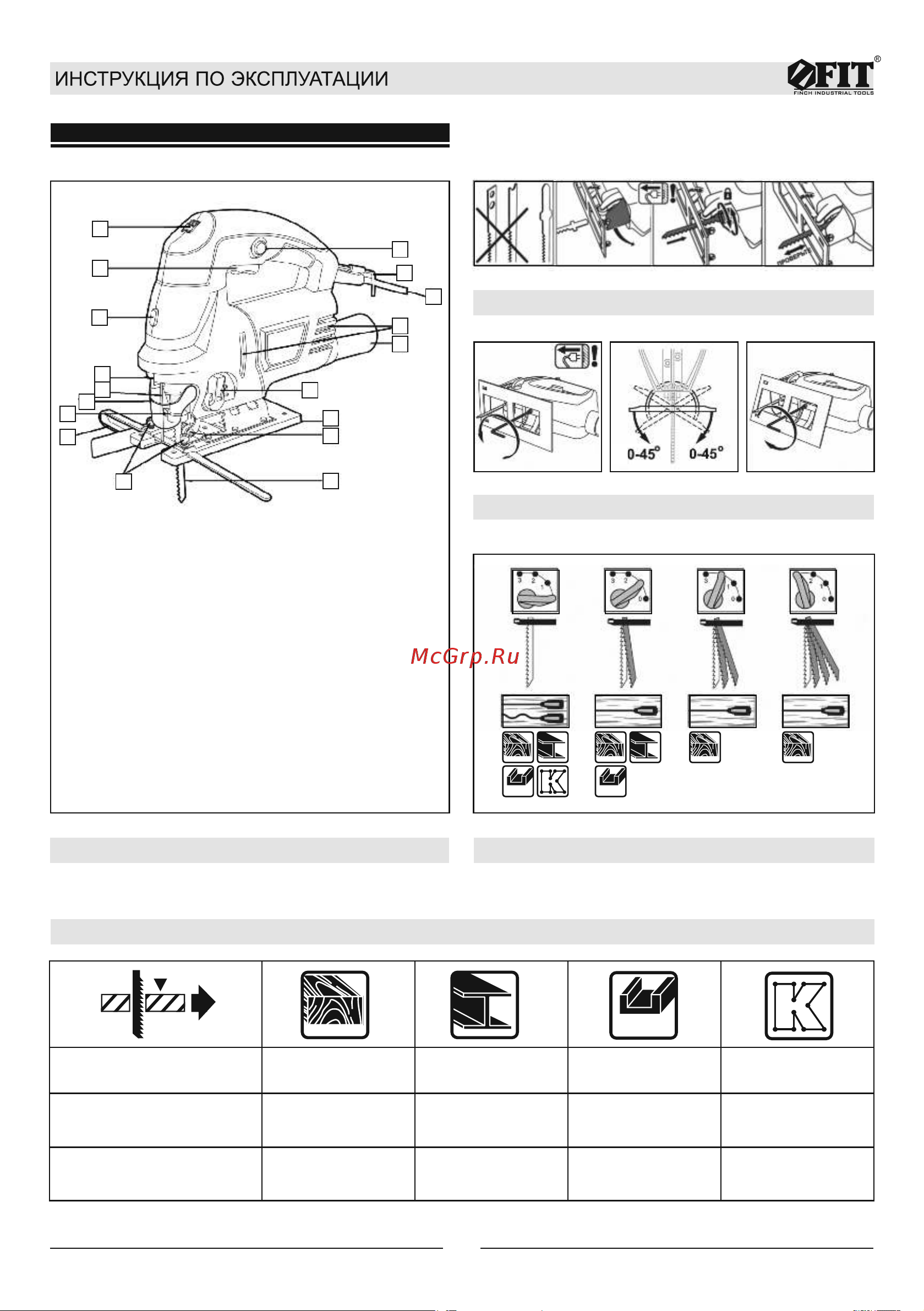

ОРГАНЫ УПРАВЛЕНИЯ И РЕГУЛИРОВКИ

4

8

3

1

16

2

15

5

14

17

13

12

11

10

9

7

18

6

Рис. 1

1. Механический курсор

2. Быстрозажимной патрон шпинделя

3. Лазерный курсор

4. Кнопка включения лазера

5. Регулятор частоты хода

6. Фиксатор выключателя

7. Электрический кабель с защитой

8. Выключатель

9. Вентиляционные прорези

10. Штуцер пылеотвода

11. Переключатель маятникового механизма

12. Подошва

13. Направляющий ролик

14. Болты фиксации упорной линейки

15. Упорная линейка

16. Защитный экран

17. Пильное полотно

18. Шестигранный ключ Ø3

Рис. 4

ALU ALU

Рис. 3

Таблица 1

Материал Древесина

Холоднокатаная

сталь

Алюминий Пластик

Рекомендуемая толщина

пропила, мм

до 75

до 6 до 10 до 12

0 - 3 0 - 1 0 - 1 0

Рекомендуемый режим

переключателя маятника

ALU

Рис. 2
