Соединительный комплект предназначен для установки в колонну стиральной и

сушильной машины.

Соединительный комплект VSK3 подходит для установки в колонну стиральной

машины VWF514B / 362206 и сушильной машины VTH61B / 432205.

Пожалуйста, внимательно прочитайте следующие инструкции перед установкой

соединительного комплекта:

1. Настоящее руководство предназначено для установки стиральной и сушильной

машины с тепловым насосом, размещенных в колонну.

2. Пожалуйста, выберите местоположение приборов и оставьте достаточно места

для установки заливного, сливного шлангов, шнура питания и т.д.

3. Перед размещением сушильной машины, пожалуйста, отрегулируйте ножки

стиральной машины по уровню.

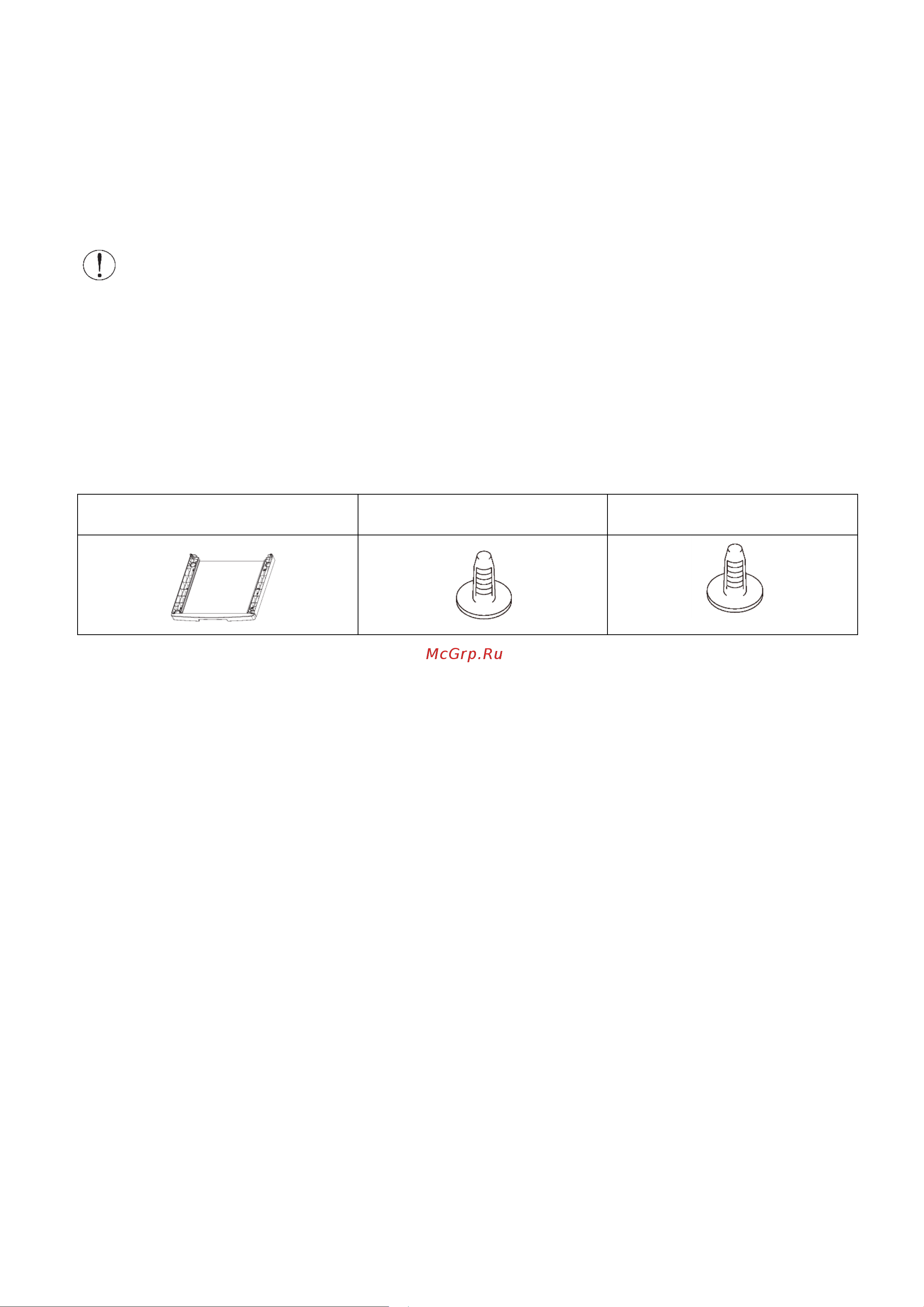

Соединительный комплект Самонарезающий винт 6 Крепежный винт 2

Инструкции по установке: для установки сушильной машины с тепловым насосом и

стиральной машины в колонну требуется не менее двух человек.

1. Установите соединительный комплект на верхнюю крышку стиральной машины,

отрегулируйте положение соединительного комплекта так, чтобы ее левая, правая и

передняя стороны соответственно совпадали с верхней крышкой стиральной машины

(Рис. 1), а передняя часть совпадала с лицевой панелью стиральной машины.

2. Достаньте 6 самонарезающих винтов из пакета с принадлежностями и закрепите

левую и правую опоры на верхней крышке стиральной машины соответственно (как

показано на Рис. 2).

3. Открутите два самонарезающих винта в нижней левой и правой частях передней

панели сушильной машины с тепловым насосом.

4. Поднимите сушильную машину с тепловым насосом и установите ее

горизонтально в соединительный комплект на стиральной машине. Четыре ножки

сушильной машины с тепловым насосом следует поместить в четыре отверстия

соединительной стойки.

5. Извлеките выдвижную полку и вставьте два крепежных винта в отверстия для

винтов соединительного комплекта и задней панели сушильной машины с тепловым

насосом (как показано на Рис. 3).
