12
13
Защитный шланг
Предохранительный шланг имеет двойную стенку. Шланг устроен таким образом, что поток воды
блокируется в случае разрыва питающего шланга и заполнения промежутка между самим
питающим шлангом и внешним гофрированным шлангом водой.
Как подключить шланг с предохранительным клапаном
1. Полностью вытащите шланги из отсека, расположенного в задней части посудомоечной
машины.
2. Подсоедините шланг к муфте с резьбой 3/4 дюйма и затяните винты.
3. Включите воду перед запуском посудомоечной машины.
Как отсоединить шланг с предохранительным клапаном
1. Выключите воду.
2. Отсоедините шланг от муфты.
ВНИМАНИЕ! ШЛАНГ, ПОДСОЕДИНЕННЫЙ К РАКОВИНЕ, МОЖЕТ ЛОПНУТЬ, ЕСЛИ ОН
УСТАНОВЛЕН НА ТОЙ ЖЕ ЛИНИИ ВОДОПРОВОДА, ЧТО И ПОСУДОМОЕЧНАЯ
МАШИНА. В ЭТОМ СЛУЧАЕ РЕКОМЕНДУЕТСЯ ОТСОЕДИНИТЬ ШЛАНГ И ПОСТАВИТЬ
ЗАГЛУШКУ В ОТВЕРСТИЕ.
ПОДСОЕДИНЕНИЕ СЛИВНЫХ ШЛАНГОВ
Вставьте сливной шланг в сливную трубу диаметром не менее 4 см или положите его в раковину
и дайте воде стечь; постарайтесь не гнуть и не сгибать шланг. Высота сливной трубы должна
быть не более 1000 мм. Свободный конец шланга не должен быть погружен в воду во избежание
обратного тока воды.
Если соединение со сливной трубой расположено выше 1000 мм, в сливном шланге может
остаться избыток воды. Нужно будет слить лишнюю воду из шланга в миску или подходящий
контейнер, который держится снаружи и ниже раковины.

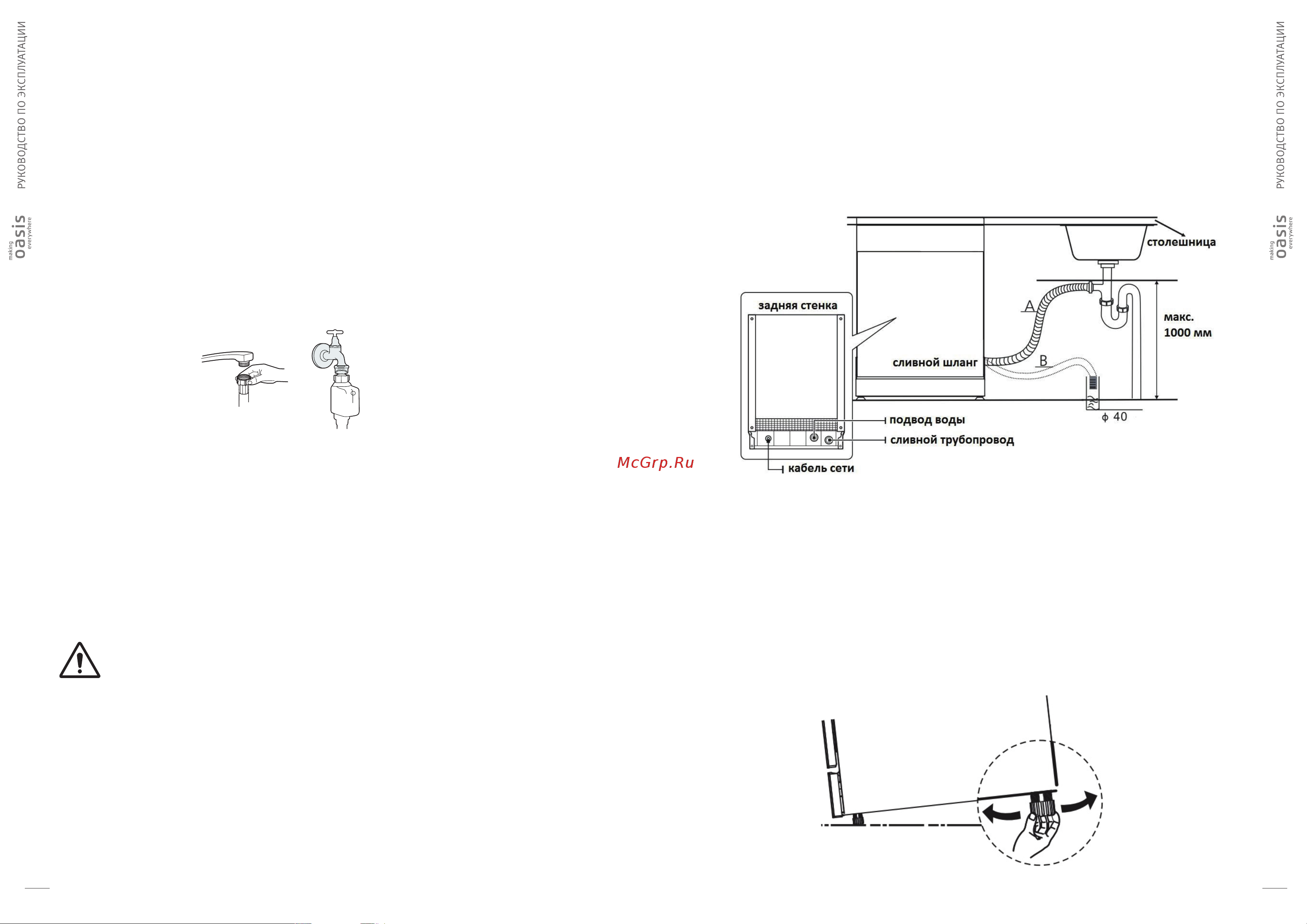

Надежно закрепите сливной шланг либо в положении A, либо в положении B
Подключение сифона
Патрубок для слива отходов должен находиться на высоте не более 1000 мм (максимум) от
дна посудомоечной машины.
РАЗМЕЩЕНИЕ ПРИБОРА
Установите машину в нужном месте. Задняя панель должна прилегать к стене позади нее, а
боковые панели – к соседним шкафчикам или стенам. Посудомоечная машина оснащена
шлангами для подачи воды и слива, которые могут быть расположены справа или слева, чтобы
облегчить процесс установки.
Выравнивание прибора
После установки высота посудомоечной машины может быть изменена путем регулировки ножек.
В любом случае, прибор не должен быть наклонен более чем на 2°С.
Электротехнические требования
Пожалуйста, сверьтесь с паспортной табличкой, в которой указано номинальное напряжение, и
подключите посудомоечную машину к соответствующему источнику питания. Используйте
подходящий предохранитель на 10А / 13А / 16А, предохранитель с задержкой на срабатывание
или автоматический выключатель, и выделите для этого отдельный контур, обслуживающий
только данное оборудование.
Электрическое соединение
Убедитесь, что напряжение и частота источника питания соответствуют значениям, указанным в
паспортной табличке. Вставляйте вилку только в ту розетку, которая правильно заземлена. Если
электрическая розетка, к которой должен быть подключен прибор, не подходит для штепсельной
вилки, замените розетку, а не используйте адаптеры или тому подобное, так как это может
привести к перегреву и вызвать ожоги.
Перед использованием убедитесь, что прибор правильно заземлен.
ВОДОСНАБЖЕНИЕ И ВОДООТВЕДЕНИЕ
Подключение к холодному водоснабжению
Подсоедините шланг подачи холодной воды к коннектору с резьбой 3/4 дюйма и убедитесь, что
он плотно закреплен. Если водопроводные трубы новые или не использовались в течение
длительного периода времени, то убедитесь, что вода чистая, и дайте ей стечь. Эта мера
предосторожности необходима во избежание риска засорения впускного отверстия для воды и
повреждения прибора.
Обычный питающий шланг
Питающий шланг с предо-
хранительным клапаном
