УВАГА

Не підключайте кабель без кінцевої

кабельної муфти.

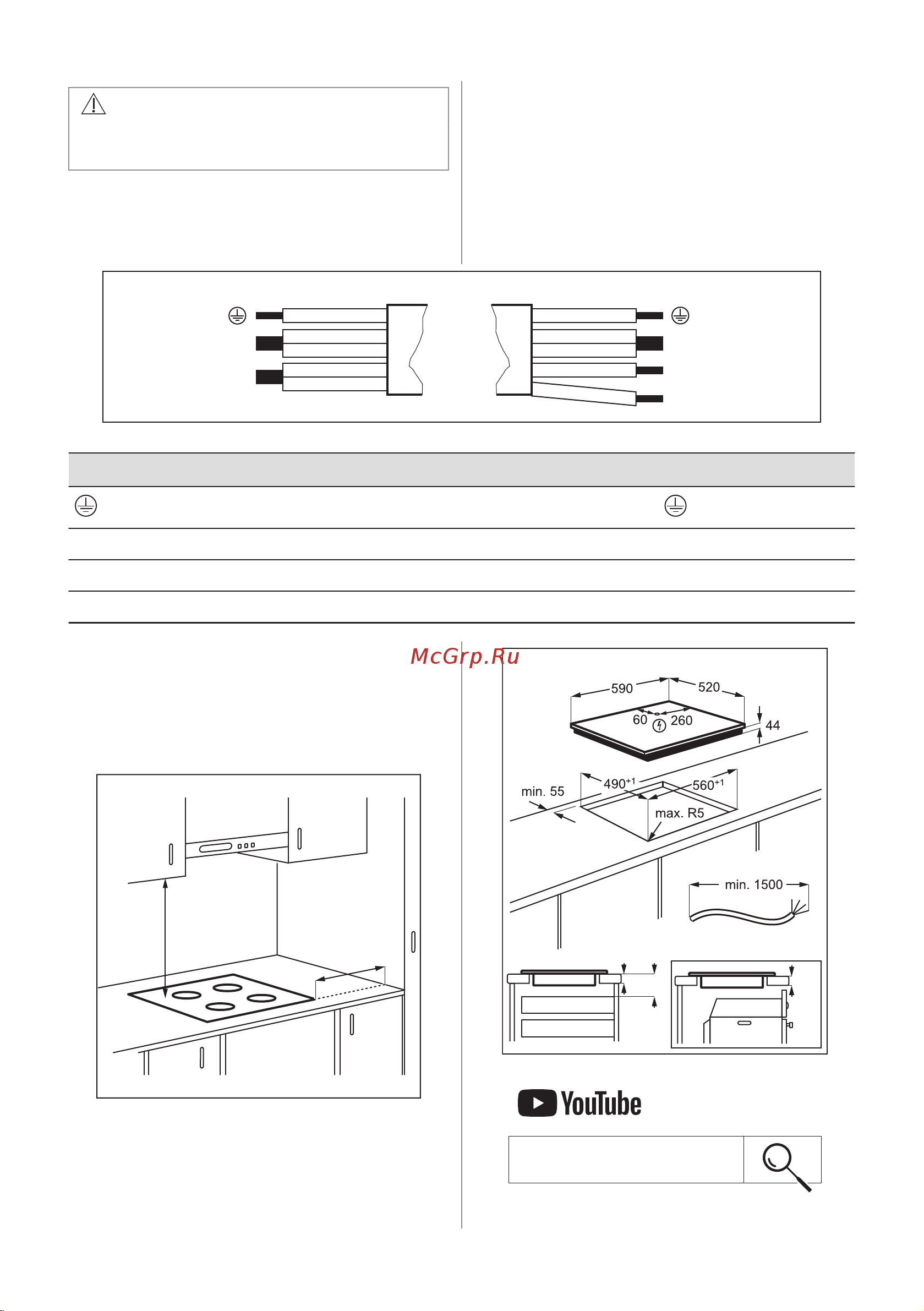

Двофазне підключення

1. Зніміть кінцеву кабельну муфту з

чорного й коричневого дротів.

2. Зніміть ізоляцію з кінців коричневого й

чорного кабелів.

3. Установіть нову кінцеву муфту дроту

1,5 мм² на кожен кінець кабелів. (Слід

використовувати спеціальний

інструмент.)

Поперечний перетин кабелю

230V~ 400V 2~N

Однофазне підключення - 230 В~ Двофазне підключення — 400 В 2 ~ N

Зелений — жовтий Зелений — жовтий

N Синій і синій Синій і синій N

L Чорний і коричневий Чорний L1

Коричневий L2

3.4 Складання

Якщо варильна поверхня встановлюється

під витяжкою, див. інструкції з монтажу

витяжки, щоб дізнатися мінімальну

відстань між приладами.

min.

50mm

min.

500mm

Якщо прилад встановлено над шухлядою,

вентиляція варильної поверхні під час

процесу готування може нагрівати речі, що

зберігаються в шухляді.

min.

www.youtube.com/electrolux

www.youtube.com/aeg

How to install your Electrolux

Induction Hob - Worktop installation

УКРАЇНСЬКА 281
