HOIATUS!

Kõik elektriühendused peab teostama

kvalifitseeritud elektrik.

ETTEVAATUST!

Ärge juhtmeotsi puurige ega jootke. See

on keelatud.

ETTEVAATUST!

Ärge ühendage ilma kaabliotsa muhvita

kaablit.

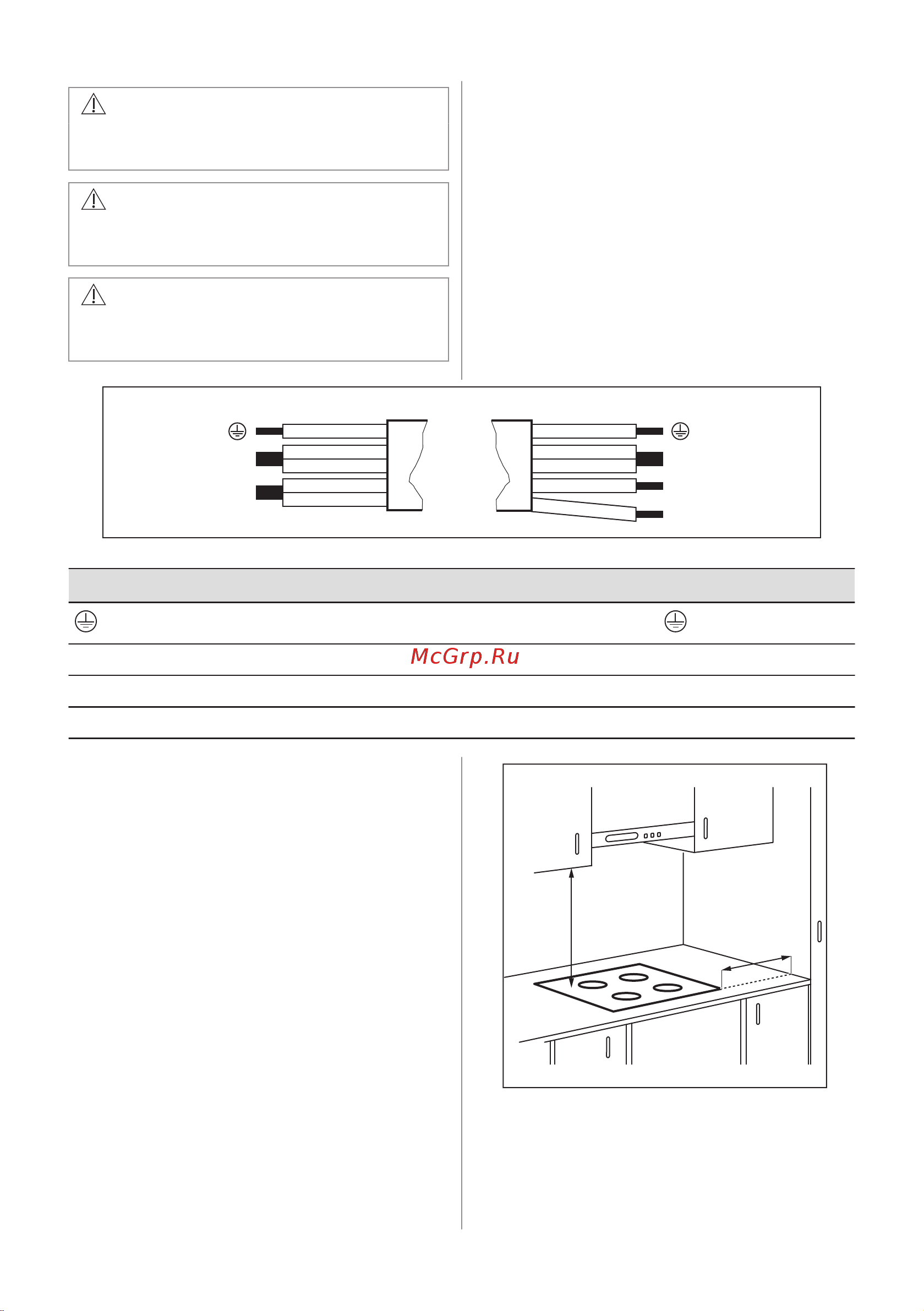

Kahefaasiline ühendus

1. Eemaldage kaabliotsa muhvid mustadelt

ja pruunidelt juhtmetelt.

2. Eemaldage pruunide ja mustade

kaabliotste isolatsioon.

3. Kinnitage iga kaabli otsa uus 1,5 mm²

kaabliotsa muhv. (Vaja läheb spetsiaalset

tööriista.)

Kaabli ristlõige

230V~ 400V 2~N

Ühefaasiline ühendus - 230 V~ Kahefaasiline ühendus – 400 V 2 ~ N

Roheline – kollane Roheline – kollane

N Sinine ja sinine Sinine ja sinine N

P Must ja pruun Must L1

Pruun L2

3.4 Paigaldamine

Kui paigaldate pliidi õhupuhasti alla, vaadake

õhupuhasti paigaldusjuhistest, milline peab

olema seadmete vaheline minimaalne

kaugus.

min.

50mm

min.

500mm

Kui seade paigaldatakse sahtli kohale, võivad

seal olevad esemed toiduvalmistamise ajal

pliidi ventilatsiooni tõttu soojaks minna.

EESTI 45
