AIR NAILER-STAPLER 2 IN 1

ПОРЯДОК РАБОТЫ

ВНИМАНИЕ!

Перед подключением инструмента к воздушной магистрали убедиться,

что в магазине отсутствуют крепежные элементы.

Для заполнения магазина крепежными элементами необходимо выполнить следующие

действия:

1. Отключить шланг подачи воздуха.

2. Нажать на фиксатор магазина, выдвинуть крышку магазина.

3. Установить в магазин обойму крепежных элементов. Убедиться, что их острые концы

направлены вниз. Также убедиться, что крепежные элементы не имеют загрязнений

и не повреждены.

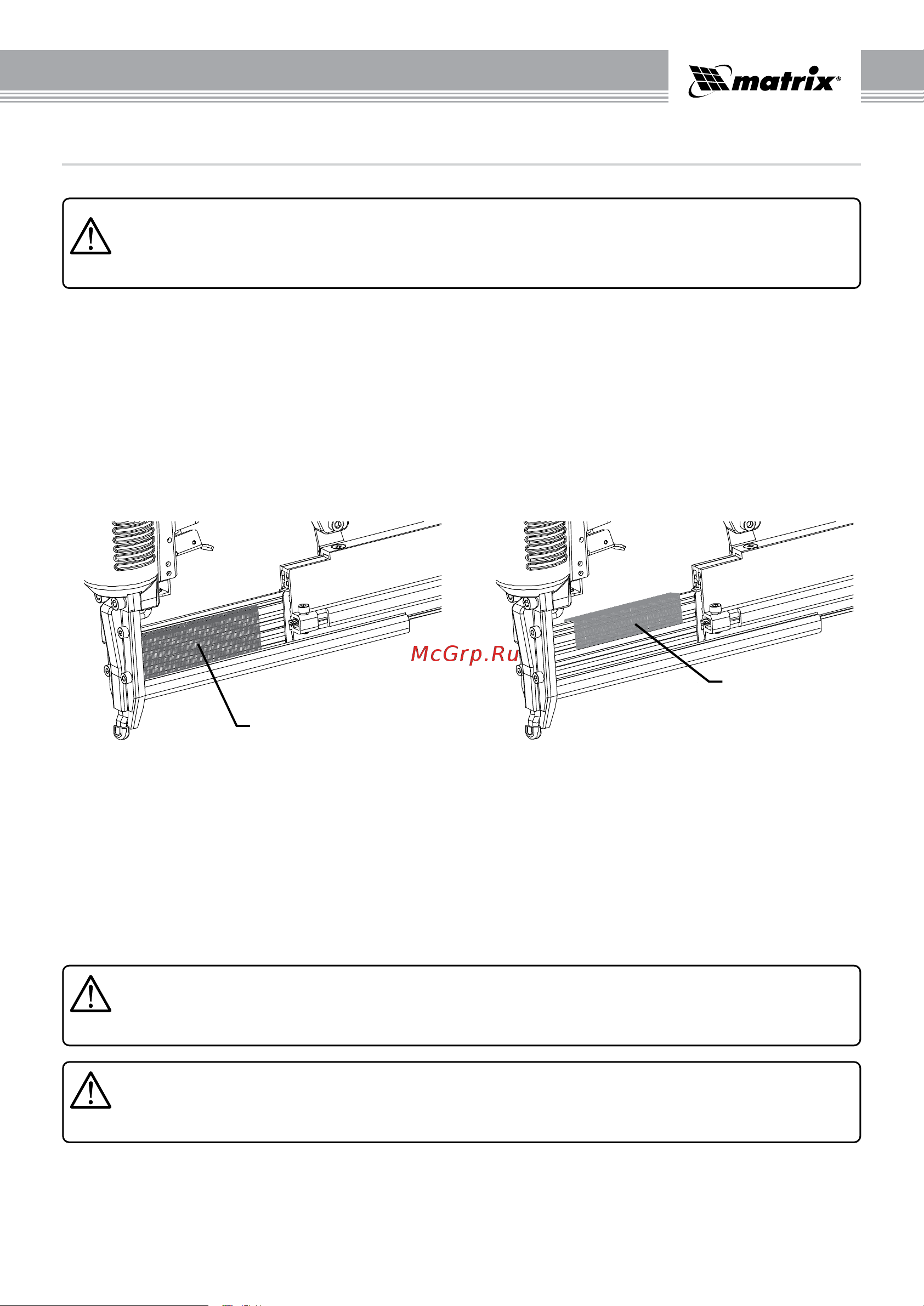

Правильная установка крепежных элементов в зависимости от типа показана на рис. 2, 3.

Гвоздь 18GA

Скоба 18GA

Рис. 3.Рис. 2.

Рис. 4. Рис. 5.

4. Задвинуть крышку магазина вперед до щелчка.

5. Подключить инструмент к источнику сжатого воздуха.

6. Поместить инструмент на рабочую поверхность, нажать на спусковую скобу.

7. После забивания одного крепежного элемента спусковая скоба освобождается. Пере-

местить инструмент на другое место и повторить операцию.

8. Проверить глубину проникновения крепежных элементов.

ВНИМАНИЕ!

Все работы по обслуживанию, зарядке инструмента проводятся при отклю-

ченном от инструмента воздушном шланге.

ВНИМАНИЕ!

Не допускается увеличивать давление свыше максимально допустимого

уровня 7,7 бар.

В случае если крепежный элемент застрял в канале выталкивания, необходимо выполнить
