НАЗНАЧЕНИЕ
Набор для выполнения различных работ с применением сжатого воздуха
в качестве источника энергии. Максимальное давление − 8 атмосфер, обо-
рудован встроенными регуляторами давления. Предназначен для бытового
и профессионального использования.
В состав набора входит:
1. Краскораспылитель с верхним бачком.
2. Пистолет для подкачки шин с манометром.
3. Пистолет для промывки и смазки.
4. Пистолет для продувки.
5. Шланг с быстросъемным соединением.
КРАСКОРАСПЫЛИТЕЛЬ С ВЕРХНИМ БАЧКОМ
Краскораспылитель предназначен для нанесения лакокрасочных материалов
с условной вязкостью в диапазоне от 15 до 30 по вискозиметру ВЗ-246 ГОСТ
9070-75 на изделия простой и средней групп сложности.
Технические характеристики
Диаметр сопла, мм 1,5
Объем бачка, л 0,75
Рекомендованный диапазон рабочего давления, атм 3–4
Максимально допустимое рабочее давление, атм 4
Потребление воздуха, л/мин. 200–350
Производительность по расходу материала, мл/мин. 250±20
Масса в сборе, г 610

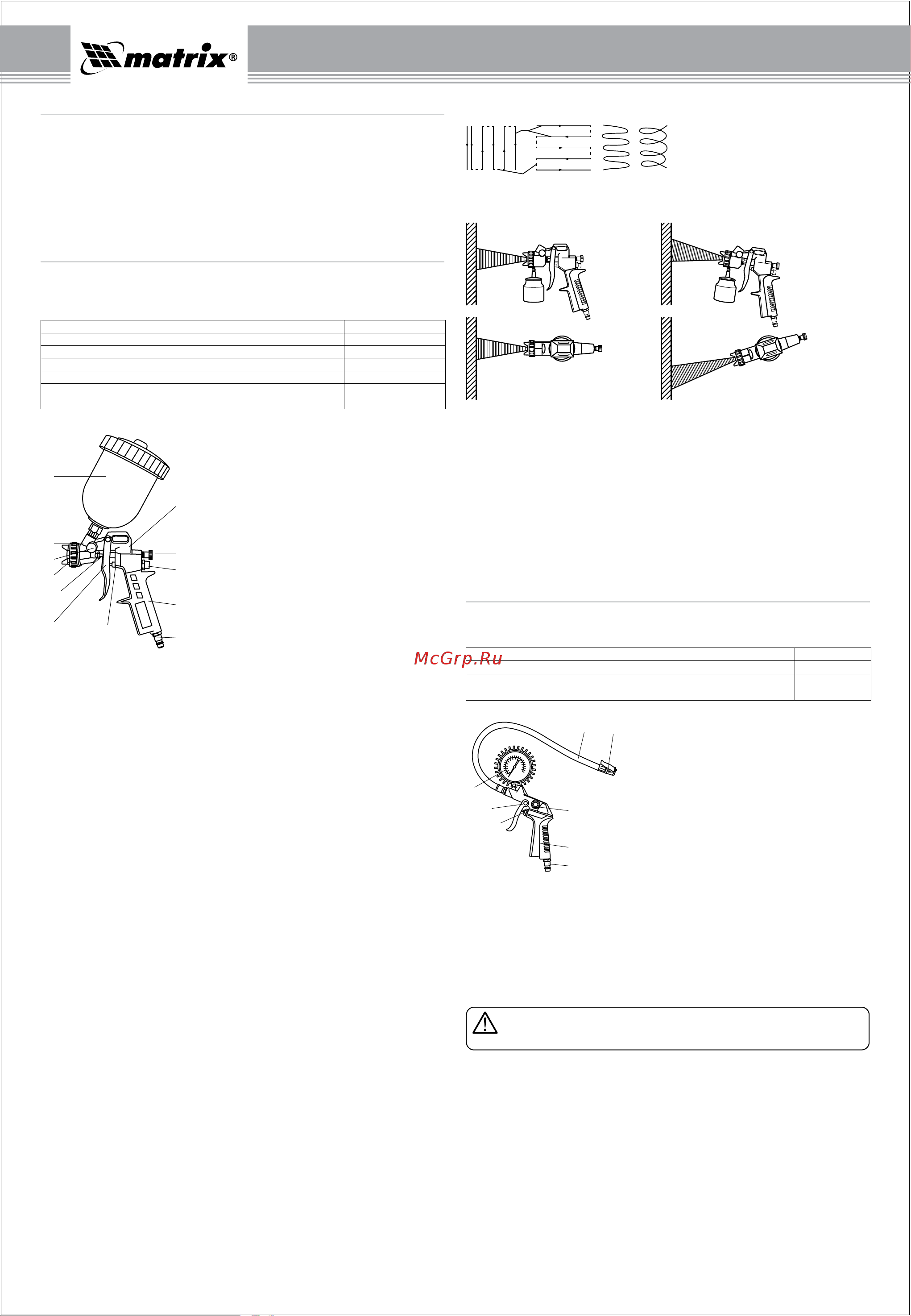

Устройство
2
3
4
1
5
6
7
8
9
12
11
10
1. Воздушная головка.
2. Гайка воздушной головки.
3. Винт для регулировки факела.
4. Бачок для распыляемого материала.
5. Корпус.
6. Винт для регулировки подачи материала.
7. Пробка воздушного клапана.
8. Рукоятка.
9. Штуцер.
10. Воздушный клапан.
11. Курок.
12. Игла.
Принцип работы
Краскораспылитель имеет верхний подвод лакокрасочного материала
и предназначен для работы от верхнего лакокрасочного бачка. Подающийся
из бачка лакокрасочный материал, выйдя сопла, измельчается потоком сжа-
того воздуха, вытекающего с большой скоростью из отверстий в воздушной
головке. В результате образуется окрасочный факел, состоящий из частиц
материала размером от 5 до 100 мкм.
Частицы оседают на окрашиваемой поверхности, формируя покрытие. Часть
распыленных частиц (как правило, наиболее мелких) не достигает поверхно-
сти изделия и уносится потоком воздуха, образуя окрасочный туман.
Подготовка к работе
При работе необходимо соблюдать требования безопасности.
При подготовке краскораспылителя к работе необходимо проверить:
• состояние и чистоту воздушной головки;
• состояние шланга и его соединение;
• герметичность бачка;
• исправность компрессора;
• герметичность работы воздушного клапана;
• герметичность работы запорной иглы, прокладок и сальников.
Порядок работы
• Установите давление воздуха в диапазоне 2,8–4 атмосферы при помощи
регулятора давления компрессора.
• Подключите краскораспылитель к компрессору посредством спирального
шланга и быстросъемного соединения.
• Продуйте воздушную магистраль кратковременным нажатием на курок.
• Разбавьте до нужной вязкости (в случае необходимости), тщательно пере-
мешайте и процедите распыляемый состав.
• Заправьте бак распыляемым составом на 2/3 объема.
• Установите режим работы краскораспылителя в зависимости от раство-
рителя, вязкости лакокрасочного материала (далее − ЛКМ) и требуемой
толщины покрытия. Для регулировки режима работы необходимо отре-
гулировать подачу воздуха (винт 3), материала (винт 6) и давление воздуха
в установленных пределах (регулятор компрессора). При регулировке рас-
пыление следует осуществлять на пробную поверхность. Следует помнить,
что качество покраски во многом определяется опытом работника, произво-
дящего окраску.
• В зависимости от направления перемещений краскораспылителя устано-
вите расположение факела путем поворота воздушной головки 1, предвари-
тельно ослабив гайку 2.
• После регулировки можно приступать к нанесению состава на изделие.
• Во время работы расстояние от краскораспылителя до окрашиваемой
поверхности должно составлять 180–300 мм в зависимости от вязкости рас-
пыляемого состава.
• Направление факела должно быть перпендикулярным поверхности. Пере-
мещение краскораспылителя следует производить, как показано на рис. 1.
• После окончания работы, а также при перерывах в работе краскораспыли-
тель необходимо промывать растворителем под давлением.
Перемещение краскораспылителя
1
2
правильно неправильно
рис. 1
1. Участки, на которых краскораспы-
литель включен.
2. Участки, на которых краскора-
спылитель выключен.
Положение краскораспылителя при окрашивании показано ниже.
правильно неправильно
Обслуживание
Промывка краскораспылителя растворителем, соответствующим ЛКМ, под
давлением осуществляется в следующем порядке:
• слейте остатки краски из бачка;
• промойте бачок растворителем;
• залейте чистый растворитель в бачок;
• распылите растворитель через сопло, как при окраске;
• снимите и промойте воздушную головку;
• продуйте сжатым воздухом в течение 1 мин.;
• протрите хлопчатобумажной тканью.
Краскораспылитель нельзя погружать полностью в чистящее средство!
Может произойти разрушение уплотнений и вымывание смазки.
Сопло подачи материала и воздушный колпачок не очищать твердыми
и острыми предметами!
ПИСТОЛЕТ ДЛЯ ПОДКАЧКИ ШИН С МАНОМЕТРОМ
Пистолет предназначен для подкачки шин транспортных средств и других
пневматических устройств под давлением до 8 атмосфер и его контроля.
Технические характеристики
Рекомендованный диапазон рабочего давления, атм 4-7
Максимально допустимое рабочее давление, атм 8
Длина соединительного шланга, мм 400
Масса, г 365
Устройство
12
3
8
5
4
6
7
1. Наконечник.
2. Гибкий шланг.
3. Манометр.
4. Стравливающий клапан.
5. Воздушный клапан.
6. Рукоятка.
7. Ш т уцер.
8. Курок.
Подготовка к работе
При работе необходимо соблюдать требования безопасности. При подго-
товке пистолета к работе проверить:
• состояние шланга и его соединение;
• герметичность прокладок и сальников;
• герметичность работы воздушного клапана;
• исправность компрессора.
Порядок работы
Перед накачиванием необходимо выяснить максимально допустимое давле-
ние, на которое рассчитано изделие. Это значение превышать нельзя.
ВНИМАНИЕ!
Превышение максимально допустимого давления может привести к взры-
ву и выходу изделия из строя.
Для предотвращения превышениямаксимально допустимого давления уста-
новка давления должна производиться с помощью регулятора компрессора.
• Подключите пистолет к компрессору посредством спирального шланга
и быстросъемного соединения.
• Придерживая наконечник одной рукой, продуйте воздушную магистраль
кратковременным нажатием на курок пистолета 8.
• Присоедините наконечник 1 пистолета к штуцеру накачиваемого колеса.
• Откройте подачу воздуха курком 8 и произведите накачивание, контролируя
давление по манометру 3.
• В случае если давление несколько превышено, излишки воздуха можно стра-
вить нажатием на кнопку стравливающего клапана 4.
После того как необходимое давление достигнуто, отсоедините наконеч-
ник 1 пистолета.
Обслуживание
Очистка корпуса пистолета осуществляется влажной хлопчатобумажной тка-
нью с последующим вытиранием насухо.
НАБОР ПНЕВМОИНСТРУМЕНТА
57304
