ДРЕЛЬ ПНЕВМАТИЧЕСКАЯ

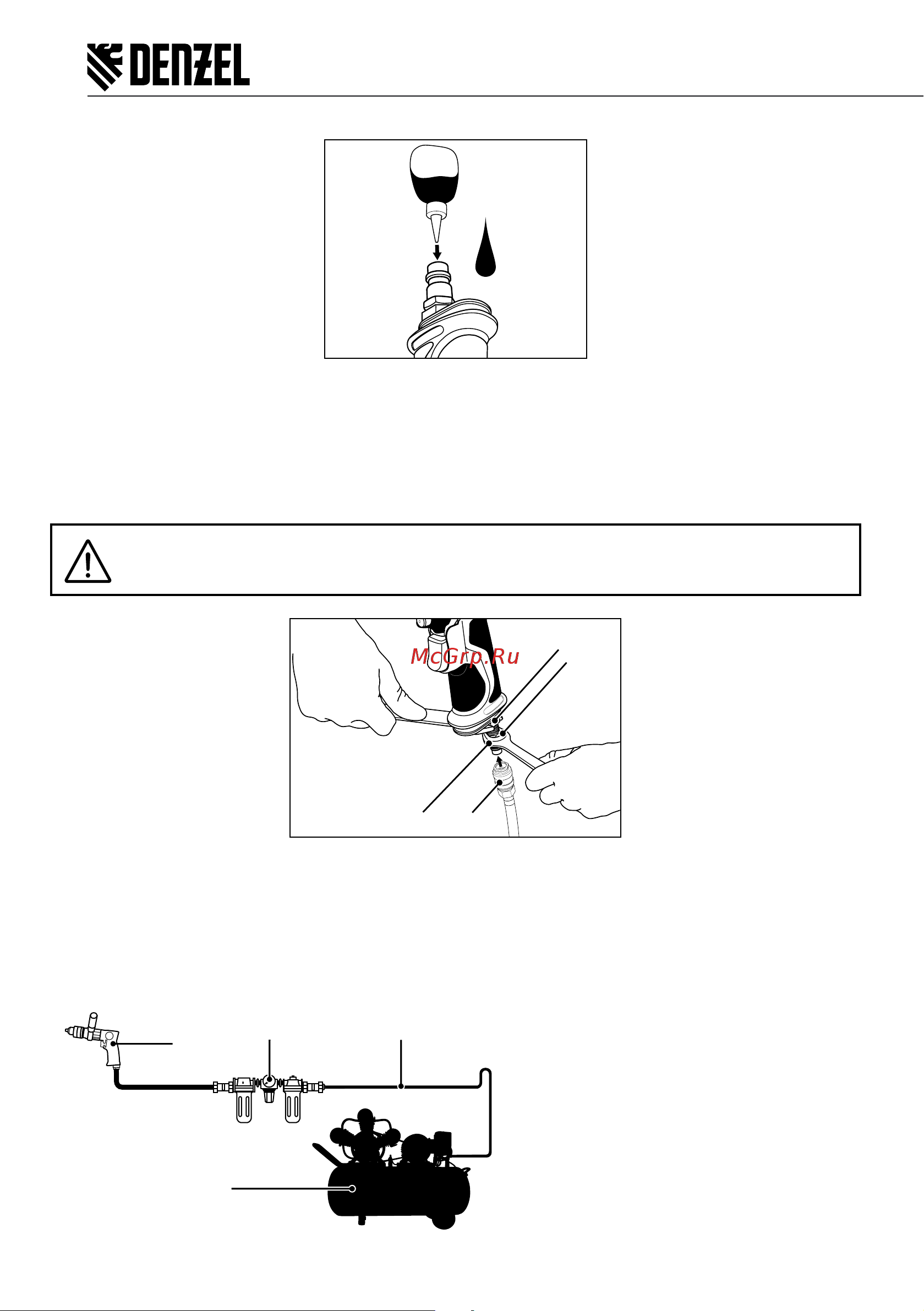

Рис. 3

Перед подключением шланга к инструменту продуйте его воздухом для удаления влаги из шланга.

Установите патрубок для присоединения шланга 2 (рис. 4) на входной штуцер 1 (рис. 4), придерживая

входной штуцер рожковым ключом 3 (рис. 4).

Подключите шланг для подачи воздуха 4 (рис. 4) к инструменту. Проверьте надежность и герметичность

соединения.

ВНИМАНИЕ!

Подвод воздуха должен осуществляться шлангом с внутренним диаметром не менее 10 мм!

Рис. 4

Дрель предназначена для работы с чистым сухим воздухом. Для предотвращения коррозии и прежде-

временного износа устройства следует использовать в воздушной линии блок подготовки воздуха –

фильтр-лубрикатор. Использование устройства без смазки и блока подготовки воздуха приведет к поломке.

Данная ситуация не будет являться гарантийным случаем. Рекомендованная схема пневматической

системы представлена на рис. 5.

1. Пневмоинструмент.

2. Блок подготовки воздуха

(регулятор-фильтр-лубрикатор).

3. Трубопровод сжатого воздуха.

4. Компрессор.

Рис. 5
