СЕКАТОР АККУМУЛЯТОРНЫЙ

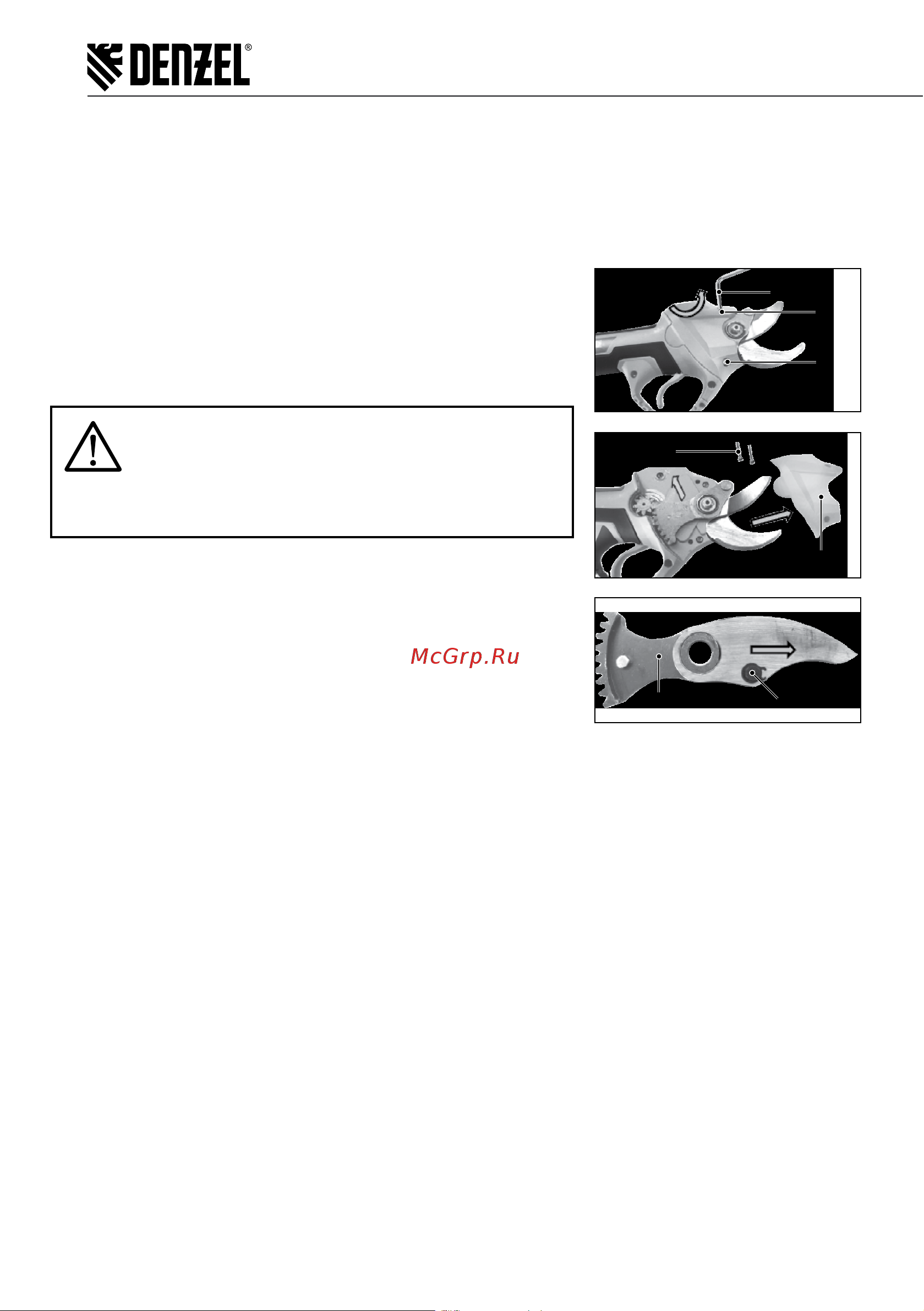

4. Открутите два винта 1 (рис. 10) с помощью шестигранного ключа, вращая их против часовой стрелки.

Снимите защитную крышку 3 (рис. 10). Снимите подвижную часть режущего узла (зубчатый сектор

и подвижное лезвие) в сборе.

5. Снимите стопорное кольцо 4 (рис. 10) штифта, соединяющего зубчатый сектор и подвижное лез-

вие, и разъедините детали.

6. Замените подвижное лезвие секатора на новое.

1. Винт крепления крышки

Рис. 10

2. Шестигранный ключ

3. Защитная крышка

4. Стопорное кольцо

5. Зубчатый сектор

ВНИМАНИЕ!

Используйте только оригинальное лезвие, постав-

ляемое в комплекте с секатором или приобретенное

в авторизованном сервисном центре. Использование

любых других лезвий может привести к травмам поль-

зователя и повреждению инструмента.

Установите новое подвижное лезвие и соберите устройство, вы-

полнив указанные выше действия в обратном порядке. При сборке

обратите внимание на следующие моменты:

1. Нанесите машинное смазочное масло на лезвие секатора, ось

подвижного лезвия и пропитайте маслом фетровую вставку у ос-

нования оси лезвия.

2. Установите зубчатый сектор в сборе с лезвием в любое удобное

положение на оси лезвия таким образом, чтобы зубчатый сектор

находился в зацеплении с приводной шестерней механизма.

При включении устройства сектор займет нужное положение ав-

томатически.

3. Убедитесь, что все резьбовые соединения и винты крепления надежно затянуты. После установки

лезвия отрегулируйте зазор между лезвиями. (См. «Регулировка зазора лезвия».)

Регулировка зазора лезвия

После замены лезвия или через 10-15 часов работы отрегулируйте зазор межу лезвиями следующим

образом.

1. Переведите секатор в рабочий режим (лезвия режущего узла разомкнуты), переведите выключатель

питания 8 (рис. 1) в положение «Выключено»/ «0» и снимите аккумуляторную батарею.

2. Ослабьте винт с шестигранным шлицем (3 на рис. 1, 1 на рис. 9), вращая его против часовой стрелки

шестигранным ключом размером 2,5 мм.

3. Отрегулируйте зазор между лезвиями, вращая гайку 3 (рис. 9) таким образом, чтобы он был мини-

мальным, но лезвия сохраняли подвижность относительно друг друга.

4. Затяните винт с шестигранным шлицем (3 на рис. 1, 1 на рис. 9).

5. Проверьте корректность работы режущего узла. При холостом ходе лезвие должно двигаться плавно,

без заеданий.

Внимание! Слишком сильно стянутые между собой лезвия приводят к перегрузке двигателя и скорому

разряду аккумуляторной батареи, большой зазор между лезвиями приводит к замятию разрезаемого

материала (ветви).

Для поддержания безопасности и надежности работы секатора ремонт, любое другое обслуживание

или регулировка должны выполняться авторизованными сервисными центрами Denzel, исключительно

с использованием оригинальных запасных частей.
