2.2. Гидравлическое подключение
Внимание! Установка предохранительного клапана, входящего в комплект поставки, является
обязательным требованием.
Запрещается устанавливать любую запорную арматуру между предохранительным клапаном и входом
холодной воды в водонагреватель, а также блокировать сливное отверстие предохранительного клапана.
Подсоединение водонагревателя к системе водоснабжения должно осуществляться при помощи
разъемных соединений.
Стандартное подсоединение
2.2.1. Предохранительный клапан (А рис. 2), входящий в комплект поставки, необходимо установить на входе
холодной воды в водонагреватель (помечен синим кольцом).
2.2.2. Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью
трубы или гибкого шланга.
2.2.3. Подсоедините к выходу горячей воды из водонагревателя (помечен красным кольцом) трубу или гибкий
шланг для отвода горячей воды к месту водоразбора.
2.2.4. Для удобства обслуживания рекомендуется установить тройник с запорным краном (В рис. 2) между входом
холодной воды в водонагреватель и предохранительным клапаном.
Это позволит слить воду из водонагревателя, не демонтируя предохранительный клапан.
2.2.5. Для облегчения доступа воздуха в бак при сливе воды рекомендуется установить тройник с запорным
краном на выходе горячей воды из водонагревателя.
2.2.6. При давлении водопроводной сети выше 5 бар необходимо установить перед предохранительным клапаном
редуктор давления воды.
2.2.7. Устройство не рассчитано на работу с водой, жесткостью менее 12°F. При воде с жесткостью выше 25°F,
для уменьшения образования накипи и вероятности выхода из строя нагревательного элемента, необходимо
использовать умягчитель. При этом жесткость воды не должна опускаться ниже 15°F.
Подсоединение к открытому резервуару с водой
2.2.8. Вода поступает в водонагреватель самотеком из резервуара. При этом резервуар должен находиться выше
2 метров от верхней точки водонагревателя. При данном варианте подсоединения предохранительный клапан не
обязателен.
2.3. Электрическое подключение
Внимание! Электромонтаж прибора должен выполнять квалифицированный специалист с
соблюдением правил техники безопасности. Фирма-изготовитель не несет ответственности за
повреждения прибора вследствие неправильного заземления или неправильных параметров
источника электропитания.
2.3.1. Если прибор поставляется с электрическим кабелем и вилкой - просто подключите его к источнику
электропитания.
2.3.2. Если водонагреватель поставляется без кабеля электропитания, для подключения к сети электроснабжения
используйте кабель соответствующего типа (тип H05VV-F 3х1,5 мм
2
, Ø 8,5мм). Снимите крышку водонагревателя.
Проденьте кабель электропитания в отверстие, находящееся в крышке прибора и присоедините к клеммам на
термостате. Затем каждый провод должен быть зафиксирован соответствующим винтом.
2.3.3. Водонагреватель должен быть заземлен. Схема заземления должна обеспечивать отсутствие электрического
потенциала на корпусе водонагревателя. Провод заземления (желто-зеленого цвета) следует подсоединить к клемме,
обозначенной символом
. Закрепите кабель электропитания с помощью кабельных зажимов.
Убедитесь, что параметры источника электропитания соответствуют техническим характеристикам
водонагревателя, указанным на идентификационной табличке.
А
B
C
2.2. Гидравлическое подключение
Внимание! Установка предо ранительного клапана, входящего в комплект поставки, является обязательным
требованием.
Запрещается устанавливать любую запорную арматуру между предохранительным клапаном и в одом в
бак, а также блокировать сливное отверстие предо ранительного клапана.
Подсоединение водонагревателя к системе водоснабжения должно осуществляться при помощи разъемны
соединений.
Стандартное подсоединение (рис. 1)
2.2.1. Предохранительный клапан, входя ий в комплект поставки, необходимо установить на входе холодной воды в
водонагреватель (помечен синим кольцом). Предохранительный клапан рекомендуется заворачивать не более чем
на 3-4 оборота, обеспечив герметичность любым водоизолирующим материалом.
2.2.2. Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помо ью трубы
или гибкого шланга.
2.2.3. Подсоедините к выходу горячей воды из водонагревателя (помечен красным кольцом) трубу или гибкий шланг
для отвода горячей воды к месту водоразбора.
2.2.4. Для удобства обслуживания рекомендуется установить тройник сзапорным краном между входом холодной
воды в водонагреватель и предохранительным клапаном.
Это позволит слить воду из водонагревателя, не демонтируя предохранительный клапан.
2.2.5. Для облегчения доступа воздуха в бак при сливе воды рекомендуется установить тройник с запорным краном
на выходе горячей воды из водонагревателя.
2.2.6. При давлении водопроводной сети выше 5 бар необходимо установить перед предохранительным клапаном
редуктор для понижения давления.
Подсоединение к открытому резервуару с водой (рис. 2)
2.2.7. Вода поступает в водонагреватель самотеком из резервуара. Для этого тройник развода воды из резервуара на
водонагреватель и прочие нужды до
лжен быть выше верхней точки водонагревателя. При данном варианте
подсоединения предохранительный клапан не обязателен.
2.3. Электрическое подключение
Внимание! Электромонтаж прибора должен выполнять квалифицированный специалистссоблюдением
правил те ники безопасности. Фирма-изготовитель не несет ответственности за повреждения прибора
вследствие неправильного заземления или неправильны параметров источника электропитания.
2.3.1. После заполнения бака водонагревателя водой и проверки герметичности системы – включите электрическую
вилку водонагревателя в розетку.
2.3.2. Если водонагреватель поставляется без кабеля электропитания, для подключения к сети электроснабжения
используйте кабель соответствующего типа (тип H05VV-F 3х1,5 мм², Ø 8,5 мм). Проденьте кабель электропитания в
отверстие, находящееся в крышке прибора и присоедините к клеммам натермостате. Затем каждый провод должен
быть зафиксирован соответствую им винтом.
2.3.3. Водонагреватель должен быть заземлен. Провод заземления (желто-зеленого цвета) следует подсоединить к
клемме, обозначенной символом . Закрепите кабель электропитания с помощью кабельных зажимов.
2.3.4. Убедитесь, что параметры источника электропитания соответствуют техническим характеристикам
водонагревателя, указанным на идентификационной табличке.

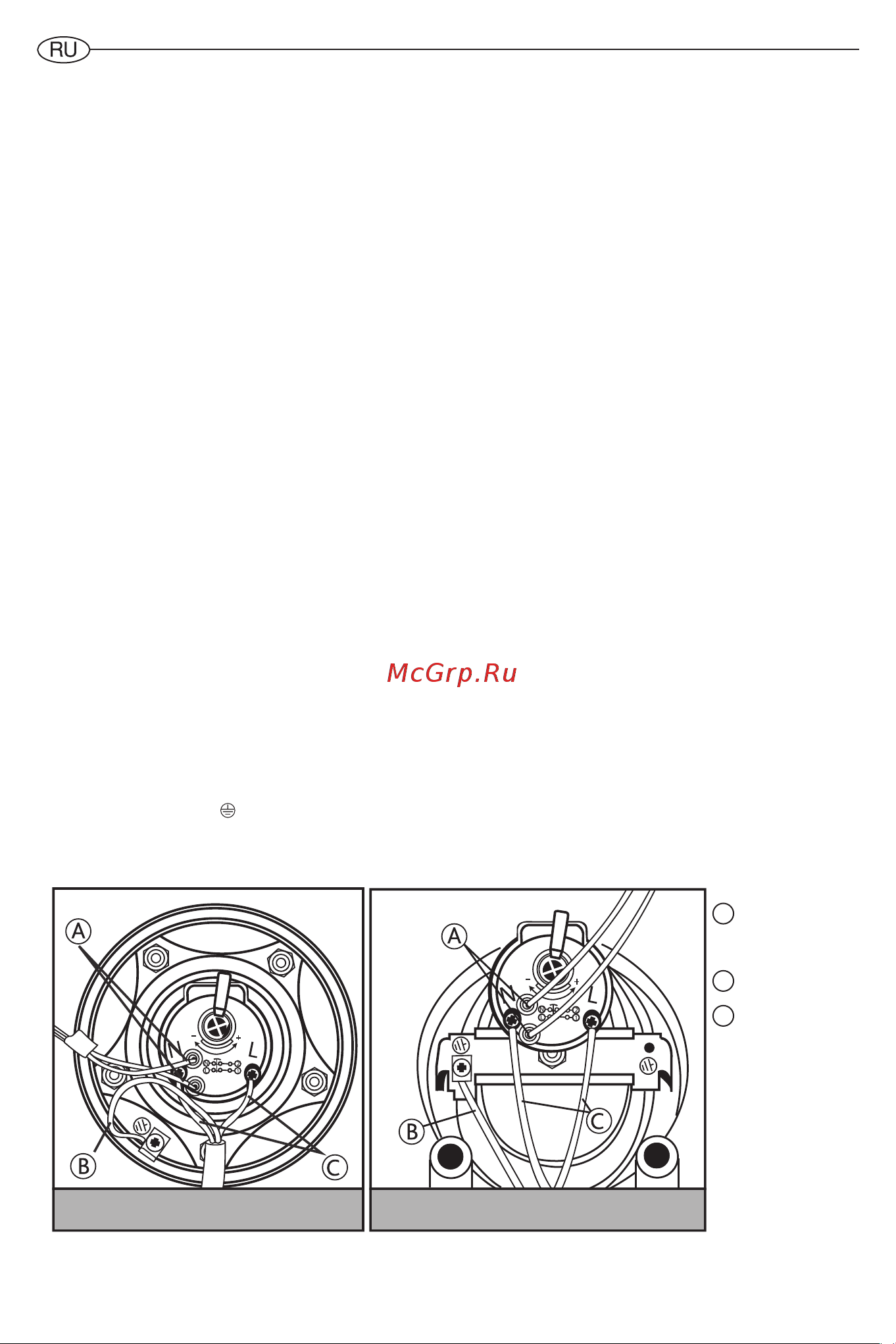

Контакты
индикаторной
лампы
Заземление
Электропитание
Фланец на 5-ти болтах Автоклавный фланец
2.2. Гидравлическое подключение
Внимание! Установка предохранительного клапана, входящего в комплект поставки, является
обязательным требованием.
Запрещается устанавливать любую запорную арматуру между предохранительным клапаном и входом
в бак, а также блокировать сливное отверстие предохранительного клапана.
Подсоединение водонагревателя к системе водоснабжения должно осуществляться при помощи
разъемных соединений.
Стандартное подсоединение (рис. 1)
2.2.1. Предохранительный клапан, входящий в комплект поставки, необходимо установить на входе холодной воды
в водонагреватель (помечен синим кольцом). Предохранительный клапан рекомендуется заворачивать не более
чем на 3-4 оборота, обеспечив герметичность любым водоизолирующим материалом.
2.2.2. Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью
трубы или гибкого шланга.
2.2.3. Подсоедините к выходу горячей воды из водонагревателя (помечен красным кольцом) трубу или гибкий
шланг для отвода горячей воды к месту водоразбора.
2.2.4. Для удобства обслуживания рекомендуется установить тройник с запорным краном между входом холодной
воды в водонагреватель и предохранительным клапаном.
Это позволит слить воду из водонагревателя, не демонтируя предохранительный клапан.
2.2.5. Для облегчения доступа воздуха в бак при сливе воды рекомендуется установить тройник с запорным кра-
ном на выходе горячей воды из водонагревателя.
2.2.6. При давлении водопрово
дной сети выше 5 бар необходимо установить перед предохранительным клапаном
редуктор для понижения давления.
Подсоединение к открытому резервуару с водой (рис. 2)
2.2.8.
Вода поступает в водонагреватель самотеком из резервуара. При данном варианте подсоединения предохрани-
тельный клапан не обязателен.
2.3. Электрическое подключение
Внимание! Электромонтаж прибора должен выполнять квалифицированный специалист с
соблюдением правил техники безопасности. Фирма-изготовитель не несет ответственности за
повреждения прибора вследствие неправильного заземления или неправильных параметров
источника электропитания.
2.3.1.
Если прибор поставляется с электрическим кабелем и вилкой - просто подключите его к источнику электропитания.
2.3.2.
Если водонагреватель поставляется без кабеля электропитания, для подключения к сети электроснабжения
используйте кабель соответствующего типа (тип H05VV-F 3x1,5 мм
, Ø 8,5 мм). Снимите крышку водонагревателя.
Проденьте кабель электропитания в отверстие, находящееся в крышке прибора и присоедините к клеммам на термоста-
те. Затем каждый провод должен быть зафиксирован соответствующим винтом.
2.3.3.
Водонагреватель должен быть заземлен. Схема заземления должна обеспечивать отсутствие электрического
потенциала на корпусе водонагревателя. Провод заземления (желто-зеленого цвета) следует подсоединить к клемме,
обозначенной символом
. Закрепите кабель электропитания с помощью кабельных зажимов.
Убедитесь, что параметры источника электропитания соответствуют техническим характеристикам
водонагревателя, указанным на идентификационной табличке.
12
2.2.7. Устройство не рассчитано на работу с водой, жесткостью менее 12°F. При воде с жесткостью выше 25°F,
для уменьшения образования накипи и вероятности выхода из строя нагревательного элемента, необходимо
использовать умягчитель. При этом жесткость воды не должна опускаться ниже 15°F.
10
