УСТРОЙСТВО ПИЛЫ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
20
21
22
23
18
1. Основание
2. Струбцина
3. Ручка
4. Шкала
5. Каретка
6. Ось направляющая (2
шт.)
7. Винт
8. Силовой узел
9. Кожух-пылесборник
10. Выключатель (кнопка
пуска)
11. Рукоятка
12. Пильный диск
13. Кожух защитный
14. Указатель
15. Кронштейн
16. Упор
17. Ручка
18. Клавиша
19. Указатель
20. Шкала
21. Стол поворотный
22. Винт
23. Удлинитель стола (2
шт.)

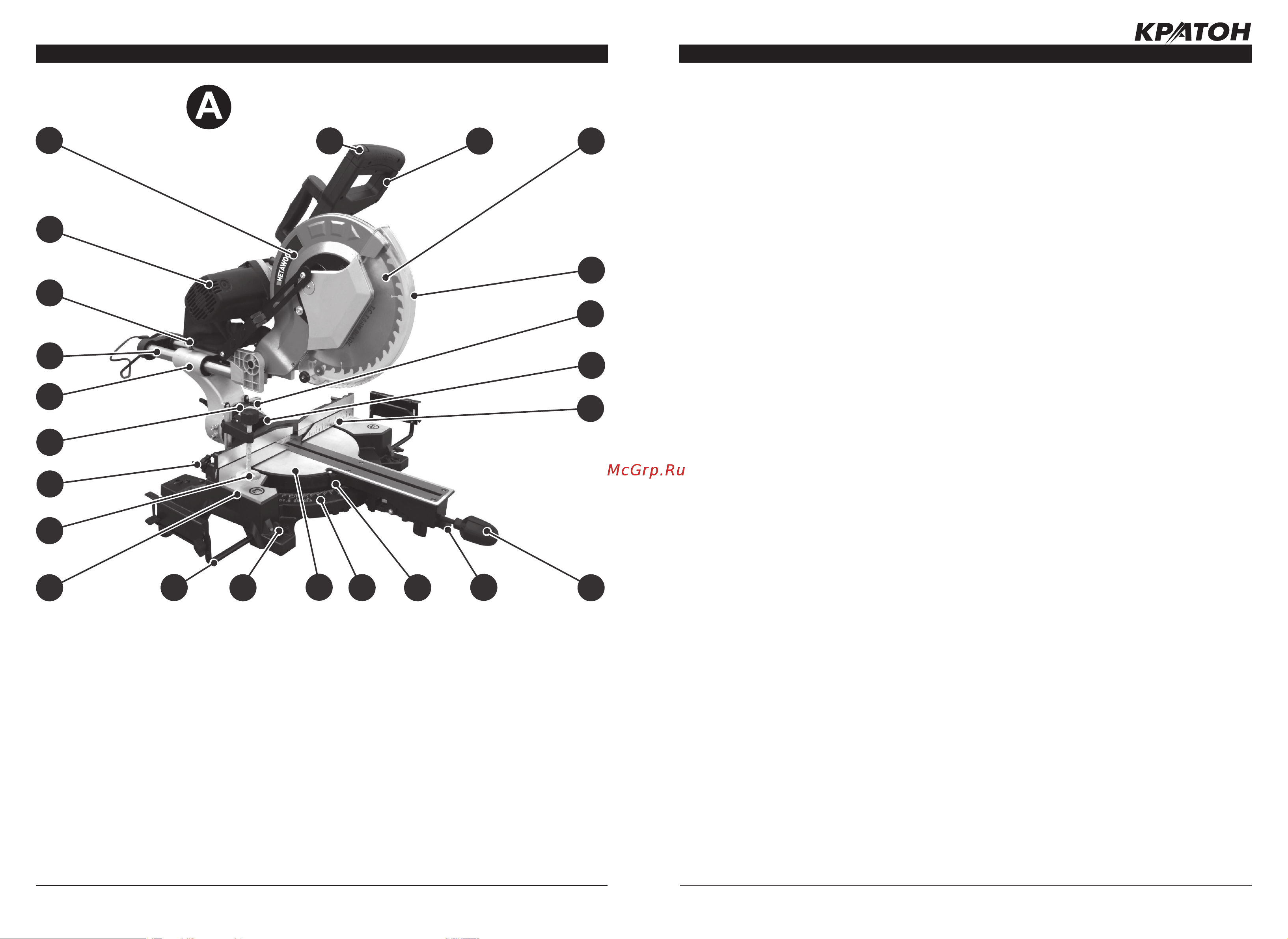

Рисунок А — общий вид пилы.
УСТРОЙСТВО ПИЛЫ
Устройство и принцип работы пилы
Общий вид пилы показан на рисунке А,
ее подробное устройство представлено
на схеме сборки (см. приложение Б). На
поворотном столе 21 смонтированы: ка-
ретка 5 с направляющими осями 6 и си-
ловом узлом 8, и другие узлы и детали.
Стол поворотный 21 с вышеперечислен-
ными узлами и деталями пилы закреплен
на основании 1 так, что имеет возмож-
ность поворота вокруг своей вертикаль-
ной оси на определенный угол.
Шарнирный узел, расположенный в
кронштейне 15 позволяет производить
регулировку положения силового узла 8
на необходимый угол наклона. Настройку
пилы на необходимый угол наклона сило-
вого узла 8 выполняют при помощи ручки
3. Угол наклона силового узла 8 опреде-
ляют по шкале 4 и указателю 14.
Направляющие оси 6 позволяют осу-
ществлять продольное горизонтальное
перемещение силового узла 8 относи-
тельно каретки 5, а, следовательно, и по-
воротного стола 21, что используется при
распиле широких заготовок. Для фикса-
ции направляющих осей 6 в каретке 5 при
горизонтальном перемещении силового
узла 8 предусмотрен винт 7.
Шарнирное соединение между сило-
вым узлом 8 и опорой, расположенной в
передней части узла «направляющие оси
6 и каретка 5» позволяет производить ра-
бочий ход — опускание в ручном режиме
силового узла 8 с помощью рукоятки 11.
Возврат силового узла 8 в верхнее по-
ложение осуществляется автоматически
при помощи специального пружинного
механизма.
На шпинделе силового узла 8 закреплен
режущий инструмент пилы пильный
диск 12. Для возможности замены пиль-
ного диска 12 предусмотрен специальный
фиксатор, который позволяет заблокиро-
вать шпиндель силового узла 8.
Кожух защитный 13 защищает поль-
зователя от травм и от случайного со-
прикосновения с пильным диском 12.
Конструкция пилы автоматически обе-
спечивает необходимый безопасный угол
раскрытия защитного кожуха 13 при пиле-
нии заготовки.
Для базирования и закрепления заго-
товки при поперечном пилении предусмо-
трен упор 16 и струбцина 2. В отверстия
основания 1 можно установить удлините-
ли стола 23, используемые при пилении
длинных заготовок. Удлинители стола 23
фиксируются в необходимом положении
винтами 22.
Для отвода и отсоса древесной струж-
ки образующейся при пилении заготовки
пила оборудована кожухом-пылесборни-
ком 9 с присоединительным патрубком. К
присоединительному патрубку, при отсут-
ствии пылесборного мешка можно присо-
единить пылесос. Кожух-пылесборник 9
выполняет также функцию стационарного
защитного кожуха.
Для выполнения поперечного пиления
под углом используется возможность по-
ворота стола поворотного 21 вокруг его
вертикальной оси на заданный угол. По-
ворот стола поворотного 21 выполняется
при помощи ручки 17. Фиксация стола по-
воротного 21 в необходимом положении
осуществляется при помощи клавиши 18,
угол его поворота контролируется по шка-
ле 20 и указателю 19.
При помощи специальной клавиши (см.
схему сборки) выполняют расстопорение
кожуха защитного 13 кинематически (при
помощи привода) связанного с силовым
узлом 8. Для предотвращения травм при
случайном пуске пилы, в верхнем край-
нем положении происходит автоматиче-
ское стопорение защитного кожуха 13 и
силового узла 8.
Электропитание к станку подводится по-
средством сетевого электрокабеля с вил-
кой (см. схему сборки). Включение пилы
в работу осуществляется выключателем
10. Пила оснащена лазерным указателем
(см. схему сборки), луч которого указыва-
