Отметьте следующие точки:

●

Точки (1) на горизонтальной линии A, на расстоянии 40 мм вправо и влево от

осевой линии.

Точки (2) на вертикальной линии B, на осевой линии и на расстоянии 80 (135

опционально) мм вправо и влево от нее.

Точки (3) на горизонтальной линии C, на расстоянии 112,5 мм вправо и влево от

осевой линии.

Убедитесь, что все точки лежат на прямой и выровнены горизонтально по

уровню.

●

Установите кронштейны (опция):

Просверлите отверстия в точках (1) (2) (3) при помощи сверла или бура Φ10 мм.

Установите дюбели 11 в отверстия (1) (2) (3).

Прикрепите кронштейн 20 к стене при помощи 3 саморезов 10 (5 x 50), идущих в

комплекте.

Прикрепите кронштейн для кожуха воздуховода 21 при помощи 2 саморезов 10

(5 x 50), идущих в комплекте.

●

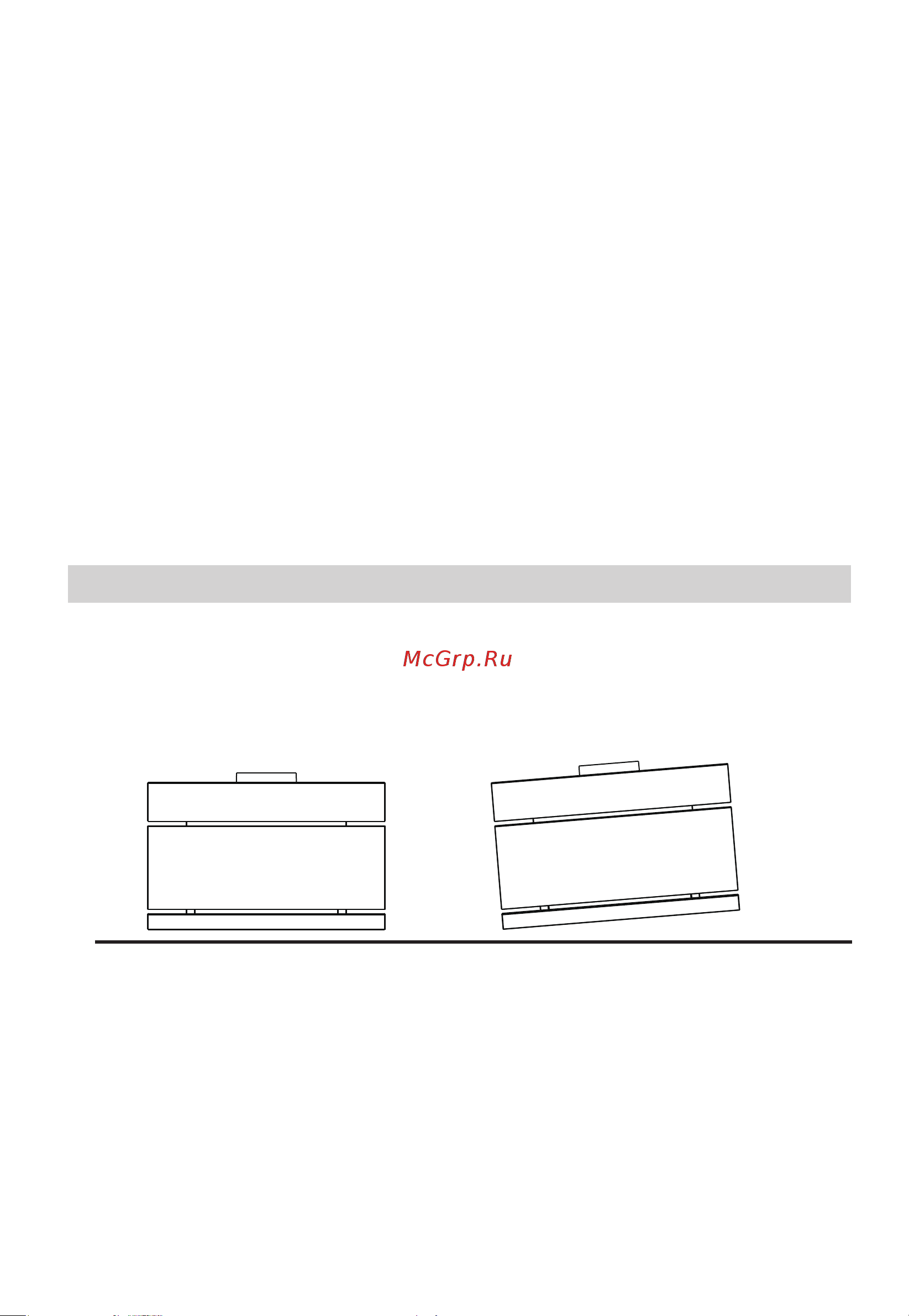

Подвешивание корпуса вытяжки

Правильно

Неправильно

Откройте панель.

Снимите металлический жироулавливающий фильтр, держась за его ручки.

Подвесьте корпус вытяжки на кронштейн 20.

Убедитесь, что вытяжка висит строго горизонтально по уровню.

●

Изнутри корпуса завинтите саморезы 10 в дюбели 11 в точках (3).

Установите фильтр обратно в корпус.

Закройте панель.
