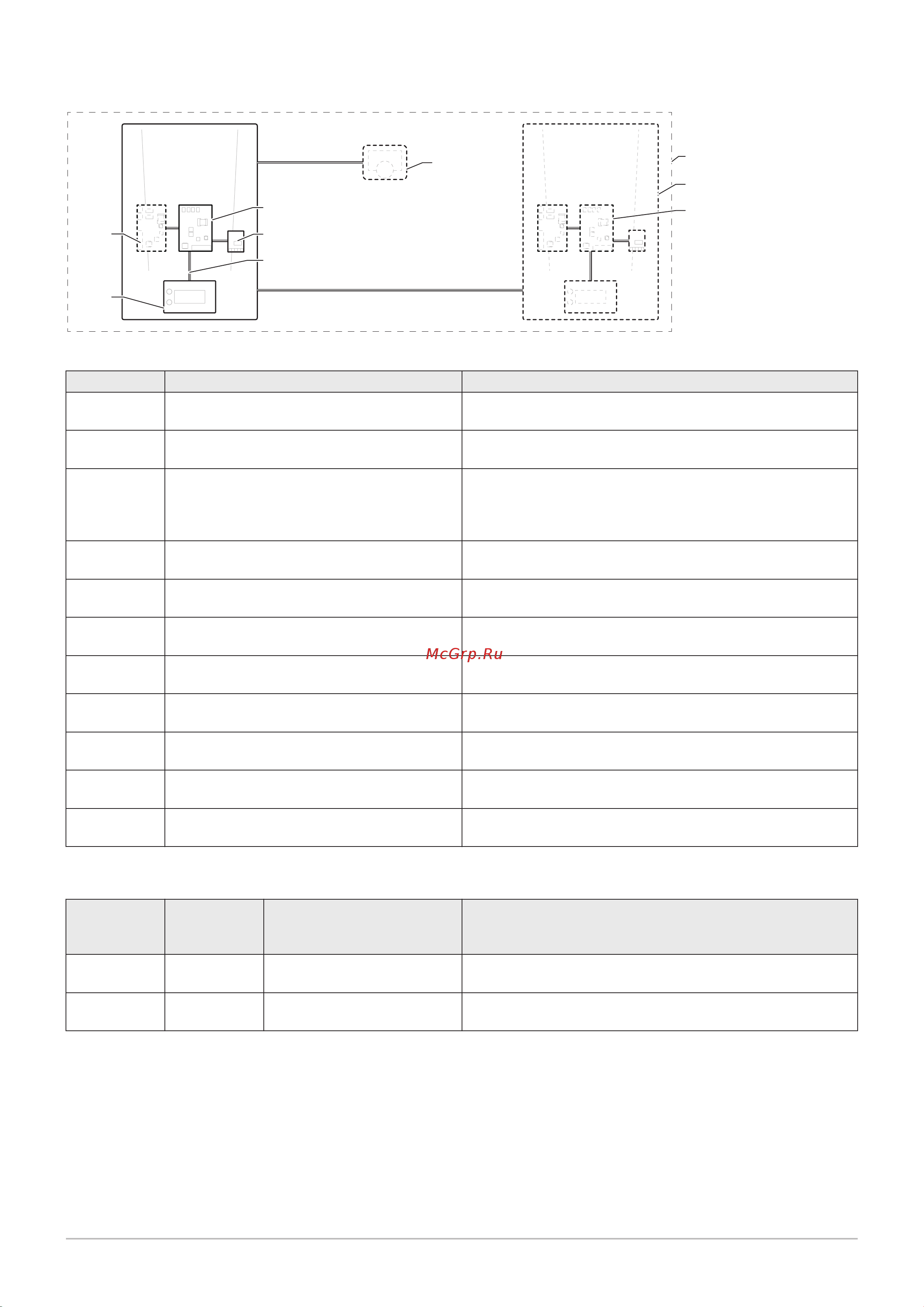

Рис.3 Общий пример
AD-3001366-01
CB
CU
B
A
C
L-Bus
SCB
MK
R-Bus
S-Bus
RU
Таб 2 Компоненты в примере
Пункт Описание Функция
CU Control Unit: Блок управления Блок управления управляет всеми основными функциями
оборудования.
CB Connection Board: Соединительная плата Соединительная плата используется для облегчения до
ступа ко всем разъёмам блока управления.
SCB Smart Control Board: Электронная плата
расширения (дополнительное оборудова
ние)
Плату расширения можно установить на оборудование
для обеспечения дополнительной функциональности, в
частности, подключения внутреннего водонагревателя
или создания нескольких зон.
MK Control panel: Панель управления и индика
ция
Панель управления представляет собой пользователь
ский интерфейс оборудования.
RU Room Unit: Датчик комнатной температуры
(например, термостат)
Датчик комнатной температуры используется для измере
ния температуры в эталонной комнате.
L-Bus Local Bus: Соединение между устройства
ми
Локальная шина обеспечивает соединение между устрой
ствами.
S-Bus System Bus: Соединение между оборудова
нием
Системная шина обеспечивает соединение между обору
дованием.
R-Bus Room unit Bus: Подключение к датчику ком
натной температуры
Шина датчика комнатной температуры обеспечивает сое
динение с датчиком комнатной температуры.
A Устройство Устройство представляет собой электронную плату, дисп
лей или датчик комнатной температуры.
B Оборудование Оборудование представляет собой набор устройств, объ
единенных одной L-Bus
C Система Система представляет собой набор оборудования, объ
единенного одной S-Bus
Таб 3 Специальные устройства предусмотрены в котле AMC Pro
Название, от
ображаемое
на дисплее
Версия про
граммного
обеспечения
Описание Функция
CU-GH08 01.07 Блок управления CU-GH08 Блок управления CU-GH08 управляет всеми основными
функциями котла AMC Pro.
HMI 02.01 Панель управления
Inicontrol 2
Inicontrol 2 представляет собой пользовательский интер
фейс котла AMC Pro.
3 Описание оборудования
7725160 - v.01 - 12062019 AMC Pro 15
