Важная информация

Когда циркуляционный насос управляется блоком управления

котлом, необходимо включить программу удаления воздуха

параметром AP101.

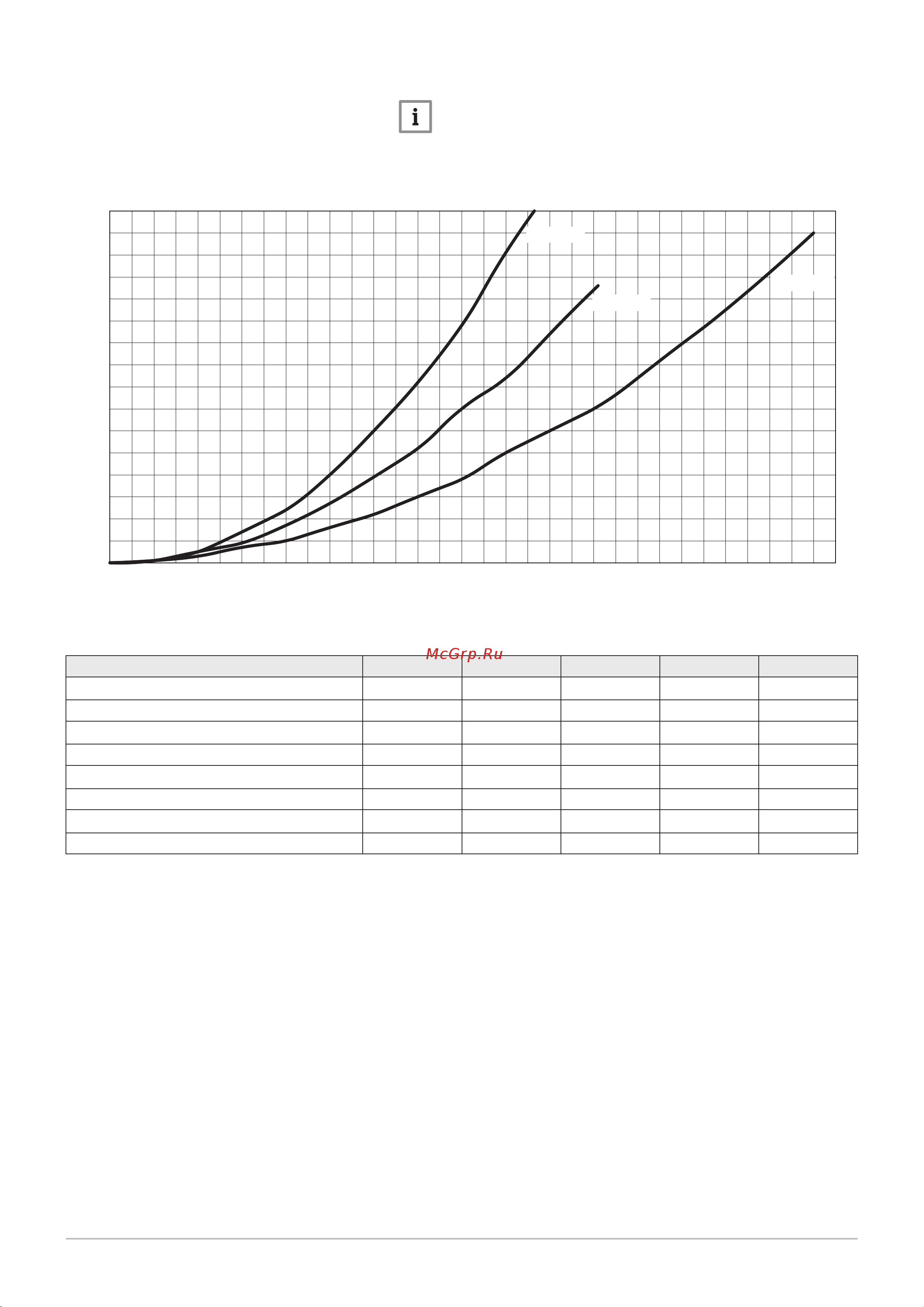

Рис.122 Гидравлическое сопротивление

AD-3001405-01

87653 421

100

200

300

400

500

600

700

800

30 / 45 kW 30 / 45 kW

55 / 65 kW 55 / 65 kW

90 / 115 kW 90 / 115 kW

Расход воды, м

/ч

Гидравлическое сопротивление, мбар

Таб 57 Данные номинального расхода

Единица 45 65 90 115

Q при ΔT = 10°C

/ч

3,50 5,28 7,20 9,0

H при ΔT = 10°C мбар 456 652 612 1000

Q при ΔT = 20°C

/ч

1,75 2,64 3,60 4,50

H при ΔT = 20°C мбар 114 163 153 250

Q при ΔT = 35°C

/ч

- - - 2,55

H при ΔT = 35°C мбар - - - 72

Q при ΔT = 40°C

/ч

0,90 1,32 1,80 недопустимо

H при ΔT = 40°C мбар 30 45 40 недопустимо

10 Технические характеристики
