Изготовитель:

ООО «Груп Атлантик Теплолюкс»

РОССИЯ 141008 г. Мытищи, Московская обл.,

Проектируемый проезд 5274, стр. 7.

Тел./факс: +7 495 728-80-80;

e-mail: garant@groupe-atlantic.com;

интернет: www.teploluxe.ru

1. НАЗНАЧЕНИЕ

Тарамдық экрандалған жылыту кабелі негізіндегі Теплолюкс Liberte жылыту

төсеніштері (бұдан әрі мәтін бойынша - «төсеніштер») тұрғын үй-жайларда

еденнің жайлы температурасын ұстап тұруға арналған. Төсеніштерді тек

плитка желімінің немесе цемент құм қоспасының қабатында қолдануға

рұқсат етіледі. Төсеніштерді ашық орнатуға тыйым салынады.

2. КОНСТРУКЦИЯСЫ,

ЖИЫНТЫҚТАЛЫМЫ ЖӘНЕ

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Төсеніштер екі күшейтілген филаменттік жіптердің көмегімен әйнекторға

бекітілген қос тарамдық экрандалған жылыту кабелінен тұрады.

Электр желісіне қосылу жылыту кабеліне герметикалық және механикалық

берік жалғағыш муфтамен қосылған орнату сымының көмегімен қамтамасыз

етіледі.

Жылыту кабелінің артқы жағында шеткі муфта орнатылған.

Номиналды кернеу – 230 В

Үлестік қуат – 150 Вт/м²

Төсеніш ені – 0,5 м

Орнату сымының ұзындығы – 2 м

Қорғау дәрежесі – IPX7

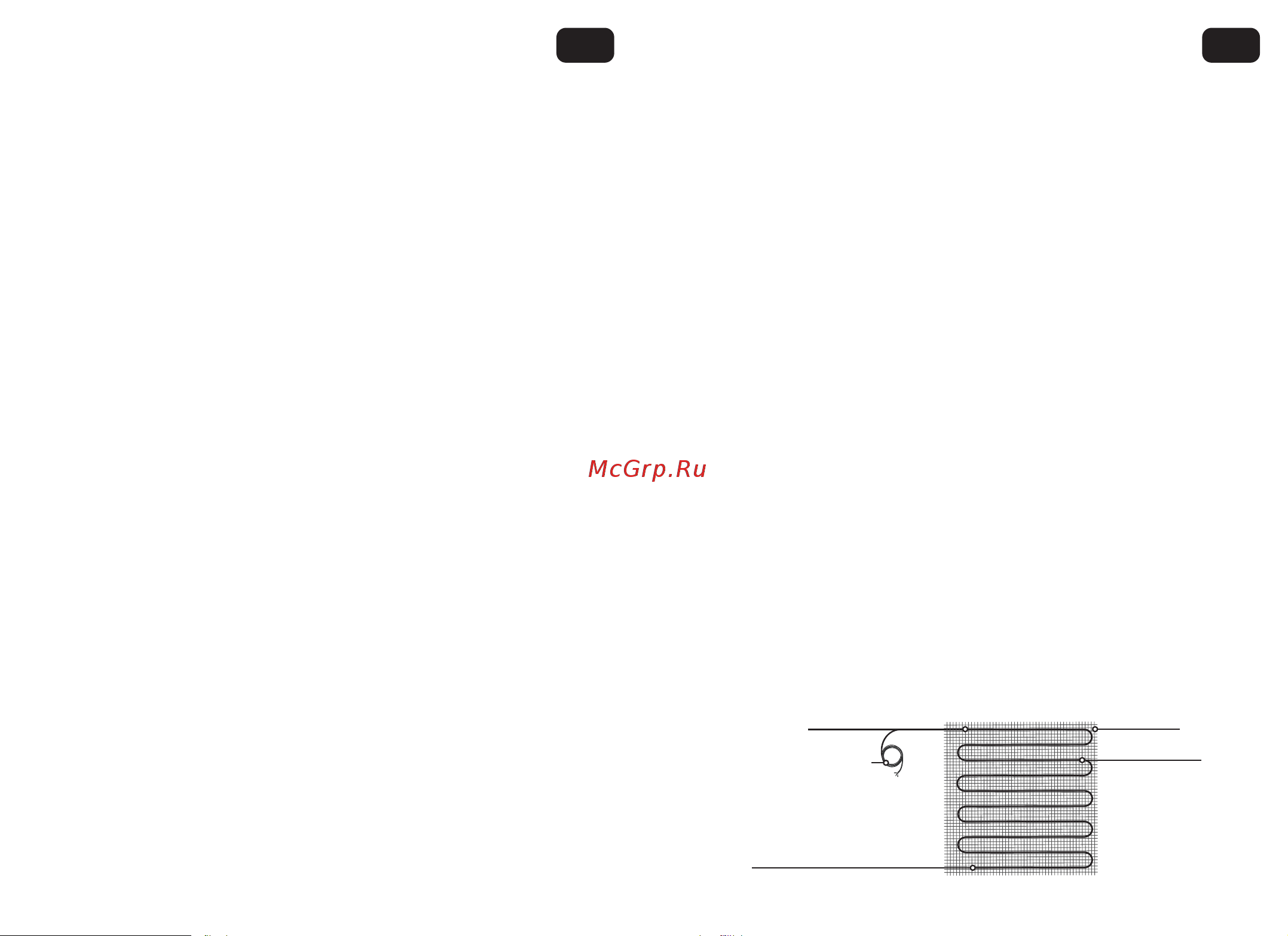

1-сур. Төсеніш конструкциясы

Жалғағыш муфта

Орнату сымы

(көк және қоғыр

сымдар - жылыту кабелінің

шығыстары, сары-жасыл

тарам - жерге қосу тарамы

Концевая

муфта

Әйнектор

Кабель

нагревательный
