Install the thermostatic regulator (with mains voltage turned off!)
in accordance with the accompanying instructions.
Mat-mains connection scheme is shown on Figure 2
5.

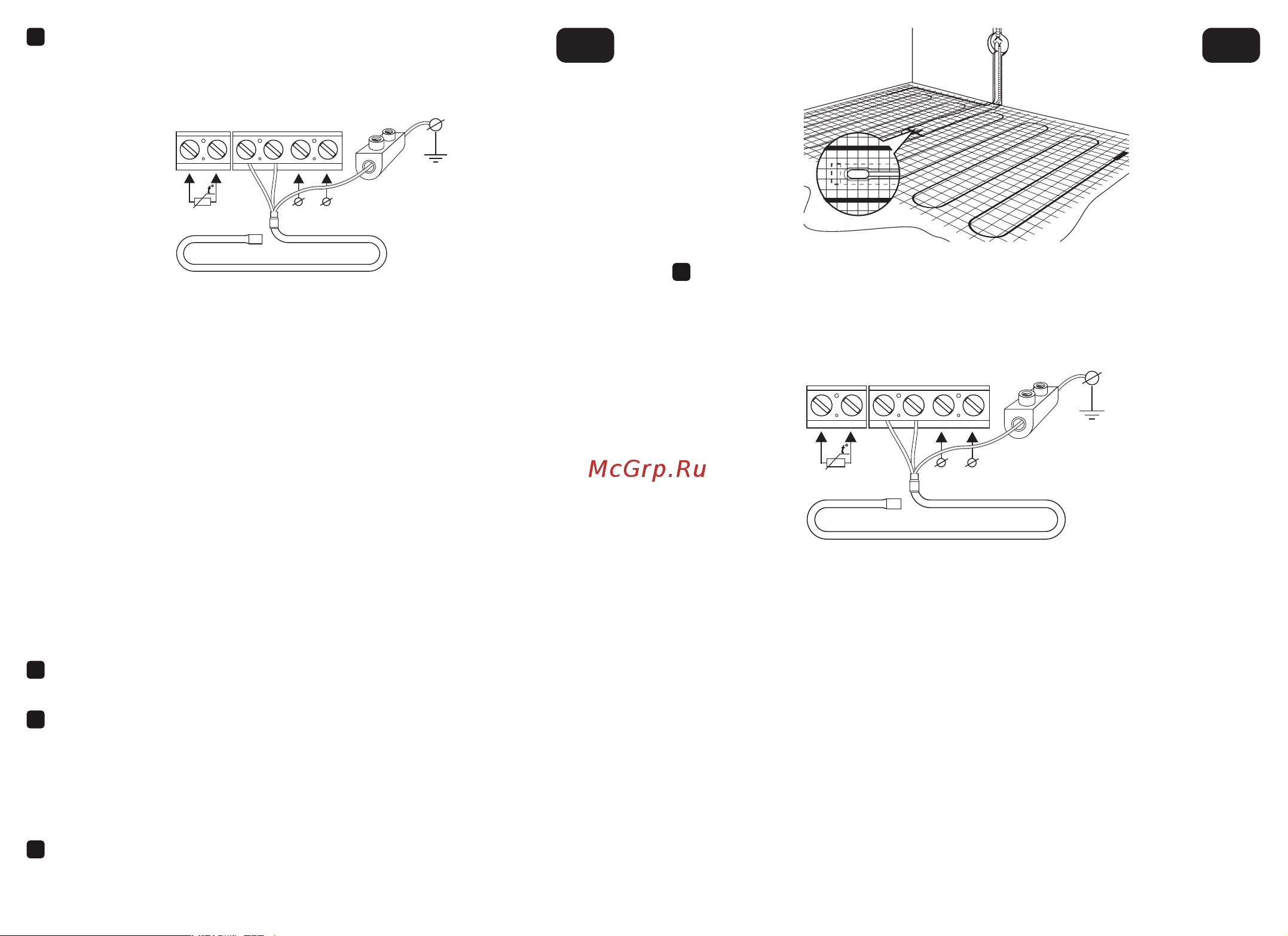

Fig. 2. Mat-mains connection scheme
For Teploluxe thermostatic regulators: the temperature sensor is connected to
terminals 1 and 2; supply voltage (AC 230 V) is applied to the terminals 5 and 6, with the
live wire (determined via an indicator) connected to terminal 6, and the neutral wire
connected to terminal 5.
During the connection of the mat note the insulation color of installation wire's cores:
yellow and green wire, which is earthing or «neutral», brown, and blue (cyan), which is
«load». The outputs of the heating mat are connected to the thermostatic regulators as
follows:
Brown insulation core is connected to terminal 3.
Blue insulation core is connected to terminal 4.
Screen output (the core in yellow and green insulation) must be connected to
the earthing circuit of the building.
–
–
–
Measure the resistance of the mat and the sensor, compare it with
the information provided in the user manual (passport).
Check electric connections: connection of the installation wire of the mat,
the sensor, and the power cables to the thermostatic regulator. After that, apply
voltage to the mat and turn the thermostatic regulator on to ensure that the
mat is heating. Then, turn the thermostatic regulator off and disconnect the
voltage from the mat.
Place the floor covering.
6.
7.
8.
16
twin-core heating cable
1 2 4 5 63
temperature
sensor
neutral phase
230 В ~
mains
earth
conductor
external
terminal
contact
EN
Терморегуляторду (тармактык чыңалууну өчүрүп!) тиркелген нускамага
ылайык орнотуңуз. Матты электр тармагына туташтыруу схемасы
2-сүрөттө келтирилген
5.
2-сүр. Матты электр тармагына туташтыруу схемасы
«Теплолюкс» терморегуляторлору үчүн температура билдиргичи 1 жана 2-
клеммаларына туташтырылат; азык чыңалуусу (өзгөрмөлүү 230 В) 5 жана 6-
клеммаларга, ал эми фазасы (индикатор менен аныкталат) 6-клеммага, ал эми
нөл 5-клеммага берилет.
Матты туташтырууда, орнотуу зымынын өзөктөрүнүн изоляциясынын
түстөрүнө көңүл буруңуз, мында сары-жашыл зым жердетүү же «нөл», күрөң,
көк (ачык көк) «жүктөм» болуп саналат.
Жылытуучу маттын чыгаргычтары терморегуляторго төмөнкүдөй
туташтырылат:
Эки өзөктүү жылытуучу кабель
1 2 4 5 63
Температура
билдиргичи
Нөл Фазасы
230 В ~
Тармакты
жердетүү
зымы
Тышкы
клеммалык
байланыш
57
KG
