4.3 Приборы ЭВАН-NEXT в соответствии с рис. 2 состоят из

следующих основных частей:

- котла в теплоизоляции (1) с входным (2) и выходным (3) патрубками с

наружной резьбой G1 (для ЭВАН-NEXT-3-14), или G1/ (для ЭВАН-NEXT-18-28),

д а т ч и к о м т е р м о р е г у л я т о р а ( 4 ) , а в а р и й н ы м с а м о в о з в р ат н ы м

термовыключателем (5), отключающим прибор при 92 С, и блоком ТЭНов (6);

- панели установочной (7), с размещенными на ней: зажимом заземления

(8) для подключения защитного проводника РЕ; зажимом винтовым (9),

служащим для подключения внешнего силового кабеля и циркуляционного

насоса; зажимом винтовым (10) для подключения датчика температуры воздуха,

реле коммутации (11) и предохранителем циркуляционного насоса (12);

- верхнего (13) и нижнего (14) кронштейнов;

- панели управления (15), с расположенными на ней выключателями

ступеней мощности (16) и терморегулятором с ручкой (17), служащим для

установки температуры нагрева теплоносителя.

4.4 ТЭНы изготовлены из нержавеющей стали. Гайка блока ТЭНов

герметизируется резиновым уплотнительным кольцом.

4.5 Для уплотнения ввода питающего кабеля прибор имеет гермоввод

(уплотнительную манжету).

4.6 Приборы ЭВАН NEXT-3-14 имеют один блок (6), состоящий из трех

ТЭНов равной мощности, ЭВАН NEXT-18, -24, -28 - два блока одинаковой

мощности, ЭВАН NEXT-21 - два блока разной мощности. ТЭНы в приборах до 9

кВт включительно рассчитаны на работу под напряжением 220 В. Это позволяет

использовать для подключения приборов как однофазное 220В, так и трехфазное

380В напряжение с нулевым рабочим проводом.

ТЭНы приборов мощностью 12кВт и выше рассчитаны на напряжение 380

В. Для их подключения необходима трехфазная сеть с напряжением 380 В.

- 4 -

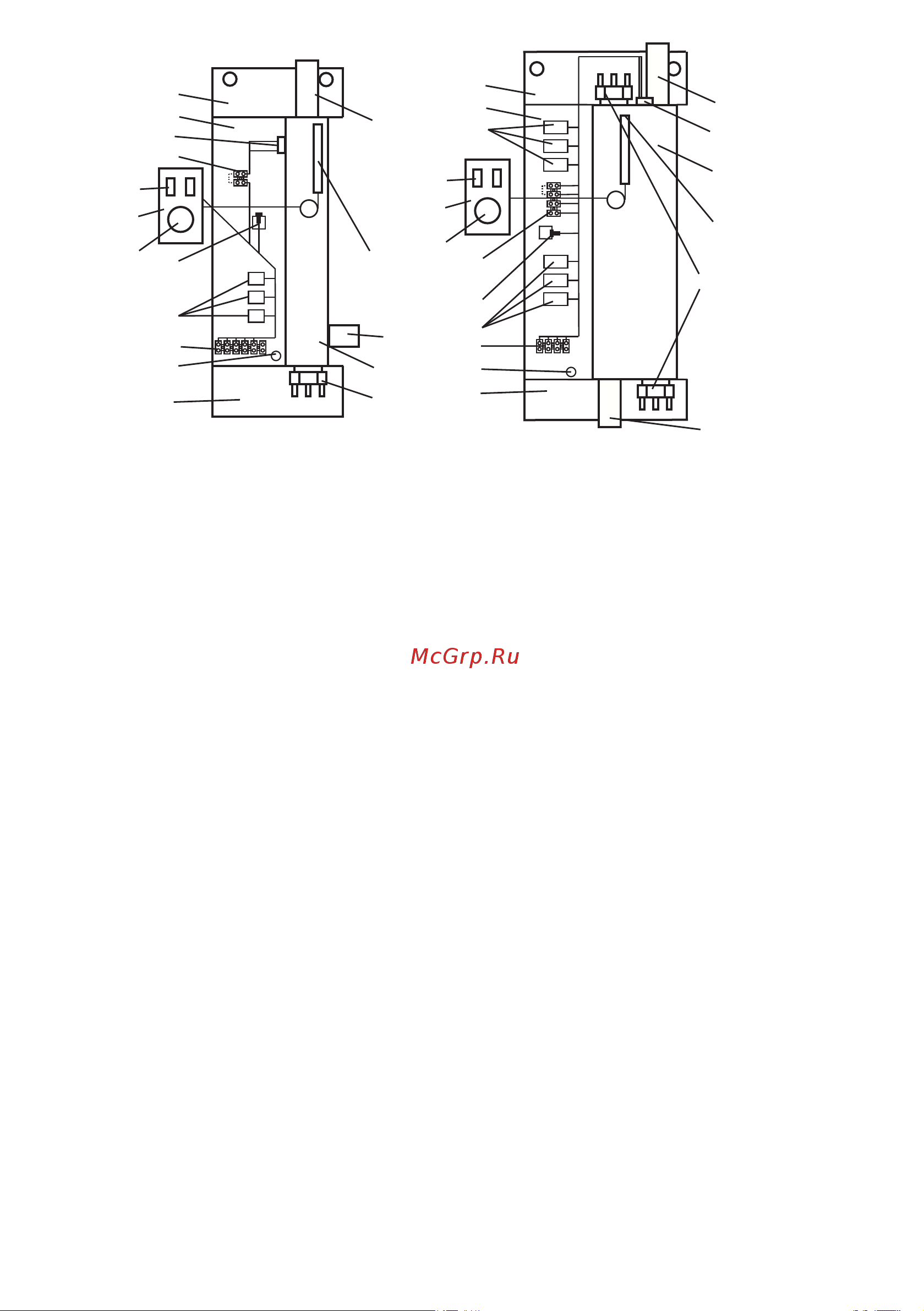

1-котел; 2-входной патрубок; 3-выходной патрубок; 4-датчик терморегулятора; 5-датчик

термовыключателя; 6-блок(и) ТЭН; 7-панель установочная; 8-зажим заземления; 9-зажим

винтовой силовой; 10-зажим винтовой датчика(и насоса); 11-реле коммутации; 12-

предохранитель циркуляционного насоса; 13-кронштейн верхний; 14-кронштейн нижний;

15-панель управления; 16 - выключатели; 17-ручка терморегулятора

ЭВАН-NEXT-3-14 ЭВАН-NEXT-18-28

Рисунок 2 (кожух не показан)
