Настенная установка

3.3

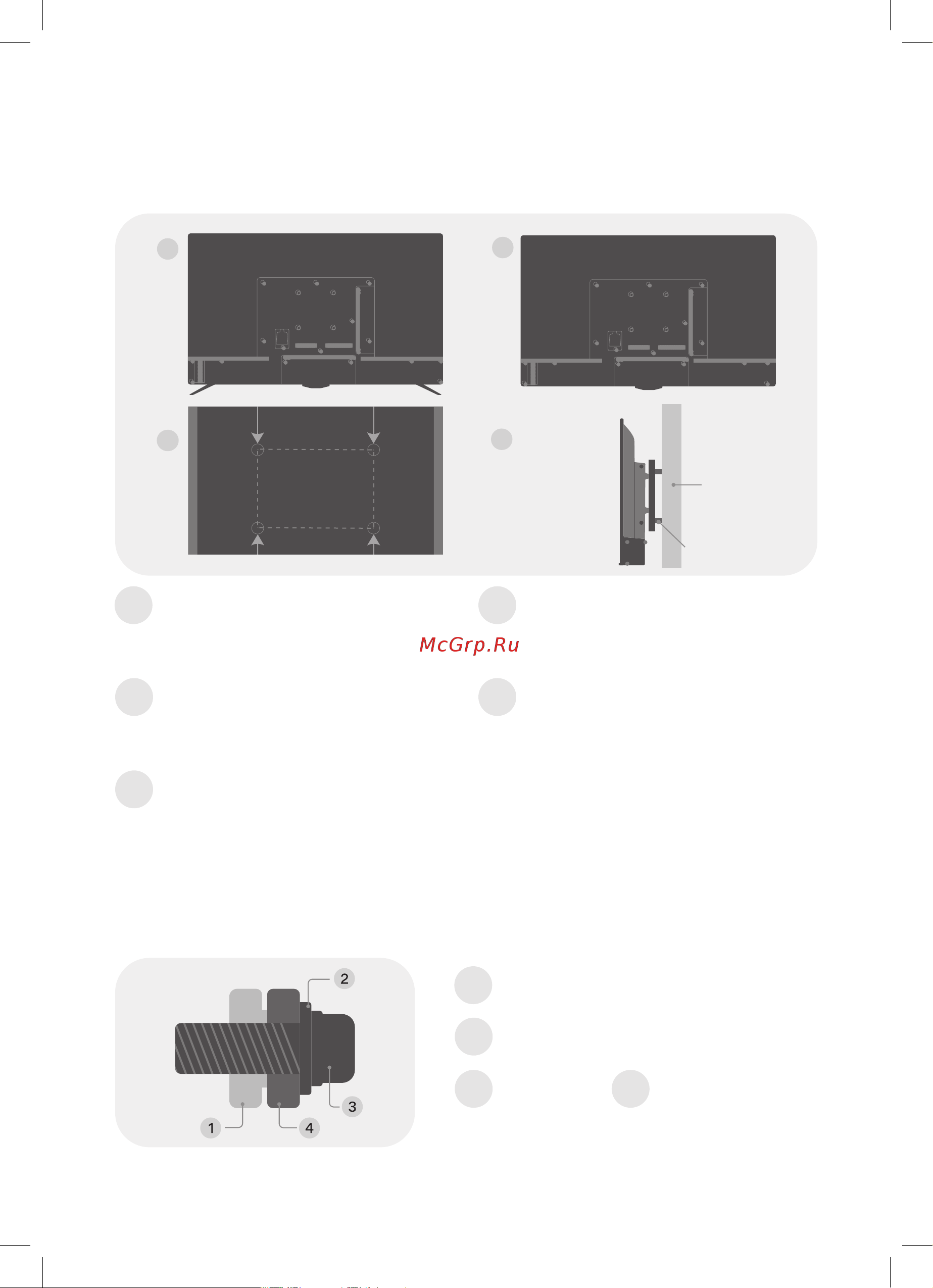

Положите телевизор экраном

вниз на мягкую поверхность,

чтобы предотвратить его

повреждение.

Используя отвёртку, открутите

винты и снимите ножки

подставки с нижней части

телевизора.

Разметьте карандашом рас-

стояние между отверстиями

для винтов в соответствии

с размерами кронштейна.

Просверлите в стене отверстия

и вставьте 4 анкерных болта

для крепления.

Закрутите винты на задней

поверхности телевизора

для фиксации кронштейна

и повесьте конструкцию

на стену.

Телевизор может быть установлен на стену с помощью специального настен-

ного кронштейна (не входит в комплектацию).

Стена

Задняя крышка телевизора

Настенный держатель

Винт Шайба

3 4

Схема расположения настенных отверстий (мм): 100 × 100 (24’’, 32’’),

200 x 200 (43’’). Размер болта для настенного крепления:

М6 × 12 (24’’, 32’’, 43’’).

Изображения приведены исключительно для ознакомления.

Стена

Анкерный болт

Кронштейн
