Болт М6х30

Болт М6х40

Болт М6х50

Втулка 15 мм

Шайба 6

Шайба 8

Экран

1 шт.

2 шт.

3 шт.

1 шт.

111.9310.1/333.9310.1

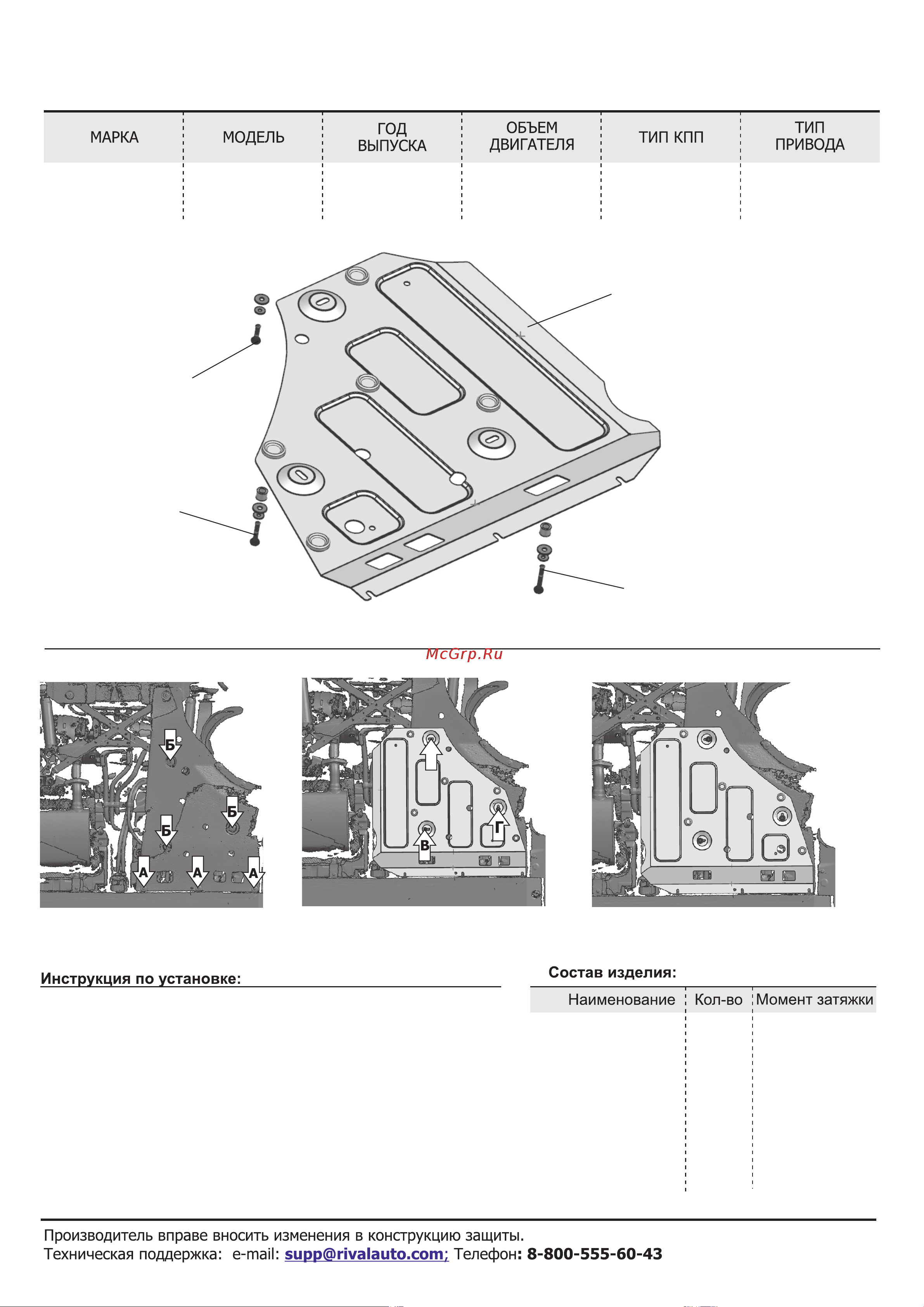

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА КАРТЕРА

АКПП

9.8 Нм

1. Выкрутить штатный крепёж в точках (А) на 2-3 оборота (рис.1).

2. Выкрутить штатный крепёж в точках (Б) (рис. 1).

3. Завести защиту открытыми пазами на выкрученный штатный крепёж в точках (А).

4. Закрепить защиту шайбой 6, шайбой 8 и болтом М6х50 через втулку 15 мм (В) (рис. 2).

5. Закрепить защиту шайбой 6, шайбой 8 и болтом М6х40 через втулку 15 мм (Г) (рис. 2).

6. Закрепить защиту шайбой 6, шайбой 8 и болтом М6х30 (Д) (рис. 2).

7. Затянуть все резьбовые соединения с необходимым усилием. Использование пневмоинструмента

запрещено.

Voyah

Free

2023-

гибрид

Полный

Экран

Болт М6х30

Шайба 6

Шайба 8

Рис. 1

Рис. 2

Рис. 3

Болт М6х40

Втулка 15 мм

Шайба 6

Шайба 8

Болт М6х50

Втулка 15 мм

Шайба 6

Шайба 8
