1 ТОҢАЗЫТҚЫШТЫҢ СИПАТТАМАСЫ
1.1 1-суретке сəйкес жиһазға салынған тоңазытқыш,
тоңазытқыш жаңа тағамды мұздатуға арналған жəне мұздатқыш
бөлімінде тамақ мұзын дайындау (МБ-бұдан əрі); жаңа піскен
тағамдарды, сусындарды, көкөністер мен жемістерді салқындату
жəне қысқа мерзімді сақтау үшін жаңа піскен тағамдарды сақтау
бөлімінде (СБ-бұдан əрі).
СБ (тоңазытқыш моделінің кейбір нұсқалары) 1-суретке
сəйкес балғындық бөлімі бар. Балғындық бөліміндегі температура
СБ қарағанда шамамен 2
0
С төмен, бұл жаңа піскен ет жəне балық
өнімдерінің сақтау мерзімін ұзартуға мүмкіндік береді. Бөлімде
көкөністерді, салатты жəне төмен температураға сезімтал басқа
тағамдарды сақтау ұсынылмайды.
1.2 Тоңазытқышта «Супер мұздату» функциясы бар
(«super»).
1.3 Тоңазытқышта жарықтандыру үшін 1-суретке сəйкес
жарықдиодты шам бар.
1.4 Тоңазытқыштың жеткізілім жиынтығына мыналар кіреді:
жиынтықтаушы бұйымдар (1-суретті қараңыз) жəне монтаждау
бөлшектерінің жиынтығы (2-суретті қараңыз).
Есіктің орнын өзгерту үшін 2-суретке сəйкес 15 жəне 16 ар-
найы төсемдер орнатылуы керек.
1.5 Тоңазытқышты қоршаған ортаның температуралық
диапазонында пайдалану керек, ол оның тақтасында
көрсетілген климаттық кластарға сəйкес келеді. Температура
диапазондарының климаттық кластарға сəйкестігі 1-кестеде
келтірілген.
2 ТОҢАЗЫТҚЫШТЫ САЛУҒА ЖИHАЗДЫ
ДАЙЫНДАУ
2.1 Тоңазытқышты салуға арналған жиһаздың ұсынылған
нұсқасы 3-суретте көрсетілген (өлшемдері миллиметрмен
берілген).
2.2 Тоңазытқышты салуға арналған жиһазда ауа арнала-
рына арналған саңылаулар болуы керек, оларды үнемі шаңнан
тазарту қажет.
Жиһаз шкафының төменгі жақтауындағы саңылауға сəндік
торды орнату ұсынылады.
НАЗАР АУДАРЫҢЫЗ! Ауа арналары мен сәндік тор
саңылауларының ең аз ауданы (S
min) кемінде 200 см
2
, А
саңылауының тереңдігі 3–суретке сәйкес кемінде 50 мм
болуы тиіс.
ТЫЙЫМ САЛЫНАДЫ ауа арналарын немесе сəндік тордың
саңылауларын бір нəрсемен жабыңыз, мəжбүрлеңіз.
жұмыртқа төсемі
қылқалам

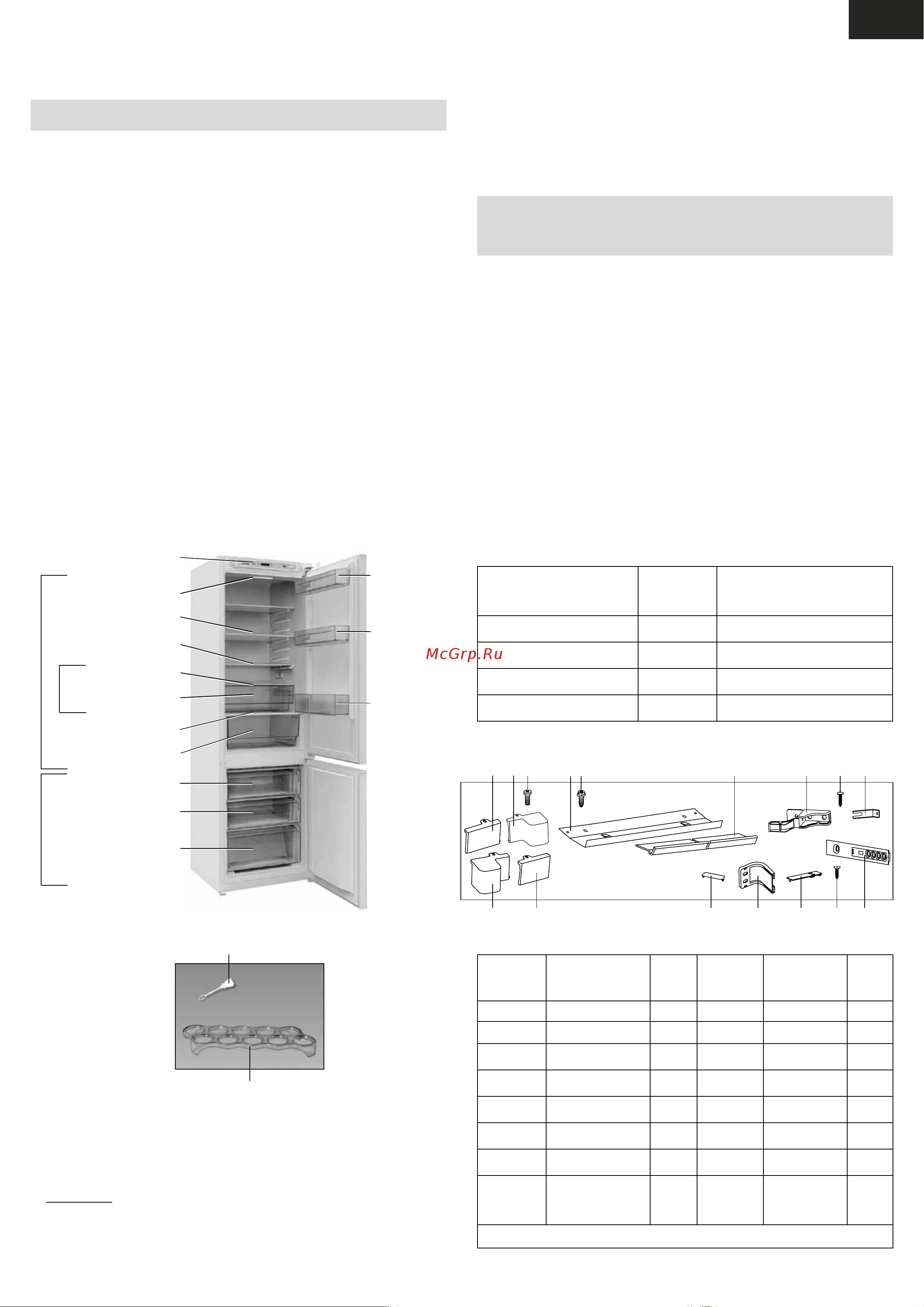

Сурет 1 – Тоңазытқыш және жиынтықтаушы бұйымдар
I
II
III
I – мұздатқыш бөлімінде (МБ):
«а» – мұздату жəне сақтау аймағы;
«б» – сақтау аймағы;
II – жаңа піскен тамақ өнімдерін сақтауға бөлімше арналған (СБ);
III балғындық бөлімі
* Кейбір модельдерде жоқ
себет (төменгі)
себет
себет
ыдыс (көкөністер
немесе жемістер үшін)
сөре-шыны
(жиналмалы)
сөре-шыны
басқару тақтасы
жарықдиодты шам
балғындық
бөлімінің ыдысы*
сөре-шыны
ылғалдылық реттегіші
бар сөре
сыйымдылығы
(төменгі)
сыйымдылығы
сыйымдылығы
1
2
3
4 5
6
7
8 9
10
1516
14 13 1112
2-сурет.
орын
Атауы
Саны,
дана
2-сурет.
орын
Атауы
Саны,
дана
1 Қаптама 1 9 Жақша 1
2 Қаптама 1 10 Бағыттаушы 3
3 Бұранда 4х10 2 11 Бұранда 6
4 Күнқағар 1 12 Түтік 3
5 Бұранда М6х18 2 13 Бұрыш 3
6 Профиль сəндік 1 14 Түтік 3
7
Кронштейн
1 15 Қаптама * 1
8
Өздігінен
бұрап тұратын
бұранда
12 16 Қаптама * 1
* Есіктің орны өзгерген кезде орнатылады
Сурет 2 – Монтаждау бөлшектерінің жиынтығы
Кесте 1– Климаттық сыныптар
Сынып Таңба
Қоршаған орта
температурасының
диапазоны,
0
С
Орташа кеңейтілген SN 10-дан 32-ге дейін
Орташа N 16-дан 32-ге дейін
Субтропикалық ST 16-дан 38-ге дейін
Тропикалық T 16-дан 43-ге дейін
«а»«а»
«б»«б»
«а»«а»
