инструкция по эксплуатации станка JET мод. JDP-10L
6
Общее правило
Чем меньше диаметр сверла, тем выше число
оборотов.
Металл сверлится при низких оборотах, при не-
обходимости используется масло для сверле-
ния.
7. РАБОТА СТАНКА
7.1. Изменение числа оборотов
Отсоедините сетевой штекер из розетки!
Открутите предохранительный винт и откройте
крышку защитного кожуха ремня.
Табличка расположения ремня на шкивах и
числа оборотов находится на внутренней сто-
роне крышки защитного кожуха ремня. Ориен-
тируйтесь по ней каждый раз при изменении
числа оборотов.
Проведите изменение числа оборотов
Открутите крепление площадки мотора (С, Рис.
1).
Ослабьте ремень.
Переставьте ремнь ремня в соответствии с не-
обходимым числом оборотов.
Натяните ремень и зафиксируйте крепление
мотора.
Необходимое натяжение ремня достигнуто, ес-
ли при нажатиии большим пальцем середина
ремня прогибается примерно на 15 мм.
Закройте защитную крышку кожуха ремня и за-
крепите с помощью винта.
Никогда не работайте с открытым защитным
прозрачным кожухом патрона или открытым
защитным кожухом ремня.
7.2. Замена сверлильного патрона
Отсоедините сетевой штекер из розетки!
Снимите пиноль.
Вращайте шпиндель до тех пор пока радиаль-
ные пазы шпинделя и пиноли не будут располо-
гаться на одной линии.

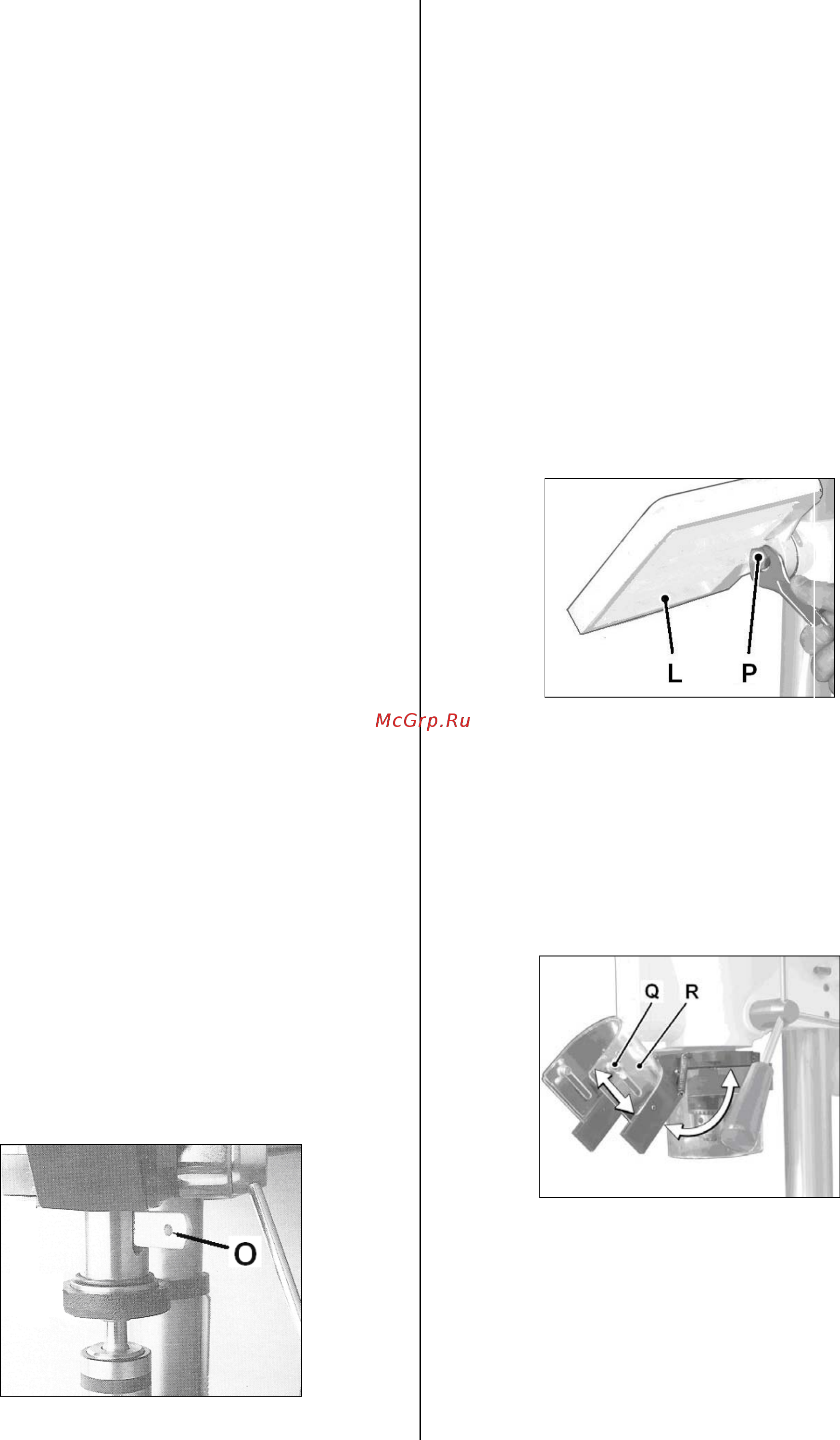

Вставьте клин (О, Рис. 3) в паз и легко постучи-
те по нему, пока патрон не упадёт.
Рис.3
7.3. Установка упора ограничения глубины
сверления
Для сверления большого количества отверстий
одинаковой глубины применяйте упор ограни-
чения глубины.
Опустите шпиндель с установленным сверлом
на желаемую глубину сверления.
Поверните установочное кольцо до упора и за-
крепите крепёжный винт (Н, Рис. 1).
Сверло будет останавливаться на этой высоте.
7.4. Установка стола для заготовки
Никогда не проводите установку на включенном
станке.
Ослабьте шестигранный винт (Р, Рис. 3а), что-
бы повернуть стол.
Внимание
Лишь слегка ослабьте шестигранный винт, ина-
че вся поверхность стола может упасть вниз.
Рис. 3а
Снова затяните шестигранный винт.
7.5. Установка защиты сверлильного патро-
на
Никогда не проводите установку на включенном
станке.
После ослабления винта (Q, Рис. 4) прозрачную
защиту (R) патрона можно опустить вниз.
Рис.4
Никогда не работайте с открытым защитным
прозрачным кожухом патрона или открытым
защитным кожухом ремня.
Защиту патрона можно поднять вверх для за-
мены сверла.
