Устройство пылесоса

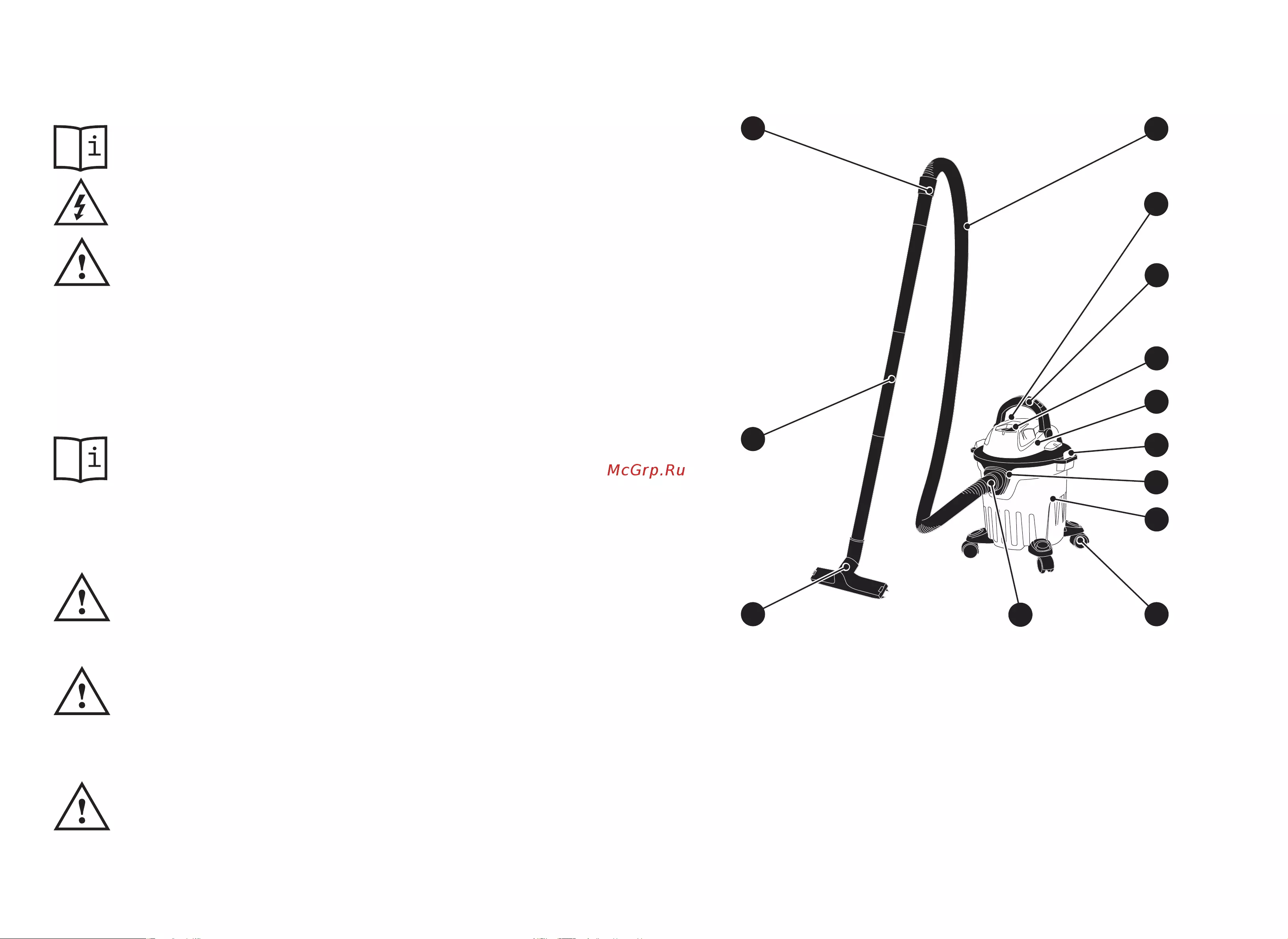

• Общий вид пылесоса показан на рисунке 1, его подробное

устройство приведено на схеме сборки (см. приложение Б).

• С помощью пылесоса данной модели можно проводить сухую

и влажную уборку различных производственных помещений и

всасывать отходы в бак 10 емкостью 12 литров. Пылесос имеет

функцию выдувания воздуха, что позволяет выдувать, напри-

мер, пыль из узких щелей в автомобиле.

• Пылесос представляет собой малогабаритную транспорта-

бельную конструкцию и состоит из следующих основных узлов:

бак 10, блок электродвигателя 7, шланг гофрированный 4,

удлинители 2, насадки для уборки пола 1, и других деталей и

узлов (см. схему сборки и табл. 2). Бак 10 оснащен поворотными

колесами 11. Блок электродвигателя 7 закреплен на баке 10 с

помощью защелок 8. На блоке электродвигателя 7 (с его зад-

ней стороны) имеется выдувной фланец 13 (для использования

функции выдувания воздуха).

• Пылесос данной модели имеет небольшой вес, оснащен удоб-

ной ручкой 5 и поворотными колесами 11, что позволяет легко и

быстро выполнять его перемещение при работе.

• Подвод электроэнергии к электродвигателю пылесоса осу-

ществляется с помощью кабеля электропитания с вилкой (см.

схему сборки).

• Пылесос оснащен следующими принадлежностями (см. табл.

2 и рис. 1): шланг гофрированный 4, удлинители 2, щелевая на

садка, насадка для уборки пола 1. Раструб 12 шланга гофриро

ванного 4 перед началом эксплуатации пылесоса устанавлива

ется и фиксируется во фланце 9. Принадлежности пылесоса в

зависимости от характера работы устанавливаются на патрубок

3 шланга гофрированного 4, или на удлинители 2.

• Пылесос снабжен фильтр-мешком тканевым и поролоновым

фильтром (см. табл. 2). В зависимости от характера выполняе

мых работ на поплавковую камеру блока электродвигателя 7

может устанавливаться поролоновый фильтр или фильтр-ме

шок тканевый (см. схему сборки и табл. 2).

• Подвижный поплавок (поз. 14 и 15, см. схему сборки) встроен-

ный в поплавковую камеру является элементом активной защи

ты пылесоса от повреждения при выполнении влажной уборки

помещения. При полном заполнении бака 10 водой, поплавок

всплывает и перекрывает всасывающее отверстие блока элек-

тродвигателя 7, защищая его тем самым от попадания жидкости

во внутреннюю полость.

• Мощный электродвигатель пылесоса создает значительное

разрежение за пылесосом, что практически позволяет собрать

любую пыль и стружку из труднодоступных мест.

Принцип работы пылесоса

• После подключения вилки кабеля электропитания к розетке

электросети и включения электродвигателя с помощью вы

ключателя 6, начинает работать вакуумный вентилятор блока

электродвигателя 7 (см. рис. 1 и схему сборки).

• Вакуумный вентилятор создает разрежение воздуха на па-

трубке 3 гофрированного шланга 4. За счет разрежения в от

верстие насадки 1 начинает всасываться воздух вместе с попа

дающими в воздушный поток частицами мусора и пыли.

• Далее воздушный поток с частицами мусора и пыли, пройдя

по удлинителям 2 и гофрированному шлангу 4, попадает в бак

10. При входе в бак 10, скорость воздушного потока падает, и

тяжелые крупные частицы мусора и пыли выпадают в осадок

на дно бака 10 .

• Далее воздушный поток пропускается через поролоновый

фильтр — при сухой уборке, или фильтр-мешок тканевый — при

влажной уборке. Фильтры (см. табл. 2) защищают от засорения

сам электродвигатель с вакуумным вентилятором и очищают

воздушный поток от мелких частиц пыли.

• Далее очищенный воздушный поток проходит через электро-

двигатель пылесоса и, охлаждая его, выходит через выпускное

отверстие в блоке электродвигателя 7 в помещение.
