НАЗНАЧЕНИЕ И ОБЩИЕ УКАЗАНИЯ
•
Дрель относится к типу электрифици-
рованного ручного переносного инстру-
мента и
предназначен
для
сверления
отверстий
в мета
ллах, пластмасс
ах и
древес
ине
.
•
Дрель
предназначена для работы от
однофазной сети переменного тока на-
пряжением 220 В±10 % и частотой 50 Гц.
•
Дрель
предназначена для эксплуатации
в следующих условиях:
—
температура окружающей среды от
ми-
нус
5
°С
до плюс 40
°С;
—
относительная влажность
воздуха до
80 % при температуре +25
°С.
•
Изготовитель (продавец) оставляет за
собой право изменять комплектность то-
вара без изменения его потребительских
свойств, основных технических характе-
ристик и цены товара исходя из коммер-
ческой целесообразности.
•
В связи с постоянным техническим со-
вершенствованием конструкции
дрели
возможны некоторые отличия между при-
обретенным Вами изделием и сведения-
ми, приведенными в настоящей инструк-
ции по эксплуатации, не влияющие на ее
основные технические параметры и экс-
плуатационную надежность.

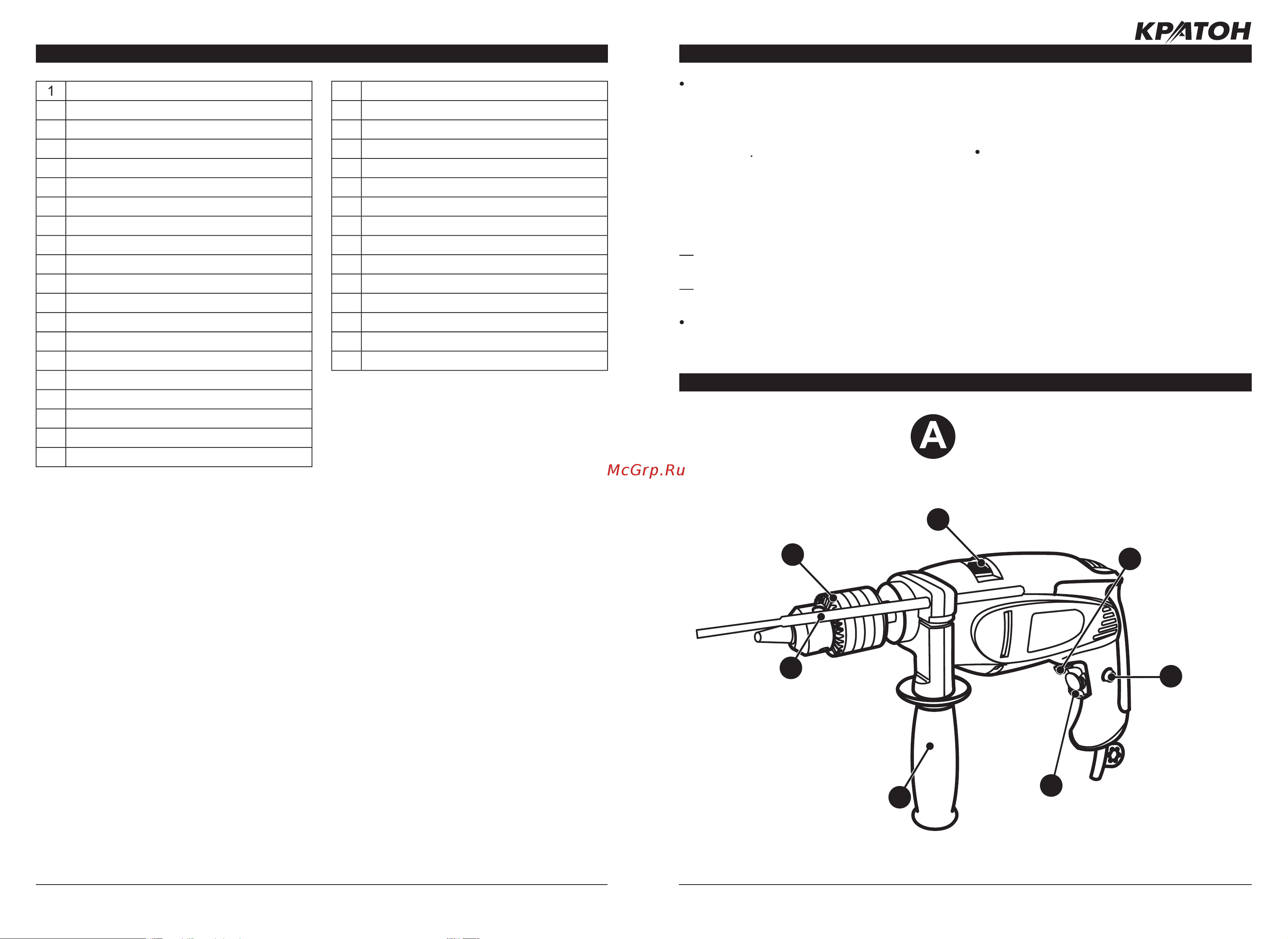

УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ ДРЕЛИ (РИС. А)
Фиксатор
кнопки
пуска
Переключатель
направления
вращения
Ограничитель
глубины
сверления
Кнопка
пуска
Патрон
Переключатель
режимов
работы
Дополнительная
рукоятка
1
2
3
4
5
6
7
1
Винт с левой резьбой
2
Патрон
3
Шпиндель
4
Шарик
5
Пружина
6
Подшипник
7
Зубчатое колесо
8
Стопорное кольцо
9
Подшипник скольжения
10
Фланец двигателя
11
Переключатель режимов
12
Планка переключателя режимов
13
Шилдик (правый)
14
Правая половина корпуса
15
Винт
16
Рукоятка
17
Линейка
18
Подшипник
19
Ротор
20
Подшипник
21
Статор
22
Дроссель
23
Выключатель
24
Конденсатор
25
Муфта сетевого шнура
26
Ключ
27
Сетевой шнур
28
Крышка щеткодержателя
29
Гильза щеткодержателя
30
Щеткодержатель
31
Щетка
32
Винт
33
Прижим
34
Левая половина корпуса
35
Шилдик (левый)
СХЕМА СБОРКИ
