5

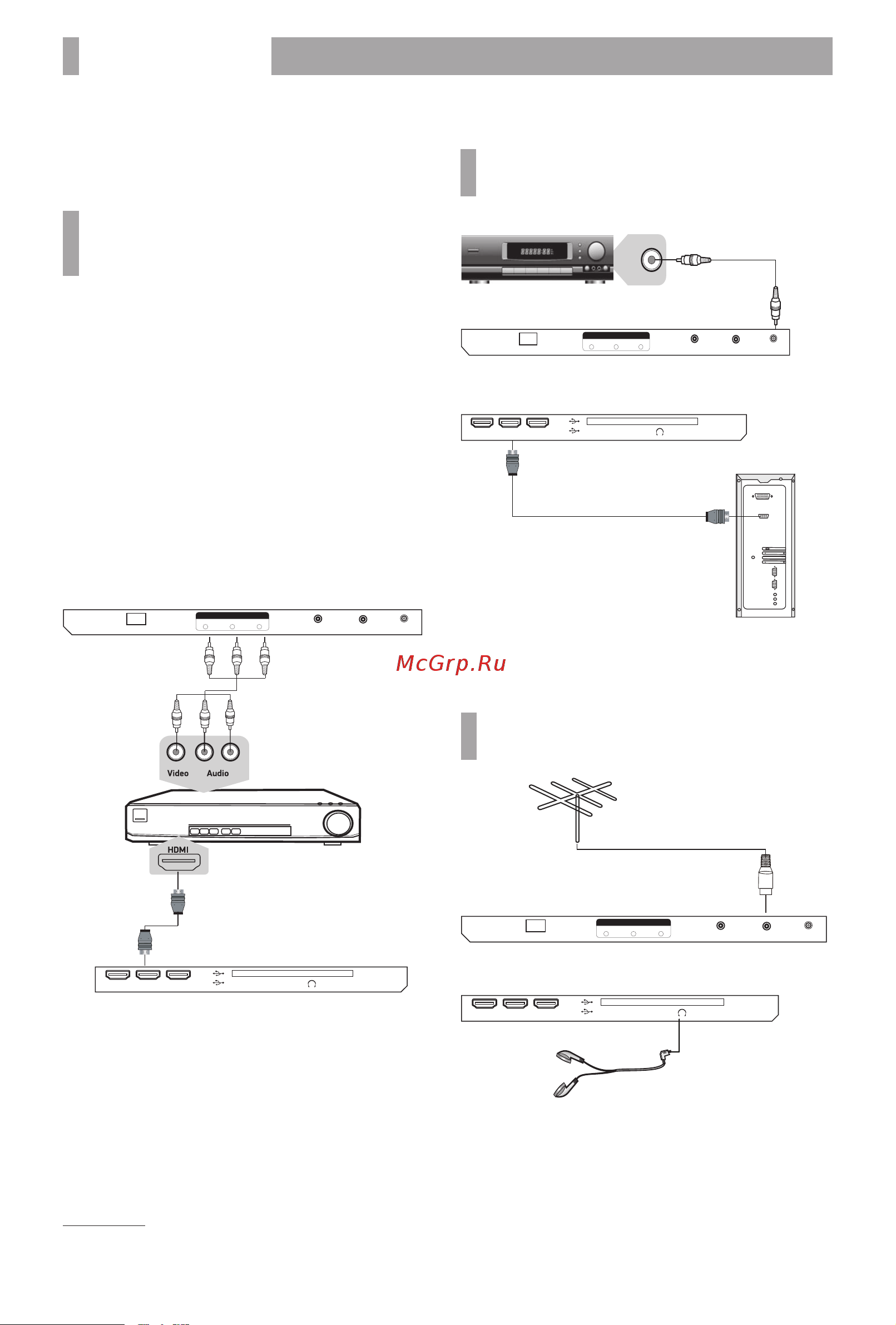

* На рисунке схематично изображены соответствующие панели телевизоров
ПОДКЛЮЧЕНИЕ
ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ
РЕСИВЕРАМ, ЦИФРОВЫМ
ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ
И ЦИФРОВОМУ УСТРОЙСТВУ (ИГРОВАЯ
ПРИСТАВКА, DVD-ПЛЕЕР И Т.П.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала и аудиосигнала
используйте аудиовидеокабель (в комплектацию не входит).
Используйте кабель 3RCA-3RCA для подключения
к разъемам
VIDEO, L, R на нижней панели телевизора
или соответствующий AV-переходник
(в комплектацию не
входит)
для подключения к разъему AV на боковой панели
телевизора.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Спутниковый ресивер/
Цифровой телевизионный тюнер
Метод А
Метод В
USB1
USB2
HDMI2HDMI3
CI
EARPHONE
HDMI1
DIGITAL
AUDIO OUT
ANTSATLAN
VIDEOL R
INPUT
Боковая панель
Нижняя панель
ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ
КОМПЬЮТЕРУ И К УСИЛИТЕЛЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Персональный
компьютер
Coax In
USB1
USB2
HDMI2HDMI3
CI
EARPHONE
HDMI1
DIGITAL
AUDIO OUT
ANTSATLAN
VIDEOL R
INPUT
Нижняя панель
Боковая панель
ПОДКЛЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОГО КАБЕЛЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
USB1
USB2
HDMI2HDMI3
CI
EARPHONE
HDMI1
DIGITAL
AUDIO OUT
ANTSATLAN
VIDEOL R
INPUT
Нижняя панель
Боковая панель
