4

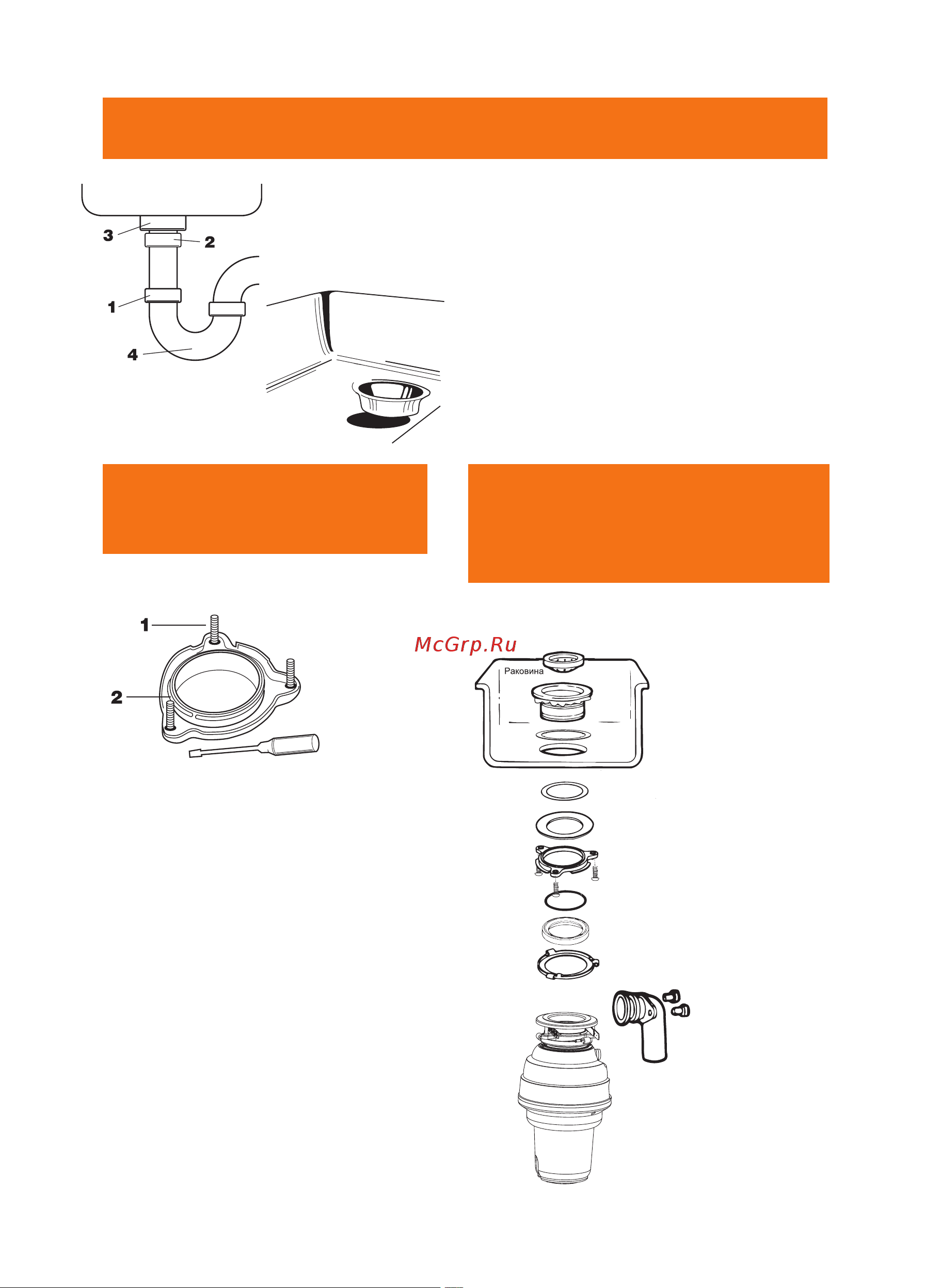

РАССОЕДИНИТЬ КАНАЛИЗАЦИОННУЮ СИСТЕМУ
РАКОВИНЫ
РАЗОБРАТЬ
КРЕПЕЖНЫЙ УЗЕЛ
ИЗМЕЛЬЧИТЕЛЯ
ОЧЕРЕДНОСТЬ
КРЕПЕЖНОГО
УЗЛА К КОРПУСУ
ИЗМЕЛЬЧИТЕЛЯ
1. Ослабить гайку (1) на фильтре (4) с помощью
гаечного ключа (см. A)
2. Ослабить гайку (2) на удлинительной трубе.
Снять трубу.
3. Ослабить гайку (3) на основании фланца ра-
ковины.
4. Протолкнуть фланец наверх через отвер-
стие раковины и убрать его (см. B).
5. Очистить отверстие раковины от грязи и на-
лета.
1. Перевернуть крепежный узел (см. C)
и ослабить три крепежных шурупа (1)
настолько, чтобы можно было достать
стопорное кольцо(2).
2. Используя отвертку, снять стопорное
кольцо с крепежного узла. Это позволит
разобрать крепежную систему по частям.
Рассмотрите схему (см. D) страницы для
определения частей прибора.
A
B
C
крепежное трех
болтовое кольцо
уплотнитель
прижимающий
картонная
уплотнительная
прокладка
круглое стопорное
кольцо
уплотнительное
резиновое кольцо
поворотное
прижимное кольцо
рассекатель
горловина
резиновая
прокладка
