УСТРОЙСТВО ФЕНА (РИС. A–G)

www.kraton.ru

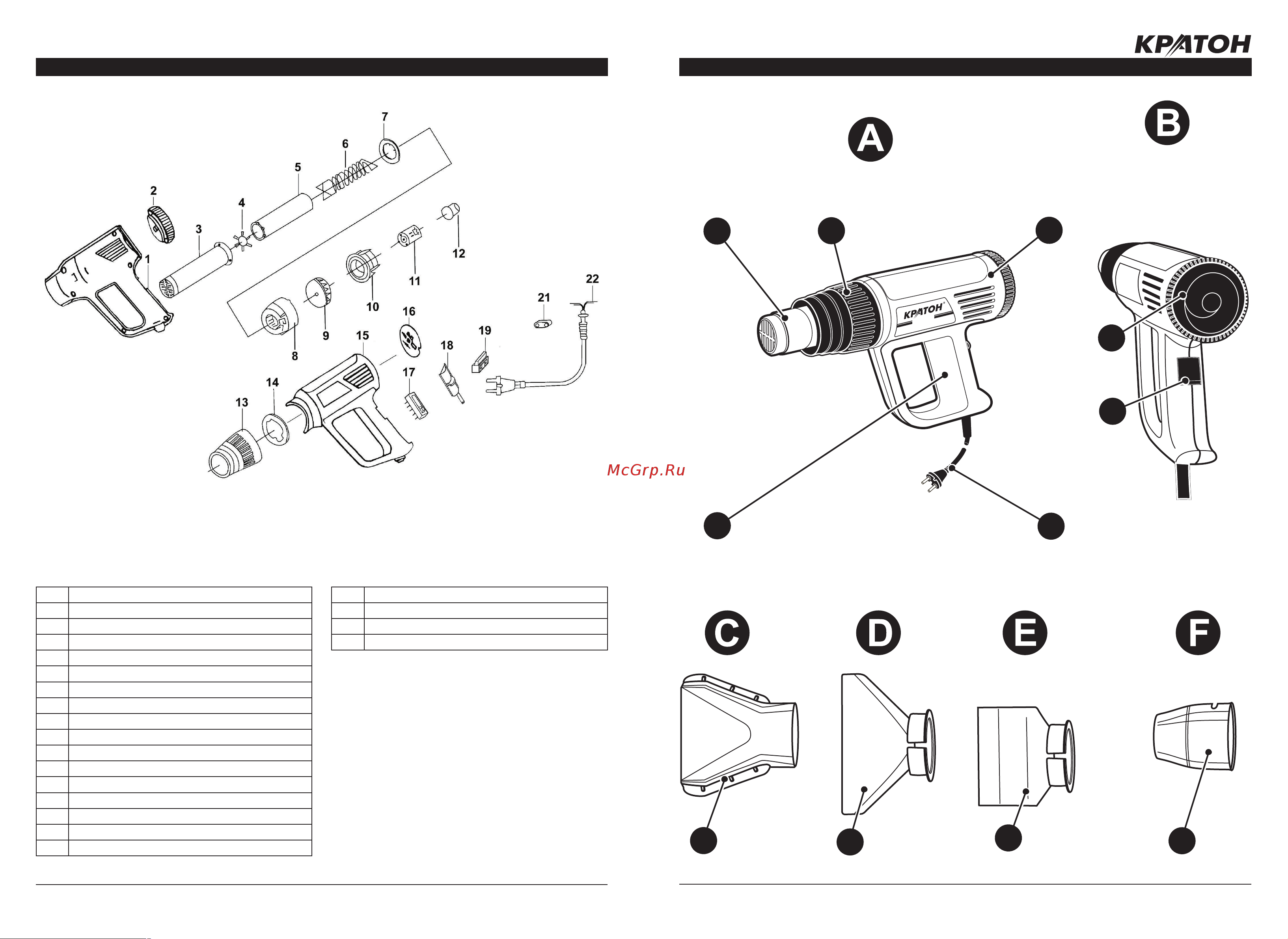

CХЕМА СБОРКИ

1 Правая пластмассовая половина корпуса

2 Ручка регулятора температуры

3 Стальное сопло

4 Накладка

5 Миканитовая изолирующая труба

6 Нагревательный элемент в сборе

7 Прокладка

8 Корпус вентилятора

9 Вентиляторное рабочее колесо

10 Монтажное основание электродвигателя

11 Электродвигатель постоянного тока

12 Ректификатор

13 Пластмассовая теплозащитная насадка

14 Удерживающее кольцо

15 Левая пластмассовая половина корпуса

16 Электрическая плата

17 Переключатель

18 Клавиша переключателя

19 Блок

21 Прижим

22 Кабель электропитания с вилкой
