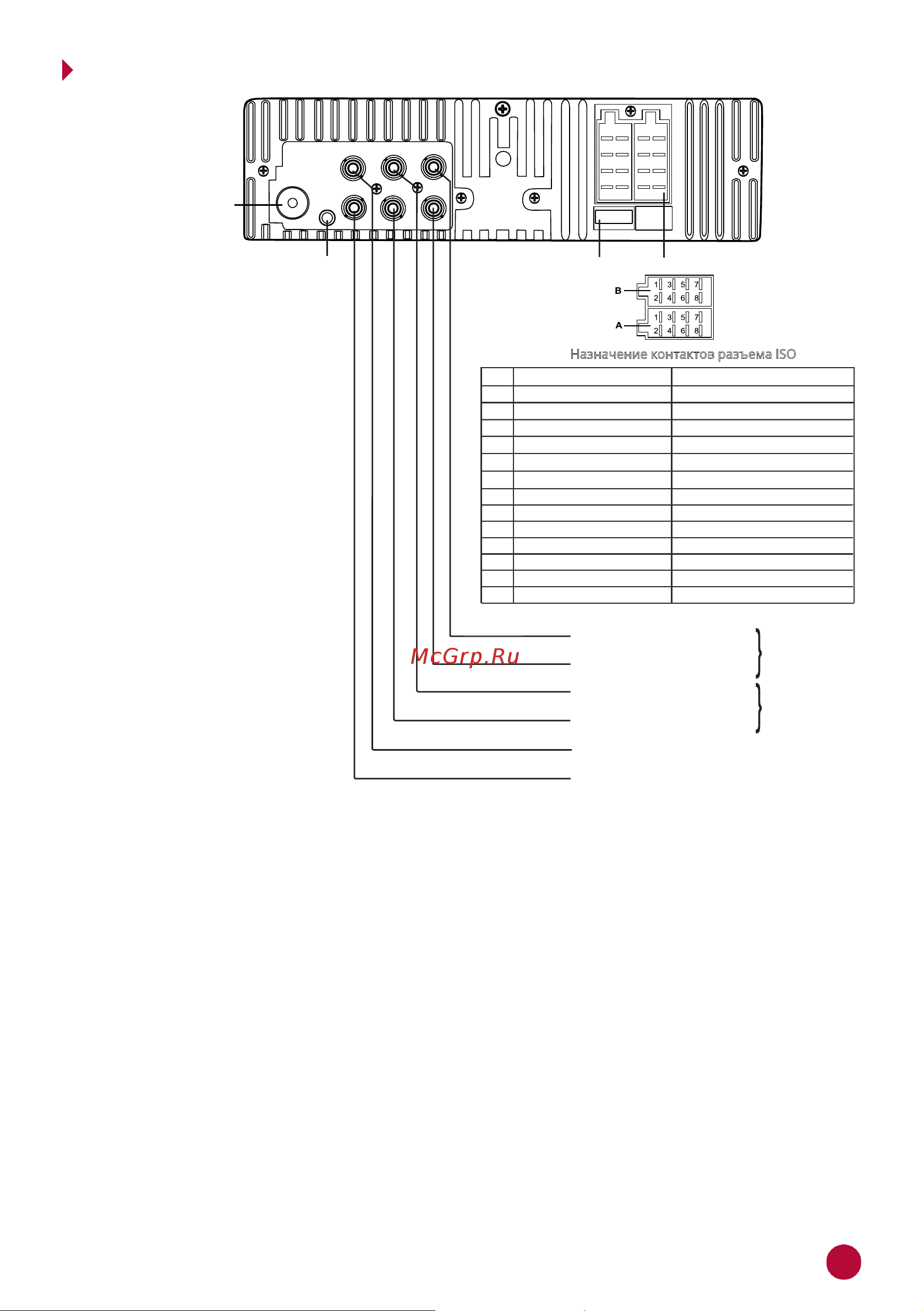

Схема подКлючения
Разъем для подключения
FM-антенны
ANT
Разъем для подключения
активного внешнего микрофона
(не входит в комплект)
15 А
MIC
SW1
SW2
FL
RL
RR
FR
Разъем ISO
Предохранитель
Выход сабвуфера
Зеленый
Правый канал аудиовыхода
Красный
Белый
Аудиовыход
задних
каналов
Левый канал аудиовыхода
Зеленый
Выход сабвуфера
Правый канал аудиовыхода
Красный
Белый
Левый канал аудиовыхода
Аудиовыход
передних
каналов
Назначение контактов разъема ISO
Назначение
Чёрный
Красный
Синий
Жёлтый
Зелёный/Чёрный
Зелёный
Белый/Чёрный
Белый
Серый/Чёрный
Серый
Фиолетовый/Чёрный
Фиолетовый
+12 В постоянно
Выход +12 В на авт. антенну
+12 В при включенном АСС
Масса
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
Левый задний динамик (-)
A4
A5
A7
A8
B1
B2
B3
B4
B5
B6
B7
B8
A2
КоричневыйВход отключения звука (-)
Цвет провода№
—
—
—
—
—
