Приложение А

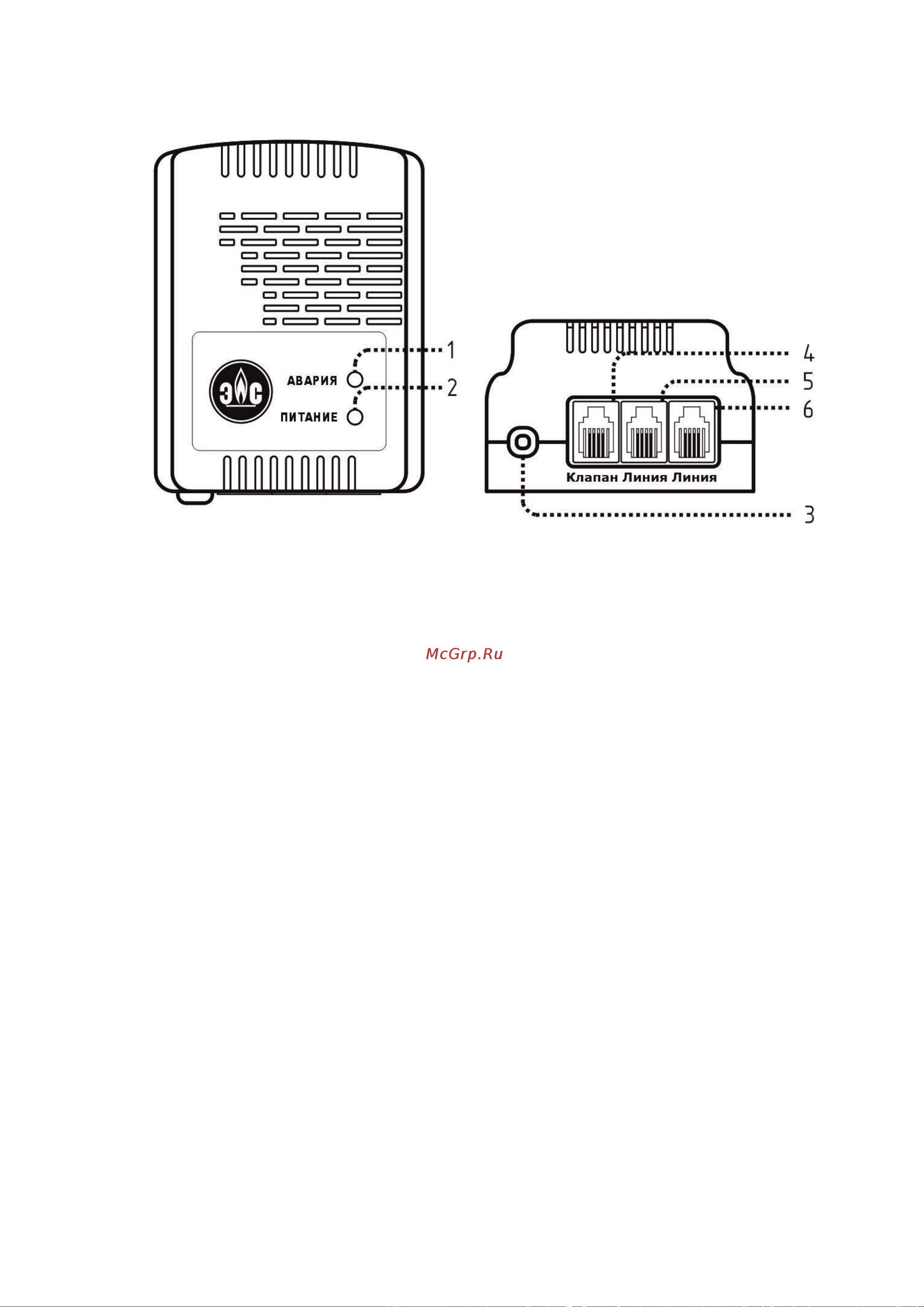

Рис.А1 - общий вид сигнализатора СЗБ

Обозначения:

1. Светодиодный индикатор «Авария»;

2. Светодиод индикатор «Питание»;

3. Кабельный ввод для подключения к сети переменного тока;

4. Разъем «Клапан» для подключения клапана (используется в модификациях

СЗБ-1К, СЗБ-2К, СЗБ-1КД, СЗБ-2КД);

5. Разъём «Линия» для подключения дополнительного сигнализатора или

устройств, схожих по выходным/выходным сигналам (используется в моди-

фикациях СЗБ-1Д, СЗБ-2Д, СЗБ-1КД, СЗБ-2КД).

6. Разъём «Линия» для подключения дополнительного сигнализатора или

устройств, схожих по выходным/выходным сигналам (используется в моди-

фикациях СЗБ-1Д, СЗБ-2Д).
