Weissgauff Aura 900 WH Руководство по эксплуатации онлайн [9/14] 884359

1. Подготовьте шкаф к установке вытяжки: прорежьте отверстие в нижней части

шкафа в соответствии с чертежом (Рис. 4).

2. Снимите алюминиевый жировой фильтр (Рис. 5).

3. Осторожно установите вытяжку в предварительно прорезанное отверстие,

придерживая ее одной рукой. Затяните винты, выбрав один из вариантов

крепления:

6А – крепление к верхней части;

6B – крепление к боковой стенке.

При монтаже вытяжки в шкаф подготовьте отверстия в полке шкафа, согласно

размерам, указанным на рисунке 6B. В случае бокового варианта крепления

подготовьте стенки шкафа, как описано на рисунке 6B.

4. Установите жировой фильтр, выполнив действия в обратном порядке (Рис. 5).

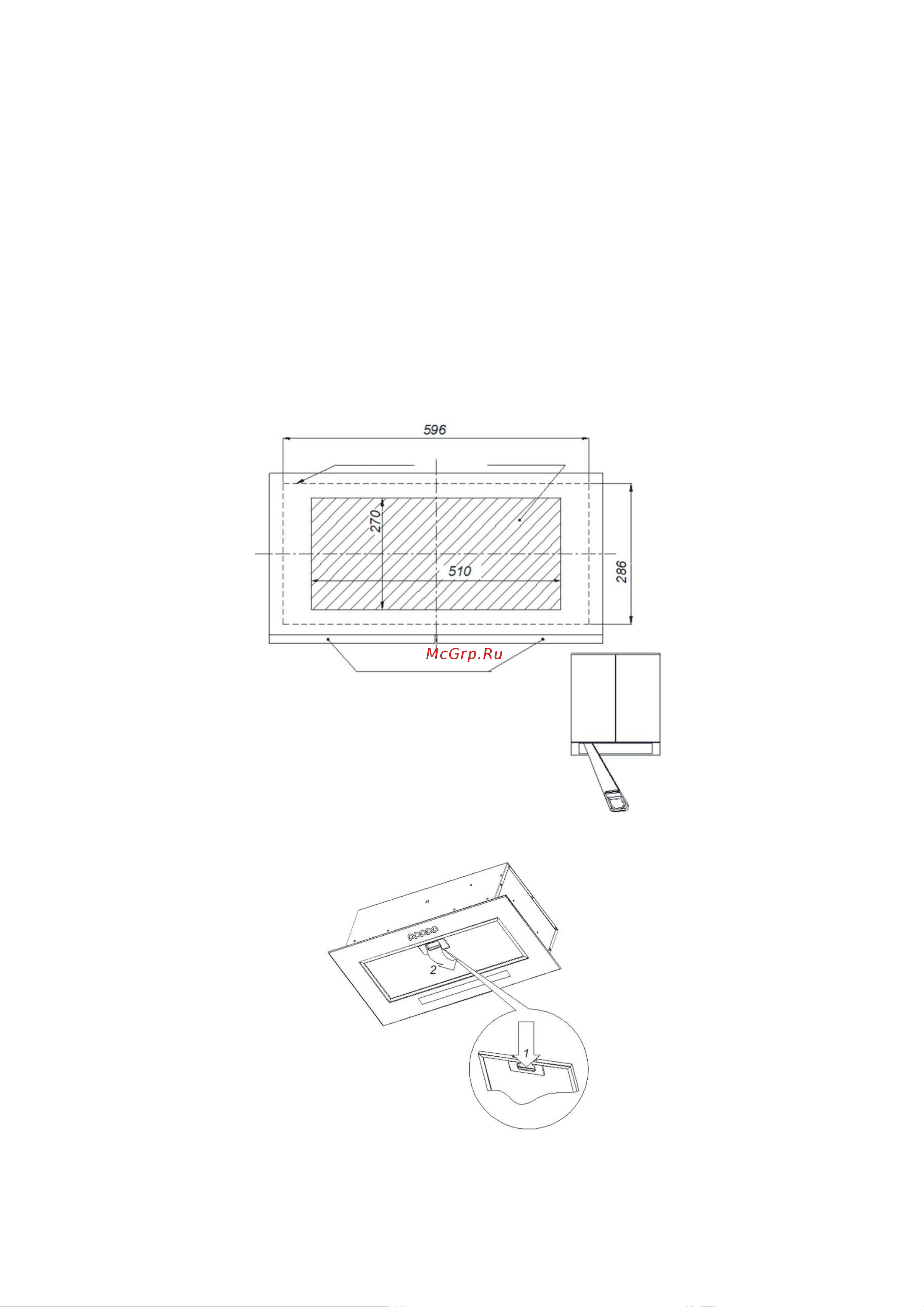

Рис. 4

Дверца шкафа

Контур вытяжки

Вырежьте отверстие

Рис. 5
