www.kraton.ru
Дрель-шуруповерт сетевая ESDD-280/24-2S, артикул 3 02 01 031
20 17

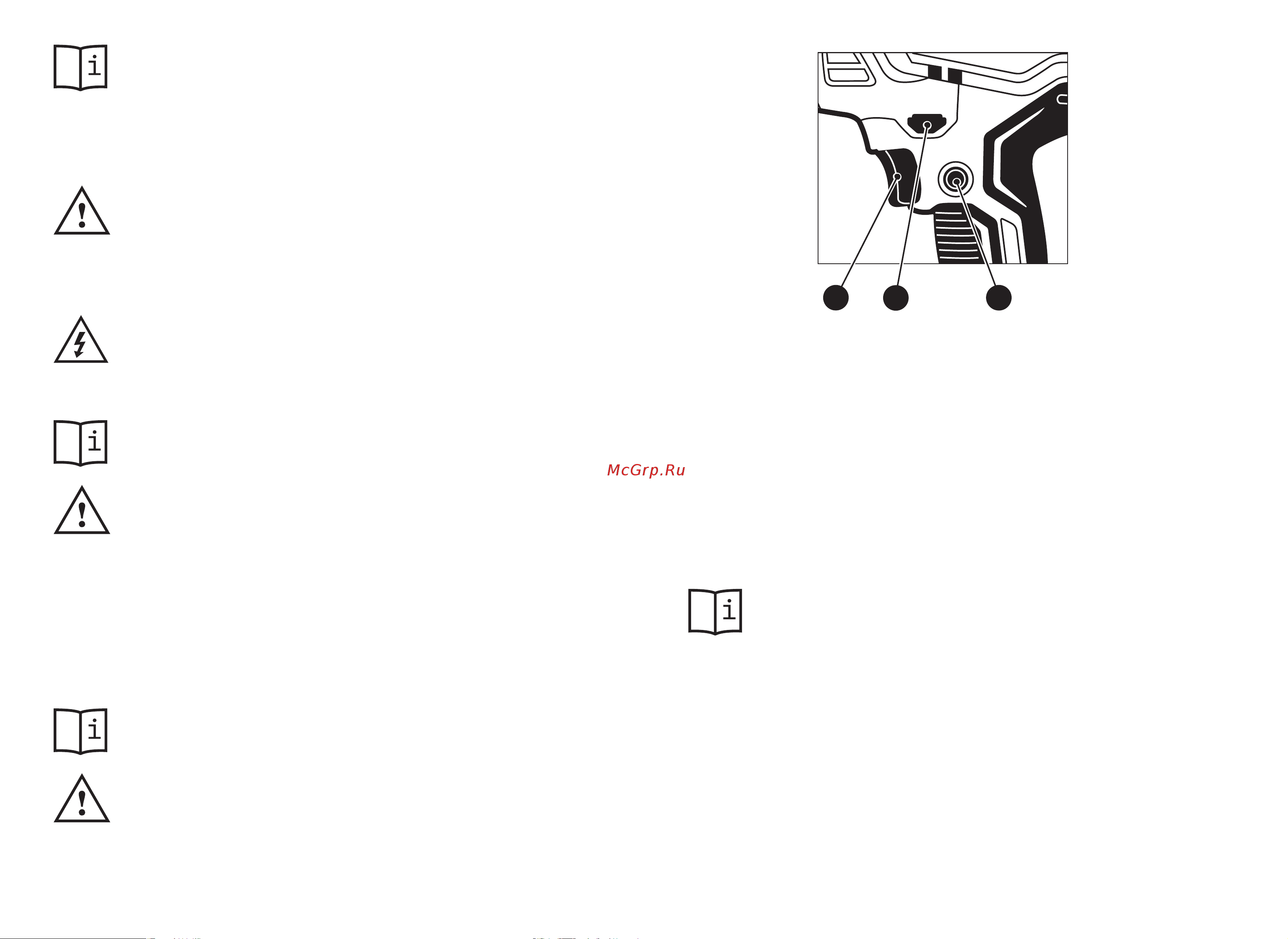

Рисунок 2 — Элементы управления дрелью
Устройство и принцип работы
дрели
Общий вид дрели показан на рисунках 1 и 2, ее подробное
устройство приведено на схеме сборки (см. приложение Б). Ри
-
сунки в настоящей инструкции приведены для ознакомления с
устройством дрели, и могут не отражать некоторые особенности
ее конструкции.
В корпусе 4 размещены основные узлы дрели: коллекторный
электродвигатель, электрооборудование, редуктор и другие де
-
тали (см. схему сборки). На выходном валу (шпинделе) зубчатого
редуктора закреплен патрон сверлильный быстрозажимной 2
(далее в тексте «сверлильный патрон»). Сверлильный патрон 2
предназначен для установки и закрепления цилиндрических
хвостовиков режущего инструмента или отверточных насадок
(бит). При сверлении дрель удерживают за рукоятку 6. Дрель
может работать в двух режимах: «сверление» и «заворачивание
Распаковка
дрели. Подготовка рабочего места
Откройте коробку, в которую упакована дрель. Проверьте ком-
плектность дрели, и отсутствие видимых механических повреж
-
дений.
Подготовьте рабочее место для выполнения технологических
операций сверления или сборки деталей и заготовок. Работу
с дрелью рекомендуется производить в помещении, оборудо
-
ванном системой приточно-вытяжной вентиляции и снабженном
общим освещением.
Зона вокруг рабочего места должна быть необходимой и до-
статочной для обеспечения безопасной работы, эффективного
технического обслуживания и контроля рабочего процесса.
Для защиты электрооборудования дрели и электропроводки
от перегрузок, на электрическом распределительном щите под
-
ключения данной линии необходимо применять плавкие предо
-
хранители или автоматические выключатели на 16 А. Напряже
-
ние и частота тока в электрической питающей линии должно
соответствовать техническим характеристикам дрели.
Установка сверла или отверточной насадки
Для ускорения замены сверл, дрель оснащена быстрозажим-
ным сверлильным патроном 2 (см. рис. 1 и 3).
Установку (замену) сверла выполняют в следующей последо-
вательности:
— откройте сверлильный патрон 2;
для этого проверните переднюю часть сверлильного патрона
2, удерживая при этом его заднюю часть;
— вставьте в сверлильный патрон 2 хвостовик сверла 12;
— с достаточным усилием затяните сверлильный патрон 2;
для этого закрутите переднюю часть сверлильного патрона 2,
удерживая заднюю его часть.
Сверла в комплектность дрели не входят и приобретаются за
отдельную плату.
Включение и выключение дрели
Вставьте вилку кабеля электропитания 7 (см. рис. 1) в розетку
однофазной электрической питающей сети (220 В, 50 Гц).
Включение дрели осуществляется плавным нажатием на кноп-
ку пуска 9 (см. рис. 2).
Кнопка пуска 9 при необходимости продолжительной работы
дрели может фиксироваться во включенном состоянии с помо
-
щью блокировочной кнопки 11.
1110
9
1. Переключатель режимов работы / ре-
гулятор крутящего момента
2. Патрон сверлильный быстрозажим
-
ной
3. Ручка переключения передач (скоро
-
стей)
4. Корпус дрели
5. Крышка щеточных узлов (2 шт.)
6. Рукоятка
7. Кабель электропитания с вилкой (5
метров)
8. Светодиод (LED подсветка)
9. Кнопка пуска (выключатель)
10. Переключатель направления враще
-
ния (реверс)
11. Блокировочная кнопка выключателя
