www.kraton.ru

• Общий вид шуруповерта показан на ри-

сунке А, его подробное устройство при-

ведено на схеме сборки (см. приложение

Б).

• Шуруповерт состоит из следующих

основных узлов: сверлильный патрон 4,

корпус 6, рукоятка 8 и аккумуляторная

батарея 10 — собранных в единый меха-

низм. При работе шуруповерт удержива-

ют за рукоятку 8.

• В корпусе 6 смонтированы (см. рис. А

и схему сборки) электродвигатель по-

стоянного тока, двухступенчатый плане-

тарный редуктор, другие узлы и детали.

Электропитание электродвигателя осу-

ществляется от аккумуляторной батареи

10. Пуск шуруповерта в работу и плав-

ное электронное регулирование часто-

ты вращения сверлильного патрона 4

осуществляют нажатием на кнопку пуска

1. При нажатии на кнопку пуска 1 проис-

ходит автоматическое включение лампы

2 предназначенной для подсветки рабо-

чей зоны. При отпущенной (не нажатой)

кнопке пуска 1 электропитание на элек-

тродвигатель не подается и шуруповерт

не работает. В кнопку пуска 1 встроен

электронный регулятор частоты враще-

ния электродвигателя шуруповерта.

• Переключение передач планетарного

редуктора осуществляют с помощью кла-

виши 5. Первая и вторая передачи плане-

тарного редуктора обеспечивают частоту

вращения сверлильного патрона 3 в диа-

пазонах 0–350 мин

-1

и 0–1300 мин

-1

соот-

ветственно.

• Изменение направления вращения (ре-

верс) сверлильного патрона 4 осущест-

вляют с помощью переключателя 7. В

промежуточном (среднем) положении

переключателя 7 происходит блокирова-

ние кнопки пуска 1, что используется при

наладке и переноске шуруповерта.

• С помощью обоймы 3 устанавливают

нужный режим работы (сверление или

заворачивание) и необходимую величину

предельного крутящего момента при за-

ворачивании саморежущих шурупов.

• С помощью фиксаторов 9 производят

крепление аккумуляторной батареи 10 к

шуруповерту.

УСТРОЙСТВО ШУРУПОВЕРТА

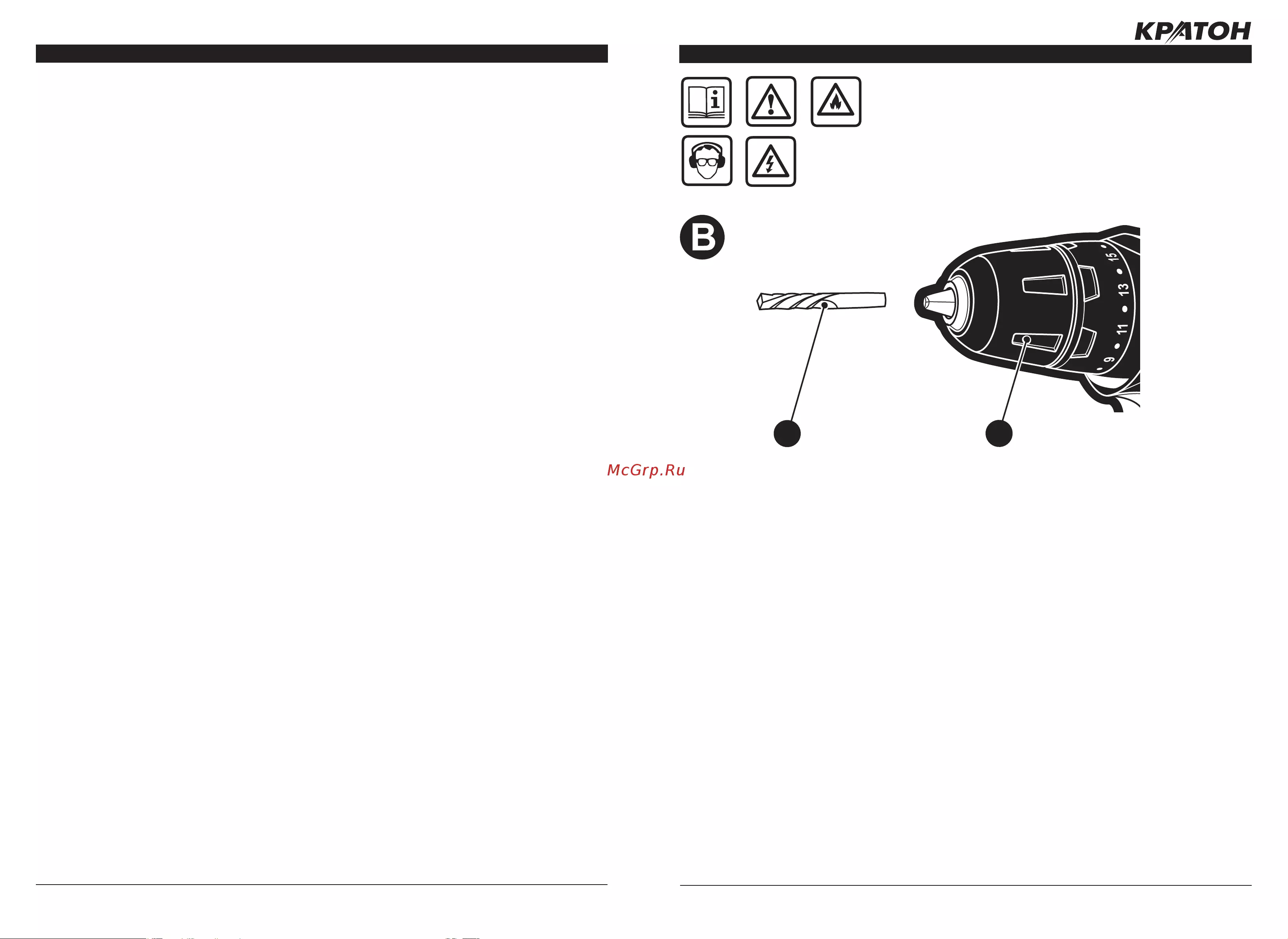

ПОДГОТОВКА И РАБОТА С ШУРУПОВЕРТОМ

• ВНИМАНИЕ! Нагрев зарядного устрой-

ства и аккумуляторной батареи в процес-

се зарядки является нормальной ситуа-

цией.

• ВНИМАНИЕ! Не оставляйте зарядное

устройство без аккумуляторной батареи

включенным в электросеть. Случайное

замыкание контактов зарядного устрой-

ства металлическим предметом (монета,

скрепка и т.п.) может привести к пожару.

Оберегайте контакты неиспользуемой ак-

кумуляторной батареи от случайного ко-

роткого замыкания — это может привести

к ее повреждению и другим неблагопри-

ятным последствиям.

Общие указания при работе с шурупо-

вертом

• При нажатии на кнопку пуска 1 происхо-

дит автоматическое включение лампы 2

подсветки рабочей зоны, что очень удоб-

но при работе в затемненных местах.

• При заворачивании саморежущего шу-

рупа с крестовым шлицем с оптималь-

ным усилием прижимайте шуруповерт

с отверточной насадкой к его головке в

течение всего времени завинчивания. В

противном случае отверточная насадка

может выскользнуть из крестового шлица

и повредить материал.

• ВНИМАНИЕ! Сильное загрязнение вну-

тренних полостей шуруповерта кирпич-

ной, древесной, гипсовой пылью являет-

ся нарушением условий эксплуатации и

основанием для отказа изготовителя от

гарантийных обязательств.

• Всегда следите за тем, чтобы шлицы от-

верточных насадок (бит) и головки само-

режущих шурупов соответствовали друг

другу по форме и размеру.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ! При выполнении любых операций по техниче-

скому обслуживанию выключите шуруповерт с помощью

кнопки пуска и установите переключатель направления

вращения в среднее положение. При техническом обслужи-

вании зарядного устройства отсоедините вилку кабеля электропитания от

розетки электросети.

• Шуруповерт требует систематического

ухода и контроля над его техническим

состоянием и работоспособностью. Для

обеспечения длительной и безаварийной

работы шуруповерта и Вашей личной без-

опасности необходимо выполнять следу-

ющие требования:

— перед началом работы всегда прове-

рять общее техническое состояние шу-

руповерта путем визуального осмотра и

пробного пуска;

— проверять исправность зарядного

устройства и его кабеля электропитания;

— проверять сверлильный патрон и поса-

дочное отверстие для биты в держателе

на отсутствие механических повреждений

и износа.

• Во избежание перегрева обмоток и

предупреждения осаждения пыли в элек-

тродвигателе, после окончания работы

необходимо прочищать вентиляционные

отверстия и протирать чистой ветошью

наружные поверхности шуруповерта.

• После окончания работы с шуруповер-

том необходимо убрать рабочее место.

Далее необходимо снять сверло или от-

верточную насадку и очистить шурупо-

верт от пыли. Уложить шуруповерт, заряд-

ное устройство и оснастку в кейс.
