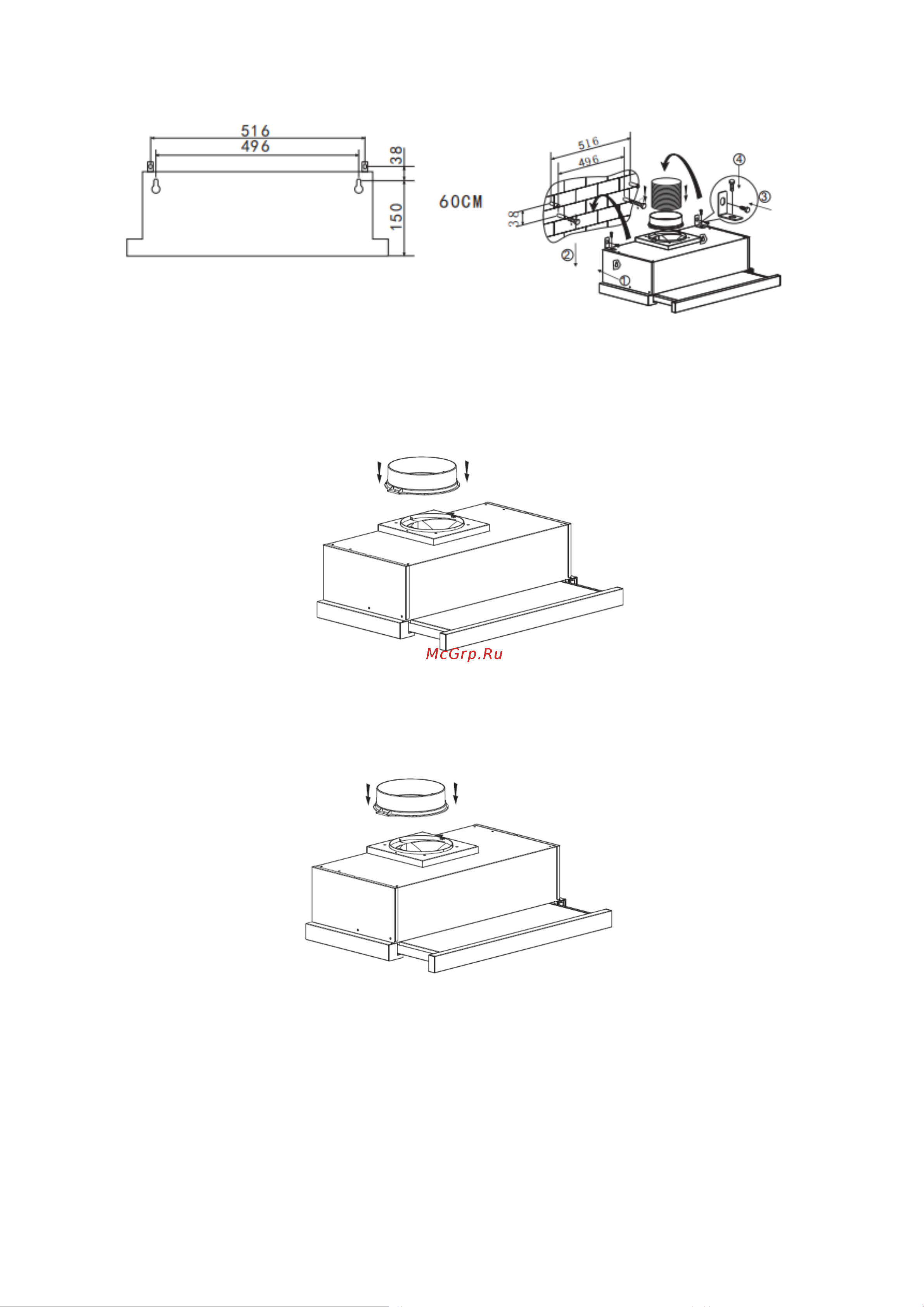

Рис.3

5. Установите розетку на вытяжку. Затем закрепите воздуховод на выходе и выведите ее

на вентиляционную шахту. См. рис.4.

Рис.4.

МОНТАЖ (во встраиваемый шкаф)

1. Прикрепите розетку к вытяжке с помощью 2 винтов (ST4*8). Затем закрепите

воздуховод на выходе и выведите ее на вентиляционную шахту. См. рис.5.

Рис.5

2. Просверлите 6 отверстий диаметром 6 мм в планке шкафа. И закрепите вытяжку

на шкафу с помощью 6 винтов (4х35 мм) и плоских шайб. Смотрите рисунок 6.
