2
Технический паспорт, инструкция по установке
и эксплуатации, гарантийный талон
vt
Для профессионалов
Терморегулятор предназначен Welrok vt
дляподдержания постоянной температуры
°С в системах электрического отопления.от до 0 35
Согласно данных от внутреннего датчика
температуры терморегулятор выключает нагрев,
когда желаемая температура достигнута и включает,
когда она снижается на 1 °С.
Ознакомьтесь с инструкцией до конца
перед началом монтажа и использования
терморегулятора. Этопоможет избежать
возможной опасности, ошибок и недоразумений.
Надёжность силового реле обеспечивает защита
от частых переключений в терморегуляторе.
Еслимежду переключением реле было менее
1 мин., включение реле задержится, обозначив
отсчет времени мигающей точкой.
Энергозависимая память сохраняет все
настройки в случае отключения электричества.
Влияние внутреннего нагрева компонентов
на измерение температуры учитывается
системой корректировки втерморегуляторе.
Обязательно внесите в настройках данные
о мощности подключенной нагрузки (табл. 1).
Послекратковременного отключения напряжения
может некоторое время
для стабилизации измерений(неболее 50 мин.).
Назначение
!
1
Технические данные
16 А
3 000 ВА
0... °С35
2 0 В 10 %3 ±
1 °С
50 000 циклов
20 000 000 циклов
0,1 кг 10 %2 ±
Комплект поставки
Терморегулятор, декоративная рамка
Технический паспорт, инструкция по установке
и эксплуатации, гарантийный талон
Упаковочная коробка
1 шт
1 шт
1 шт
IP20
NTC терморезистор
R10)10 кОм при 25 °С (
75 × 75 × мм39
Пределы регулирования
Температурный гистерезис
Максимальная мощность нагрузки
для категории АС-1
Максимальный ток нагрузки
для категории АС-1
Напряжение питания
Масса в полной комплектации
Габаритные размеры (ш в г)× ×
Датчик температуры
Количество коммутаций
под нагрузкой, не менее
Количество коммутаций
без нагрузки, не менее
Степень защиты по ГОСТ 14254
Установка
Терморегулятор предназначен для установки
в помещении. Минимизируйте риск попадания влаги
и жидкости в месте установки. При установке в ванной
комнате, туалете, кухне, бассейне размещайте
терморегулятор в месте, недоступном для случайного
попадания брызг.
Температура окружающей среды при монтаже должна
быть в пределах –5...+45 °С ысот, в а установки
т а ерморегулятор 0,4...1,7 м от уровня пола.
Для защиты от короткого замыкания перед
терморегулятором в разрыв фазного провода
установите автоматический выключатель (АВ)
номиналом до 16 А. Для защиты от поражения
электрическим током утечки установите УЗО (схем 1). а
Для монтажа необходимо:
сделать в стене отверстие под монтажную коробку
диаметром 60 мм и каналы под провода питания;
подвести провода питания системы обогрева
к монтажной коробке;
выполнить соединения согласно данного паспорта;
закрепить терморегулятор в монтажной коробке.
Клеммы терморегулятора рассчитаны на провод с
сечением не более 2,5 . Желательно использовать мм
2
мягкий медный провод, который затягивается в клем-
мах отверткой с шириной жала не более 3мм с момен-
том 0,5 Н·м. Использование алюминия не желатель-
но. Сечение проводки, к которой подключается терморе-
гулятор, должно быть для меди не менее 2× 1,0 мм .
2
Отвертка с шириной жала более 3 мм может нанести
механические повреждения клеммам. Это может
повлечь потерю права на гарантийное обслуживание.
Терморегулятор желательно размещать на внутренней
стене помещения. Терморегулятор не рекомендуется
подвергать воздействию прямых солнечных лучей
исквозняков (рис.1).
Необходимо, чтобы терморегулятор коммутировал ток
не более 2/3 максимального тока указанного в паспорте.
Если ток превышает это значение, то нагрузку нужно
подключить через контактор, рассчитанный наданный
ток.
Схема подключения
!
3 4
Рисунок Монтаж терморегулятора 1.
Эксплуатация
Для просмотра меню удерживайте несколько секунд
кнопку (см.Табл. 1). Для изменения параметров «–»
используйте и . Через 3 сек. после нажатия — «+» «–»
возврат к индикации текущей температуры. Когда
кнопки не нажимаются яркость экрана уменьшается
до 30 %.
Выбор температуры
(заводские настройки 25 °С)
Нажмите однократно или , последующие «+» «–»
нажатия на или приведут кизменению «+» «–»
температуры.
Перев д в спя ий режимо щ
Удерживайте кнопку в течение 4 сек. «+»
(наэкране будут появляться одна за одной
3 черточки) до появления на экране .« » oFF
Дляполного отключения необходимо
отключить автоматический выключатель.
Для в ход такж у йте ы а е держива «+»
в течение . ления 4 сек до появ
э ена кран « »on .
Блок кнопок ировка
(защита от детей и в общественных местах)
У йте 6 сек кнопки держива . одновременно
«+» «–» до пи
ояв на кран ления э е « » Loc
( »).«oFF
!

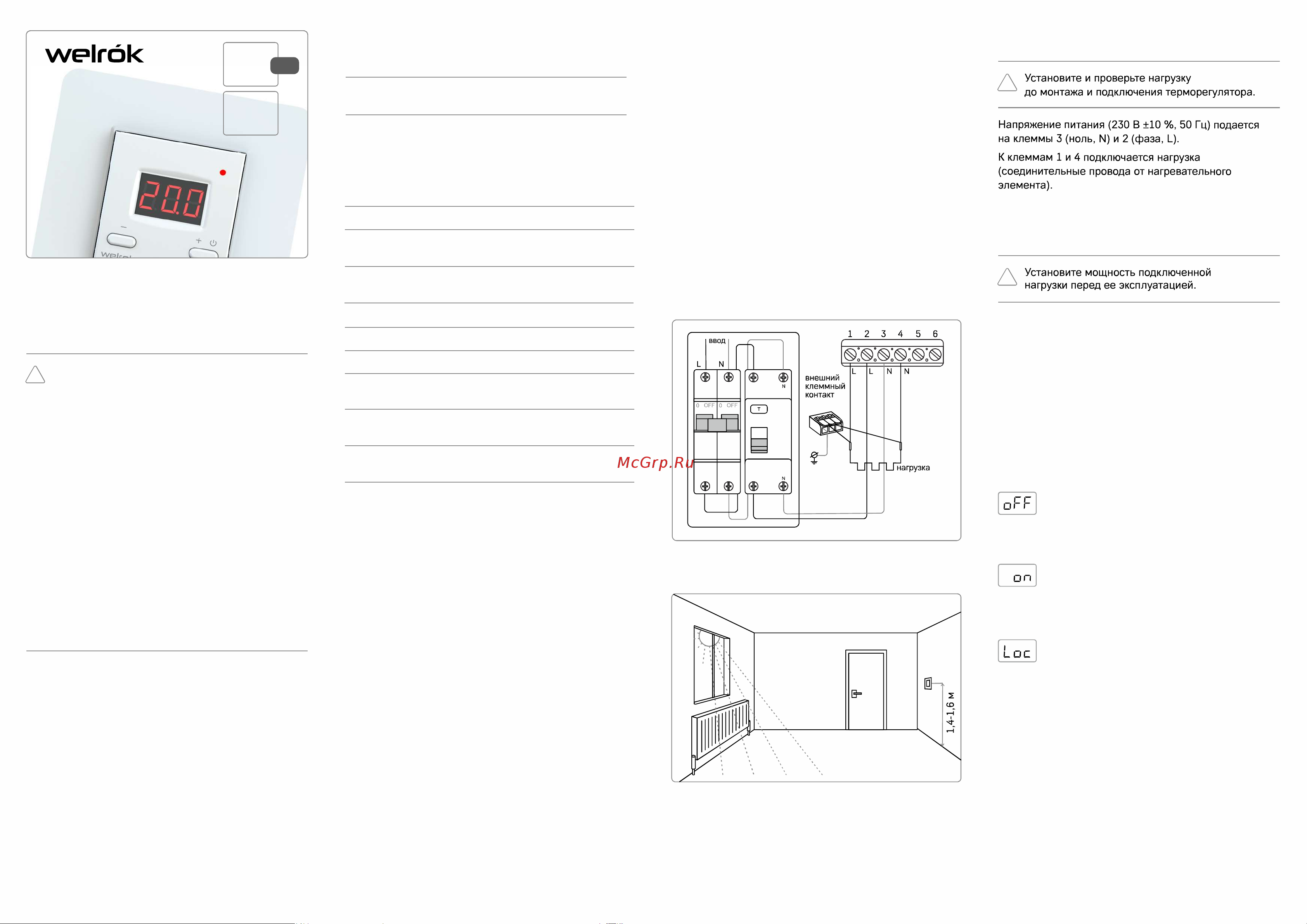

Схема 1. Схема подключения терморегулятора,
автоматического выключателя, УЗО и нагревателя
vt
bk
