Шаг 3

• Подсоедините удлинитель кабеля кардиодатчика 2 (45) к проводам удлинителя кабеля

кардиодатчика 1 (42), а удлинитель кабеля (30) подсоедините к кабелю консоли (43).

• Поверните регулятор натяжения (23) на 1 уровень. Вставьте конец троса регулятора

натяжения (23) в пружинный крюк троса регулятора натяжения (52).

• Зафиксируйте стойку консоли (5) на основной раме (1) с помощью винтов с

шестигранной головкой (14) и дуговых шайб (12).

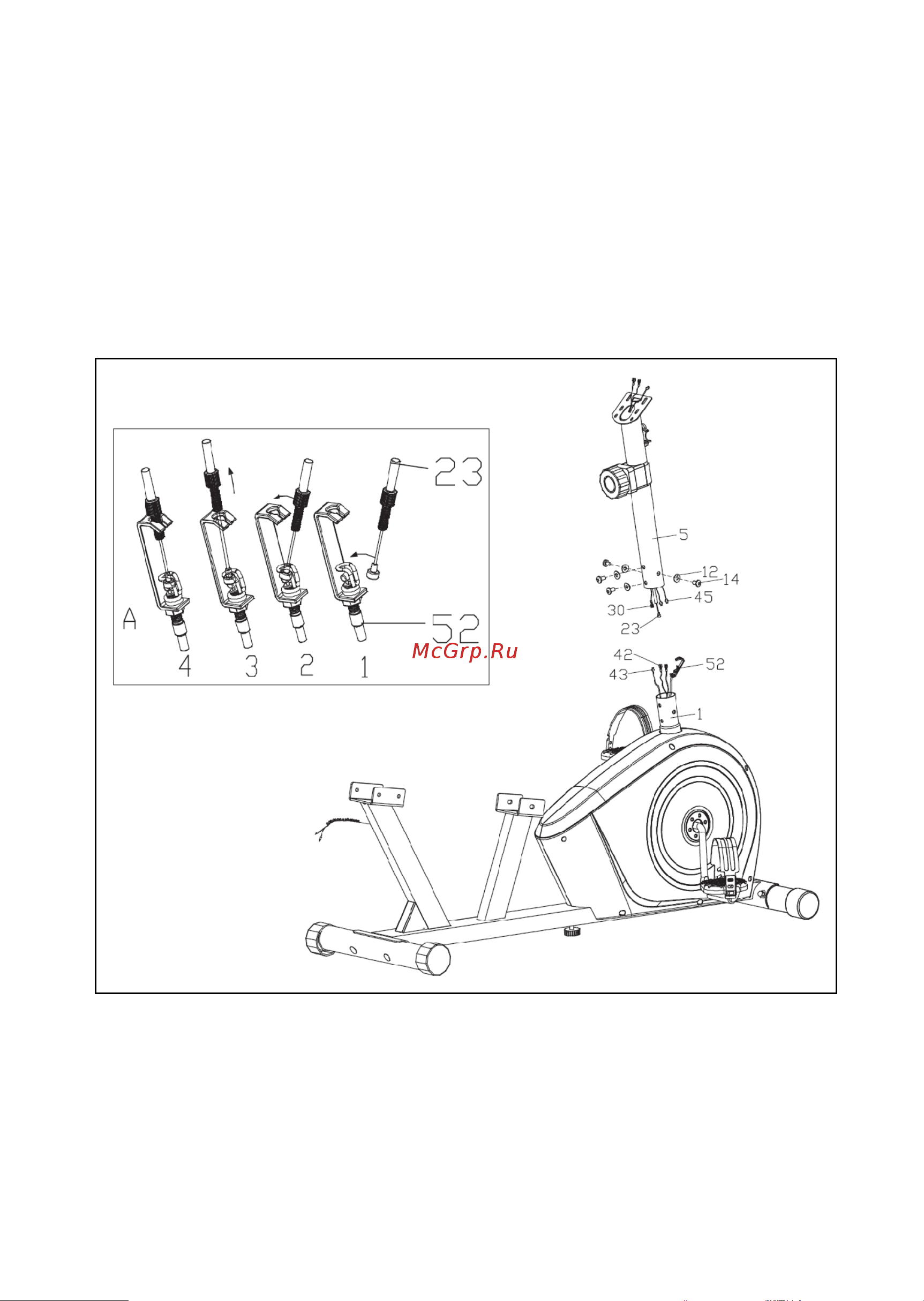

Рисунок 4 – Установка рулевой стойки и подключение системы нагружения
